Bonjour à tous,

Je débute dans l'impression 3D, je viens de monter mon hephestos 2 et un problème est survenu lors de l'allumage.
Un message d'erreur s'ait afficher: "Fault on reading the temperature" donc: "Faute en lecture de la température".
J'ai re-vérifié mon câblage à plusieurs reprises, il me semble bon.
Si quelqu'un peut m'éclaircir sur le sujet ce serait très sympathique !

Merci d'avance.

Joachim HANDRIEU

Bonjour et bienvenue sur le forum

La mesure de la température de la buse se fait par une sonde de type CTN 100K ohm à 25°
Cette sonde est montée sur le coté de la buse et reliée par deux petits fils translucides à un connecteur plat qui va se connecter sur un câble qui va se brancher sur la carte mère.
Assurez-vous que les câble sont bien connectés et au bon endroit sur la carte mère (c'est bien indiqué sur la notice)
Vérifiez ce câble, il est fragile en particulier la partie translucide.
Assurez-vous qu'il n'a pas été coincé lors du montage de l'extrudeur, un court-circuit sur ce câble peut donner ce résultat.
Si vous avez un multimètre, vous pouvez mesurer sa valeur en ohm, elle devrait se trouver entre 50 et 200K ohms (il n'y a pas de sens + - à respecter pour cette mesure.
Si vous ne trouvez pas le défaut, merci de démonter l'extrudeur ou simplement la buse et nous faire une photo de la buse et de son câble.

Bonjour et merci pour votre réponse si rapide et si complète,

J'ai donc vérifié la résistance de la sonde, elle est bien de +/- 100KOhms. J'ai également vérifié le contact entre la sonde et la carte mère, il est bon. J'ai tout de même une question: sur le schéma, BQ montre que le contact se fait sur 4 bornes ( une rouge et 3 noire) , hors la fiche ne comporte que 2 bornes ( une rouge et une noire), pourquoi ?

Voilà les photos du cable et de la buse.

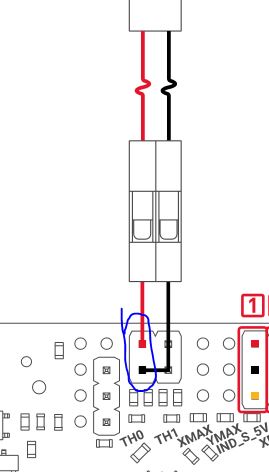

La sonde se connecte sur les deux broches de TH0 (là ou il y a un point de connesion)
A coté, il y a TH1 pour le plateau chauffant qui n'est pas utilisé.
Sur le plan il y a une subtilité, un point connectée à un fil devient noir, non connecté, il est transparent

Bonsoir,

Un grand merci à vous pour votre aide, qui m'a été très bénéfique !

Le problème était donc simple: inversement de cable. Mon imprimante fonctionne donc, et même très bien ! Je ne l'ai malheureusement pas commandé chez vous, erreur commise car je ne connaissais pas Premium. Erreur que je ne commettrai plus !

Encore merci pour votre patience et votre professionnalisme !

Joachim HANDRIEU

Ce n'est pas un problème, le forum est fait pour tous.

Merci de nous faire quelques photos de la bête et de ses impressions

Prenez du plaisir et racontez-nous votre aventure
