Installation d'un plateau chauffant mk2a

[Tim0th3e]

Bonjour,
Je suis sur le point d'installer un plateau chauffant sur mon Hephestos. Je me rends compte que quelques points ne sont pas clair... :-\

-Nous devons réaliser un "sandwich" composé de: plaque de base, plateau noir mat, liège, plaque chauffante et verre. Mais si nous faisons ça, il sera impossible de connecter le plateau car le liège ne permet pas l'accès aux connectiques...
Comment faire?
Et donc la led et la résistance aussi posent problème car dans ce cas elles seront prisent entre le verre et le liège.

-Le plateau a un sens, je suppose que c'est la partie lignée en dessous

-La thermistance à-t-elle un sens?

Merci pour votre aide

[Jacques]

Le sandwich c'est de haut en bas verre, plaque chauffante, liège

Le plexi d'origine disparaît dans l'affaire
La sonde n'a pas de sens, elle se met dans le trou du centre et doit tenir par du kapton.
Le verre tient comme avant avec les pinces
Après il faut trouver la combine pour passer les câbles proprement quitte à couper un peu le liège

[Tim0th3e]

D'accord c'est vrai qu'il ne tiendra pas longtemps avec du plexi comme matière.
J'attend d'avoir du liège et je commencétai le montage.
Je m'occupe pour l'instant de l'alimentation externe.

[Tim0th3e]

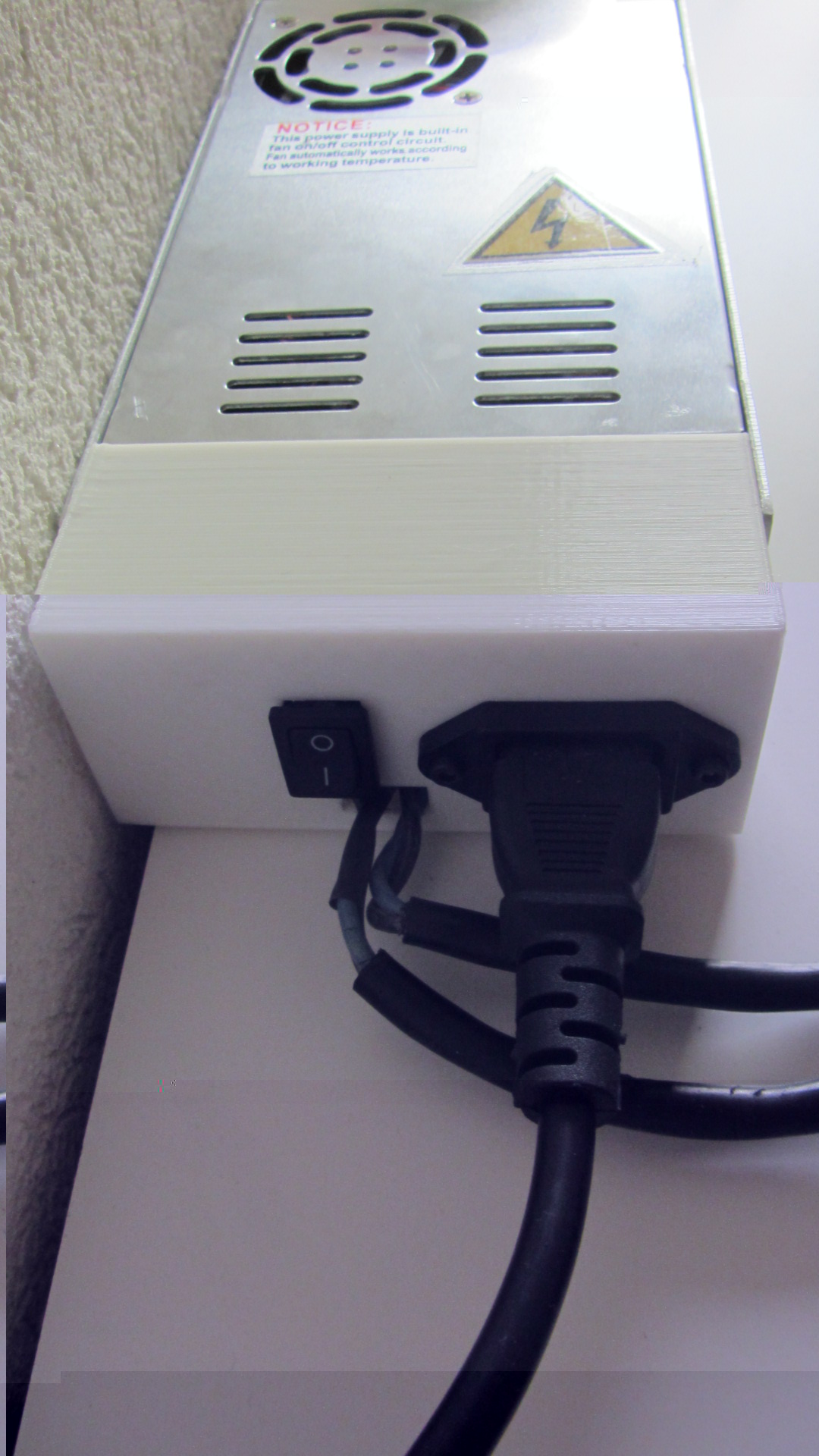

Le résultat final:

La pièce de protection est disponible sur Thingiverse en cliquant juste ici

[Jacques]

Deux questions :
Pourquoi l'interrupteur n'est pas enfoncé complètement ?
Pourquoi 2X2 fils en sortie, 12V et 12V-2, c'est ça ?

[Tim0th3e]

Deux questions :
Pourquoi l'interrupteur n'est pas enfoncé complètement ?

Il possède une largeur légèrement plus haute sur le dessus, en de ce fait je n'arrive pas à l'enfoncer correctement

Pourquoi 2X2 fils en sortie, 12V et 12V-2, c'est ça ?

Pour alimenter les 4 borniers derrière l'imprimante (deux pour les ventilos et le principal et deux pour le prochain plateau chauffant)

[Jacques]

Un petit coup de lime pour rendre le beau parfait

[Tim0th3e]

Un petit coup de lime pour rendre le beau parfait

C'est vrai...

[Tim0th3e]

Bonjour à tous,
Je suis entrain d'installer le plateau chauffant. J'ai soudé tous les câble, découper dans le liège pour les laisser passer.
____________________________________________________________________________
Au moment de poser le liège, je me rend compte que je ne peux pas le percer car les trous sont trop proches du bord de la plaque.

Je me pose ces questions:
Comment avez-vous fait?
Existe-t-il un autre matériel isolant mais rigide qui pourrais remplacer le liège?

Merci de votre aide
