Chauffer le verre par temps froid

[Jacques]

En ce moment ca n'a pas d'intérêt, mais préparer l'hiver avant qu'il n'arrive n'est pas stupide
Tout le monde le sait, faire coller une pièce en dessous de 17° est une sinécure. Aussi j'ai travaillé pour vous et vous ai concocté une amélioration, n'ayons pas peur des mots, extraordinaire

En plus elle est gratuite, rapide et sans aucune modification technique....

Ca vous en bouche un coin !

Cette idée lumineuse se résume à ca :

Code : Tout sélectionner

M109 S220.000000
;Sliced at: Fri 14-08-2015 14:27:59
;Basic settings: Layer height: 0.2 Walls: 1.2 Fill: 20
;Print time: 30 minutes
G21        ;metric values
G90        ;absolute positioning
M82        ;set extruder to absolute mode
M107       ;start with the fan off
G28 X0 Y0  ;move X/Y to min endstops
G28 Z0     ;move Z to min endstops
G1 Z15.0 F9000 ;move the platform down 15mm
G92 E0                  ;zero the extruded length
G92 E0                  ;zero the extruded length again
G1 F9000
;Put printing message on LCD screen
M117 Heating plate !!!
;Layer count: 1
;LAYER:0
M106 S255
G0 F9000 X56.063 Y55.515 Z0.300
;TYPE:WALL-OUTER
G1 F2400 E0.00000
G1 F60 X155.662 Y55.515 E0.00000
G1 X155.662 Y55.915 E0.00000
G1 X56.063 Y55.915 E0.00000
G1 X56.063 Y55.515 E0.00000
G1 F2400 E0.00000
G1 F60 X155.662 Y55.515 E0.00000
G1 X155.662 Y55.915 E0.00000
G1 X56.063 Y55.915 E0.00000
G1 X56.063 Y55.515 E0.00000
G1 F2400 E0.00000
G1 F60 X155.662 Y55.515 E0.00000
G1 X155.662 Y55.915 E0.00000
G1 X56.063 Y55.915 E0.00000
G1 X56.063 Y55.515 E0.00000
G1 F2400 E0.00000
G1 F60 X155.662 Y55.515 E0.00000
G1 X155.662 Y55.915 E0.00000
G1 X56.063 Y55.915 E0.00000
G1 X56.063 Y55.515 E0.00000
G1 F2400 E0.00000
G1 F60 X155.662 Y55.515 E0.00000
G1 X155.662 Y55.915 E0.00000
G1 X56.063 Y55.915 E0.00000
G1 X56.063 Y55.515 E0.00000
G1 F2400 E0.00000
G1 F60 X155.662 Y55.515 E0.00000
G1 X155.662 Y55.915 E0.00000
G1 X56.063 Y55.915 E0.00000
G1 X56.063 Y55.515 E0.00000
G1 F2400 E0.00000
G1 F60 X155.662 Y55.515 E0.00000
G1 X155.662 Y55.915 E0.00000
G1 X56.063 Y55.915 E0.00000
G1 X56.063 Y55.515 E0.00000
G1 F2400 E0.00000
G1 F60 X155.662 Y55.515 E0.00000
G1 X155.662 Y55.915 E0.00000
G1 X56.063 Y55.915 E0.00000
G1 X56.063 Y55.515 E0.00000
M107
G0 F9000 X56.063 Y55.515 Z5.300
;End GCode
M104 S0                     ;extruder heater off
M140 S0                     ;heated bed heater off (if you have it)
G91                                    ;relative positioning
G1 Z+0.5 X-20 Y-20 F9000 ;move Z up a bit and retract filament even more
G28 X0 Y0                              ;move X/Y to min endstops, so the head is out of the way
M84                         ;steppers off
G90                         ;absolute positioning

Copiez le code ci-dessus pour créer un fichier G-code

Une fois lancé la buse va monter à 220° et la tête va balayer 10 cm au raz du verre avec le ventilateur de buse en marche.
L'air chauffé va ainsi réchauffer le verre.
En 3 minutes on peut gagner ainsi près d'1°
Le G-code reproduit 8 x le balayage (texe en vert) ce qui dure environ 30 minutes dans mon exemple
G1 F2400 E0.00000
G1 F60 X155.662 Y55.515 E0.00000
G1 X155.662 Y55.915 E0.00000
G1 X56.063 Y55.915 E0.00000
G1 X56.063 Y55.515 E0.00000

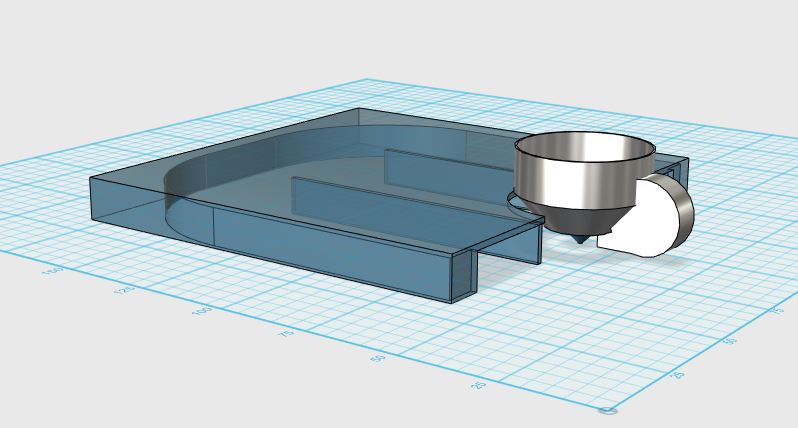

On peut améliorer le système en mettant un capot pour emprisonner l'air chaud au dessus du verre et monter encore plus en température.

Bon, c'est pas du grand art mais quand même, plus simple c'était difficile quand même

[Jacques]

Par exemple

[Jacques]

Encore plus efficace..

Il faudra par contre ne plus bouger la tête

[Axel]

Réponse à chaud si j'ose dire

Très intéressant !

Si je comprends bien, le gcode chauffe la buse et le ventilateur diffuse cette chaleur sur la surface du verre, partout où on le confine avec un "couvercle" posé sur sa surface ?

Cela me fait penser à mon chauffage électrique d'appoint qui envoie l'air chaud dans la Witbox et qui est contrôlé par un simple thermostat d'ambiance pour la maison et que je règle sur 25°.

Pourquoi alors ne pas créer un gcode qui place la buse au centre du plateau en verre, à quelques millimètres de celui-ci, qui met en marche son ventilateur mais sans la chauffer.
La chaleur provenant d'un élément chauffant (spot halogène plus puissant et donc sans doute plus rapide à monter en t°) intégré au "couvercle" posé sur le verre : une sorte d'abat jour avec lampe posé sur le verre au-dessus et autour de la buse.

Je craindrais quand-même que ce système ne fonctionne que pour la première impression. Mais quid pour les autres impressions si le local est froid ?

[Jacques]

Tout est possible mais j'ai tenté de faire simple, très simple même.
C'est à tester car l'air soufflé est quand même relativement chaud, ça pourrait avoir une influence par temps froid.
