Gcode pour tour de calibrations

[Specter_03]

Bonjour tout le monde,
je cherche à faire ou trouver un Gcode pour imprimé une pièce de calibration.

J'ai cette pièce trouvé sur Thygiverse mais je ne sais pas comment faire le Gcode, si quelqu'un à ces capacité, je suis bien preneur, ou une explication pour le faire soit même

http://www.thingiverse.com/thing:507010/#instructions

Merci d'avance

[Jacques]

La solution est dans les explication, il faut éditer le gcode et insérer la position de la buse et la nouvelle température. A chaque 10mm la tête va aller à 110,110 (au centre) et monter la température à la nouvelle consigne. Dans l'exemple on recherche le G1 20.000 pour y insérer les changements.

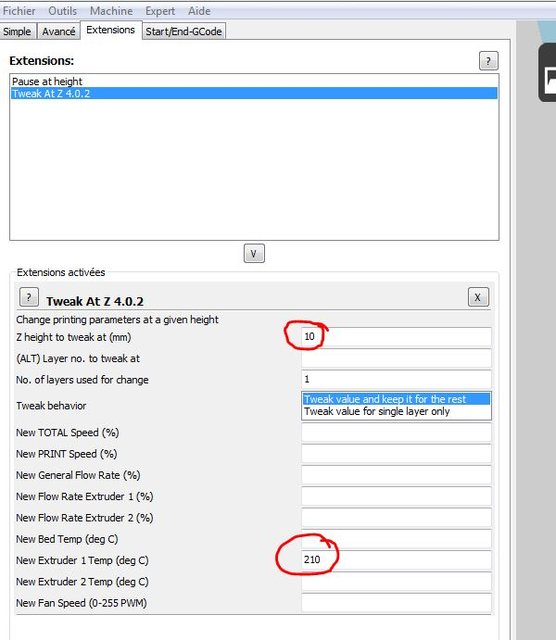

On peut aussi utiliser plus simplement le Plug-in de Cura Tweak qui fera la même chose automatiquement

[Specter_03]

Ouais... Comment je sais que j'ai fait 10mm
On comptes couches ? Il me semble que la pièce fait 999 couches, donc toute les 100 couche n'introduire le code G1 20.000

[Jacques]

Non, chaque couche est repérée dans cura en partant de 0, à 49 ca a fait 10mm par exemple, on y insère un go au centre puis la nouvelle température (les deux dernières lignes de code)
Mais le plus simple est d'utiliser le plug-in de cura il fait tout tout seul. Il suffit d'insérer un plug-in chaque 10mm

[Specter_03]

Bon je vais regarder, mais cela reste du chinois pour le moment

[Jacques]

Il suffit ensuite de reproduire la même chose à 20mm puis 30mm...

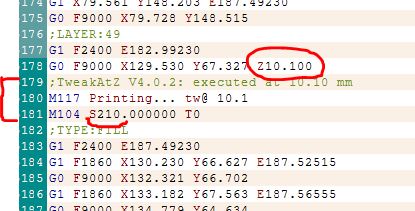

Le G-code généré ressemblera à ca : Layer 49 (en réalité couche 49*0,2= 9,8mm + première couche à 0,30 = 10,100 mm)
M117 affichage du message tweak 10.1
M104 nouvelle température
(Pour bien faire il faudrait insérer G1 X110 Y110 avant M117 afin de mettre la tête au milieu de la pièce et éviter de fondre le PLA en attendant la montée en température)


[Specter_03]

Ok merci Jacques, je regarderais tout ceci ce soir

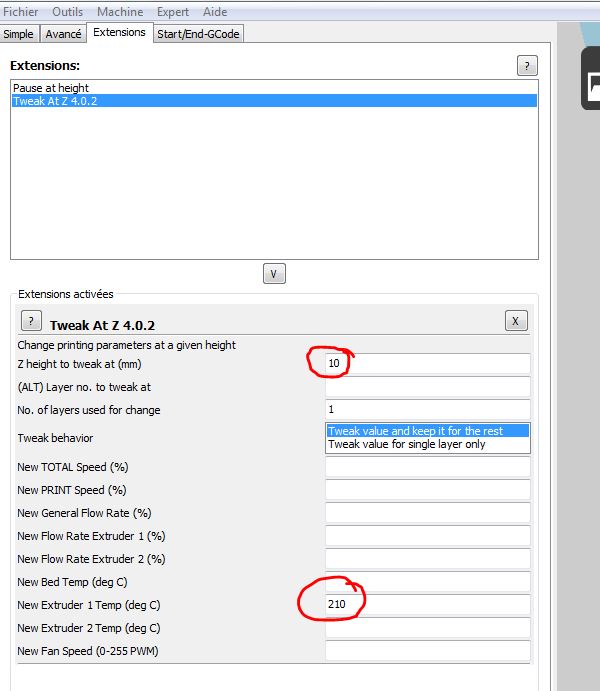

Donc tout peux ce programmé depuis tweak, je peux rentrer mes 10 valeur de température directement dedans si je comprend bien.

[Jacques]

Oui, un tweak nouveau chaque 10mm

[Specter_03]

Ok en faite je pensais que c'était un module que l'on activais, mais non, il faut que je fasse 10 tweak sur ma pièce du coup

[Jacques]

9, la première étant la température de base
