Fixation courroie Chariot X et support Y

[activa1969]

Bonjour,

J'ai amélioré le chariot X avec niveau de la fixation de la courroie, plus besoin de collier, la courroie tient toute seule clipsée dans son logement, idem pour le support courroie Y.
J'ai fait les deux modifs sur la mienne, plus de frottement sur Y et sur X le end stop en enfin droit et ne vient plus en buté sur la vis de fixation chariot.

Les pièces sont dispos sous http://www.thingiverse.com/thing:648811.

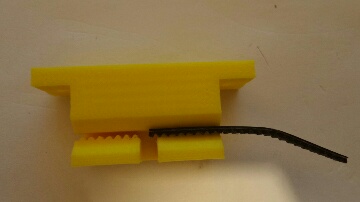

support_Y

2014-11-28 23.44.23_resized.jpg (16.55 Kio) Consulté 6926 fois

Chariot_X

2014-11-28 23.45.40_resized.jpg (15.87 Kio) Consulté 6926 fois

[ricousky]

Sympa ce système, et on peut tendre comme il faut sans que ça lache?

[activa1969]

Bonjour,

Pour l'instant aucun souci de tenu même après 200 h d'impression sur X ou Y.

[totof06]

Essayé et adopté !!! plus de problèmes de courroies !
Merci de partage !!!

[ricousky]

Franchement ça le fait bien!
Super idée et bon système.
Merci pour le partage.

[foxlfoda]

Bonjour

et voila pour éviter les tyrapes au niveau des roulements


http://www.thingiverse.com/thing:423425

A+
