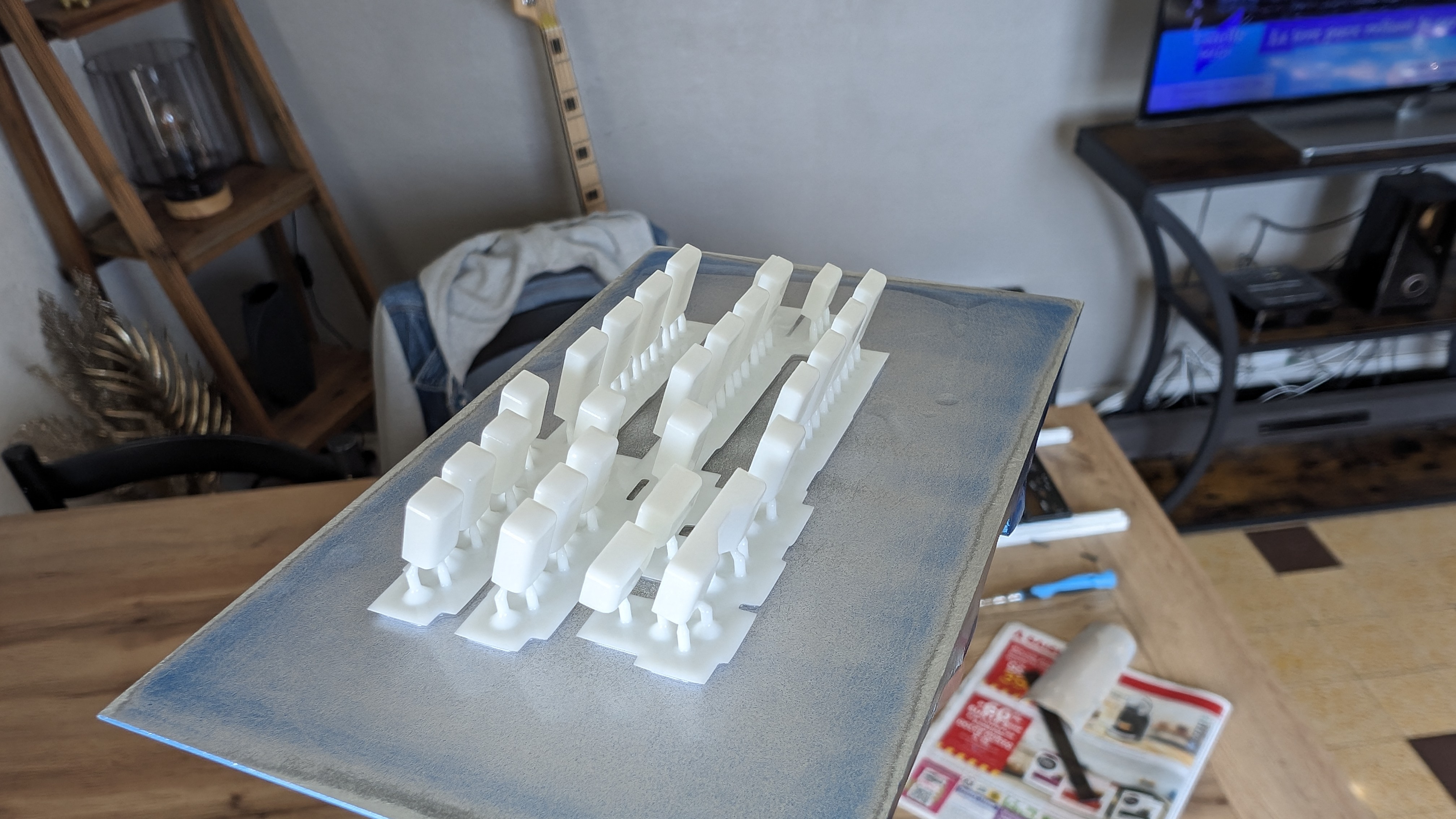

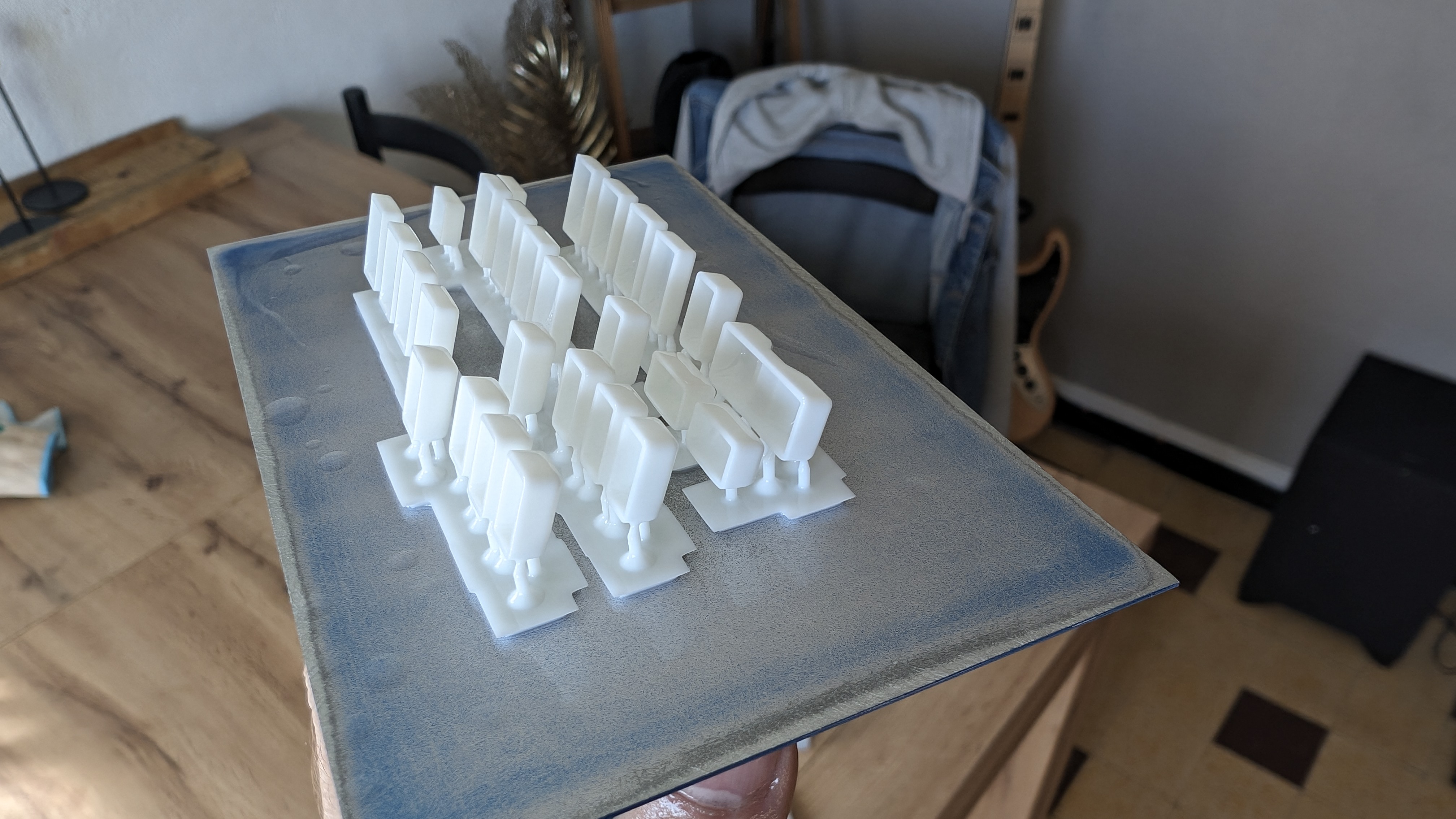

Voici un premier Jet sur une impression résine qui sera gravé au laser et sera suffisamment opaque pour laisser passer la lumière pour un back-lights.
Les pièces en question sont des petits boutons de 10x6mm et 0.8mm d'épaisseur.
La base est une résine blanche .

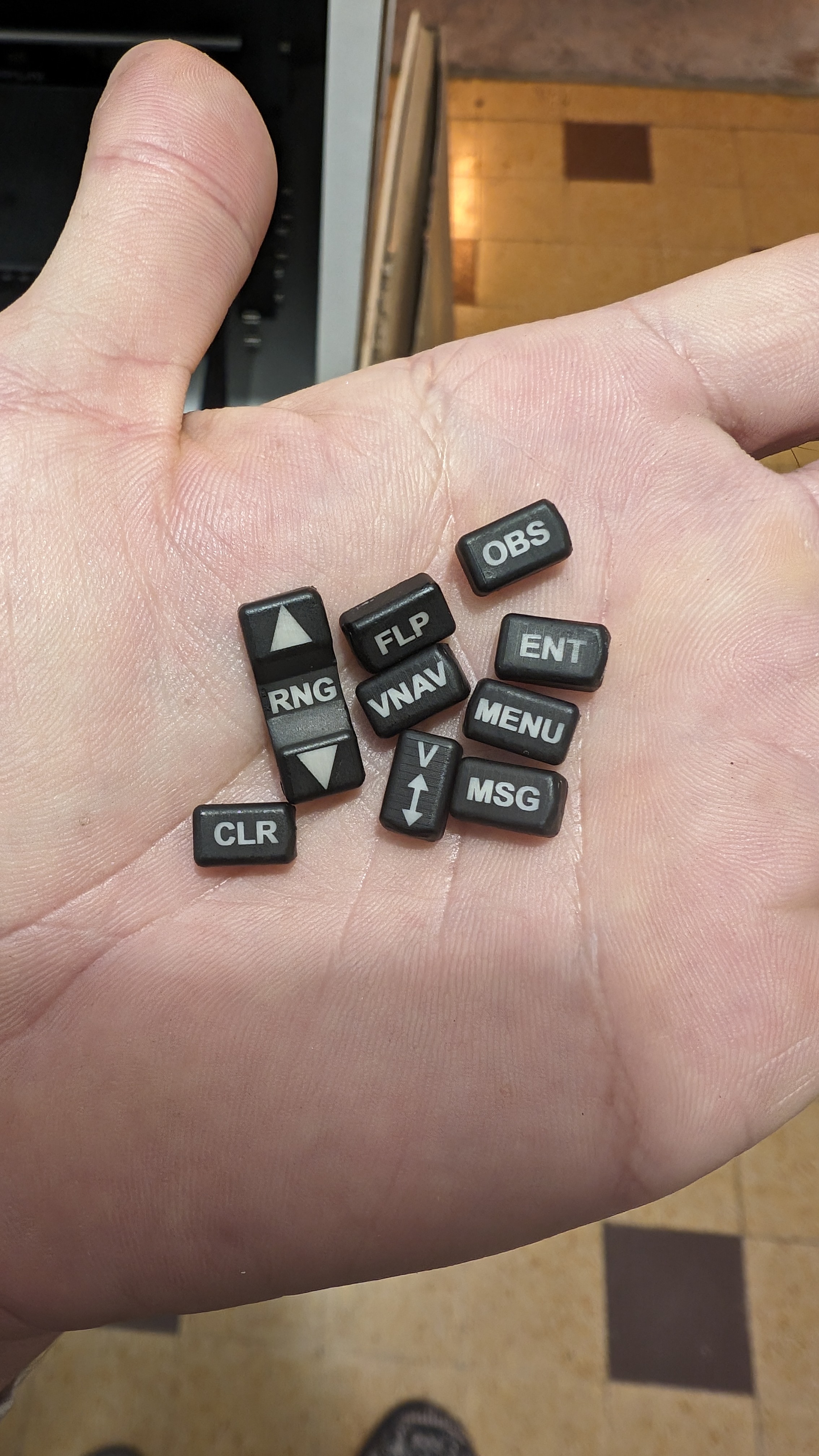

Gravure laser sur PLA et impression résine.
-
paraglandeur
- Vénérable membre
- Messages : 344
- Inscription : mer. févr. 03, 2016 1:01 pm
- Imprimante 3D : Hephestos
Très beau rendu final.
Il ne te reste plus qu'à nous préciser :
- avec quelle imprimante résine tu travailes
- quelle résine tu as utilisé
- la marque et le modèle de ton graveur laser
- quelle puissance laser tu as utilisé
- pourquoi tu as préféré l'impression résine plutôt que le PLA, si c'est autre chose que "juste" pour l'aspect final des pièces.
En tous cas, encore merci de partager
PS : tu es autorisé à m'envoyer aux fraises si je te fais ch*er
Il ne te reste plus qu'à nous préciser :
- avec quelle imprimante résine tu travailes
- quelle résine tu as utilisé
- la marque et le modèle de ton graveur laser
- quelle puissance laser tu as utilisé
- pourquoi tu as préféré l'impression résine plutôt que le PLA, si c'est autre chose que "juste" pour l'aspect final des pièces.
En tous cas, encore merci de partager
PS : tu es autorisé à m'envoyer aux fraises si je te fais ch*er
-
Califrédo
- Contributeur
- Messages : 77
- Inscription : mar. juil. 04, 2023 5:59 pm
- Imprimante 3D : Imprimante 3d en projet d'achat
-Imprimante résine ALKAID de chez GEEETECH.
-resine ELEGOO standard
-laser générique "laser-tree" model AENBUSLM de 40w (5.5w sortie)
-5% de puissance
Après avoir fait plusieurs tirage en pla, la résine répond mieux à mes attentes au point de vue rendu final, avec une épaisseur de couche de 0.03mm.
-resine ELEGOO standard
-laser générique "laser-tree" model AENBUSLM de 40w (5.5w sortie)
-5% de puissance
Après avoir fait plusieurs tirage en pla, la résine répond mieux à mes attentes au point de vue rendu final, avec une épaisseur de couche de 0.03mm.
-
Jacques
- Site Admin
- Messages : 5676
- Inscription : jeu. oct. 23, 2014 3:02 pm
- Imprimante 3D : Witbox, Witbox 2 et Hephestos
- Localisation : Aix en Provence
- Contact :
Il est clair que les petites pièces en résine c'est superbe, mais il faut avoir du volume pour rentabiliser l'opération.
Sur un test de graveur laser les résultats en gravure étaient bien plus propres avec un laser peu puissant par rapport à un laser de 40W destiné plus à la découpe. En fait trop de puissance ne permet pas une gravure fine même en baissant la puissance. Voilà pourquoi il existe tout un panoplie de puissance dispo sur le web.
Sinon, tes touches sont superbes, du pro finalement.
Dis-nous en plus sur ta méthode de gravure (type de peinture, Nb de couches, vitesse du laser, logiciel utilisé et est-ce aussi propre sur du PLA)
Sur un test de graveur laser les résultats en gravure étaient bien plus propres avec un laser peu puissant par rapport à un laser de 40W destiné plus à la découpe. En fait trop de puissance ne permet pas une gravure fine même en baissant la puissance. Voilà pourquoi il existe tout un panoplie de puissance dispo sur le web.
Sinon, tes touches sont superbes, du pro finalement.
Dis-nous en plus sur ta méthode de gravure (type de peinture, Nb de couches, vitesse du laser, logiciel utilisé et est-ce aussi propre sur du PLA)
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
-
Califrédo
- Contributeur
- Messages : 77
- Inscription : mar. juil. 04, 2023 5:59 pm
- Imprimante 3D : Imprimante 3d en projet d'achat
Oh oui, c'est aussi propre sur du PLA.

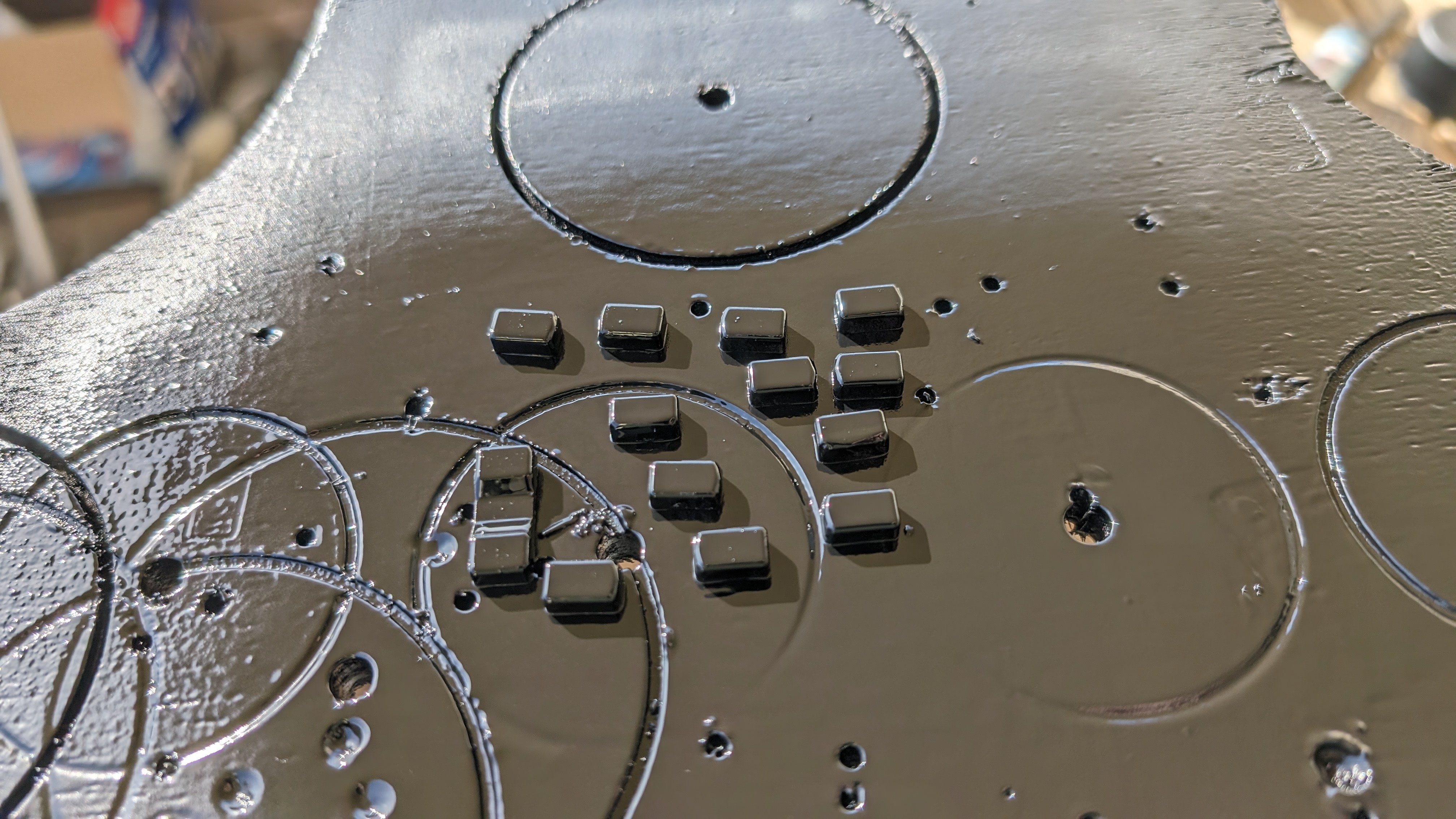

Peinture multi support, 2 couches et une vitesse de 1300 mm/mn pour 5% de puissance avec 3 passages pour le laser.
Pour là propreté de la gravure, c'est normal vu que je fàit des tests,donc je suis qu'à la moitié de ces performances.
Je grave à une largeur de ligne de 0.05mm
J'ai testé avec une largeur de ligne de 0.001mm et c'est spectaculaire! Il m'a fallu une loupe pour lire le texte et les caractères étaient parfaitement bien dessinés.
Peinture multi support, 2 couches et une vitesse de 1300 mm/mn pour 5% de puissance avec 3 passages pour le laser.
Pour là propreté de la gravure, c'est normal vu que je fàit des tests,donc je suis qu'à la moitié de ces performances.
Je grave à une largeur de ligne de 0.05mm
J'ai testé avec une largeur de ligne de 0.001mm et c'est spectaculaire! Il m'a fallu une loupe pour lire le texte et les caractères étaient parfaitement bien dessinés.
