Protection de l'axe Z

[Jacques]

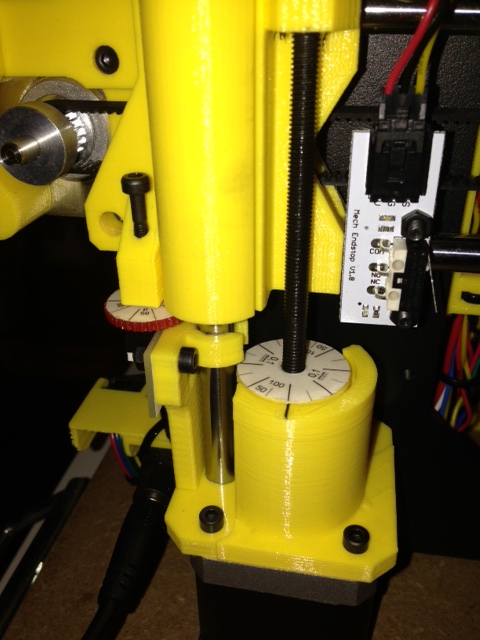

Pour éviter les curieux qui seraient tentés de tourner les axes Z et ainsi dérégler votre imprimante, j'ai conçu 2 pièces destinées à éviter cela.
J'ai aussi ajouté des repères de mesure afin de faciliter les réglage et de contrôler que les deux moteurs sont toujours en parfaite synchronisation.



Axe Z 0,8mm.png (4.52 Kio) Consulté 4991 fois

Lien de téléchargement http://www.thingiverse.com/thing:547437

Vous remarquerez aussi une molette graduée d'ajustage du 0 Z, mais ce sera pour un autre sujet

[Tim0th3e]

Super idée!
Mais pour le réglage de la première impression, il faut tourner les moteurs pour régler la hauteur de l'axe X. Cela n’endommagera pas les moteurs?
Bonne soirée

[Jacques]

Les réglages sont décrits dans un document PDF sur le CD.
On peut tourner les moteurs à la main sans problème pour les réglages initiaux. Après si quelqu'un tourne un des moteur à la main le chariot ne sera plus horizontal car nous retoucherons le plateau pour compenser.
Les repères sont là pour nous informer si un décalage se produisait entre les deux moteurs

[Tim0th3e]

Okay merci

[Jacques]

Lien de téléchargement http://www.thingiverse.com/thing:547437
