Pour la protection des futures installations aéroportuaires il me fallait des signalisations lumineuses adaptées.

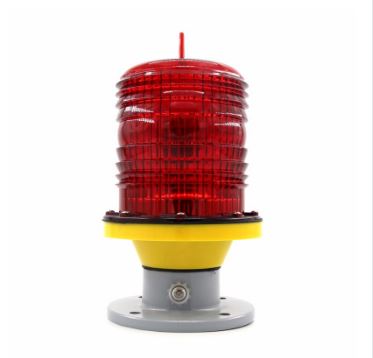

Feu rouge clignotant, modèle pris sur aliexpress (juste retour des choses, l'Europe qui copie la chine)

FA modele.JPG (17.85 Kio) Consulté 11332 fois

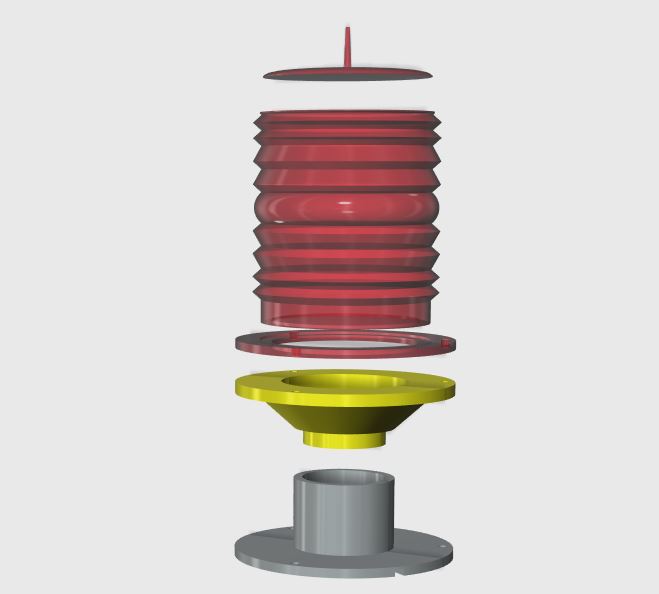

Petit dessin

FA dessin.JPG (27.72 Kio) Consulté 11332 fois

et impression

FA réalisation.JPG (56.06 Kio) Consulté 11332 fois

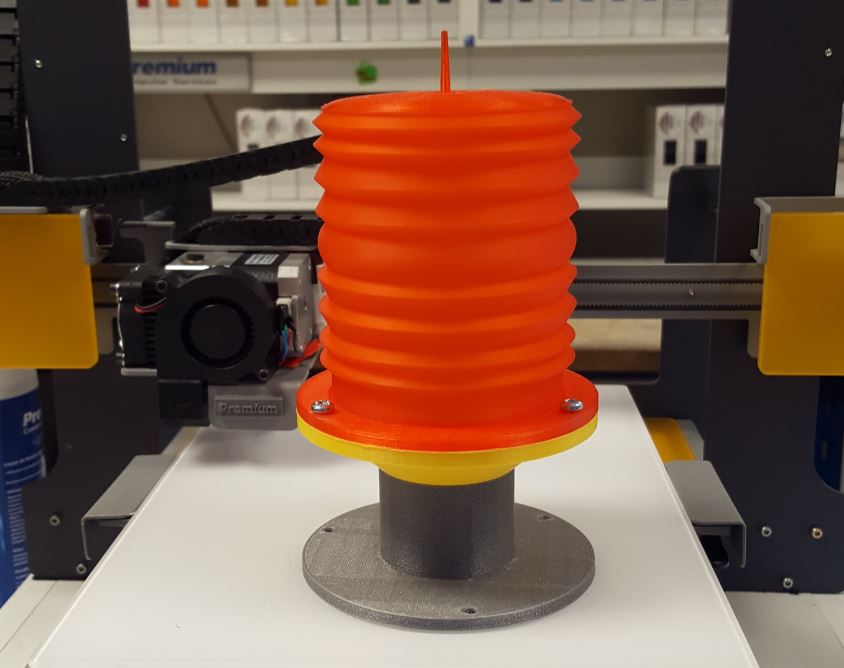

Le verre est monté en spirale avec du rouge translucide afin d'obtenir un rendu parfait lors de l'éclairage. C'est du reste pour cette raison qu'il est constitué en trois morceaux
Le jaune c'est du BQ et le gris c'est de l'alu anodisé sélection Premium
A noter que la finition du jaune n'a rien à voir avec l'alu qui est bien plus propre même sur ces pièces relativement simples

Reste plus qu'à intégrer la lumière clignotante et ensuite dessiner les bâtiments, les avions et imprimer tout ca...
Le baptême de l'air sera gratuit pour le premier (et probablement le dernier) volontaire

[François]

Sympa le projet, pour aller plus loin (normal c'est pour les avions) un joint en filaflex entre les pièces pour l'étanchéité et c'est tout bon .
Reste à imprimer le gyrophare de l’ambulance, elle arrive...

[Jacques]

[Jacques]

Ca prend forme

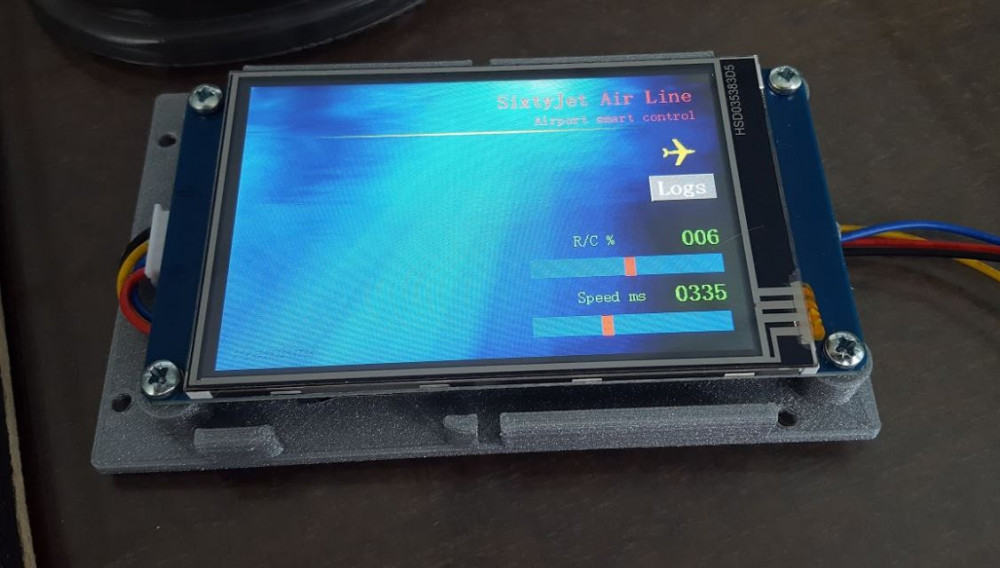

Ecran Nextion 3.5po, Aduino Nano s'il vous plait , du lourd quoi
Réglage vitesse et rapport cyclique
Plus tout le contrôle de l'aéroport (y a encore un peu de boulot à faire)

[Jacques]

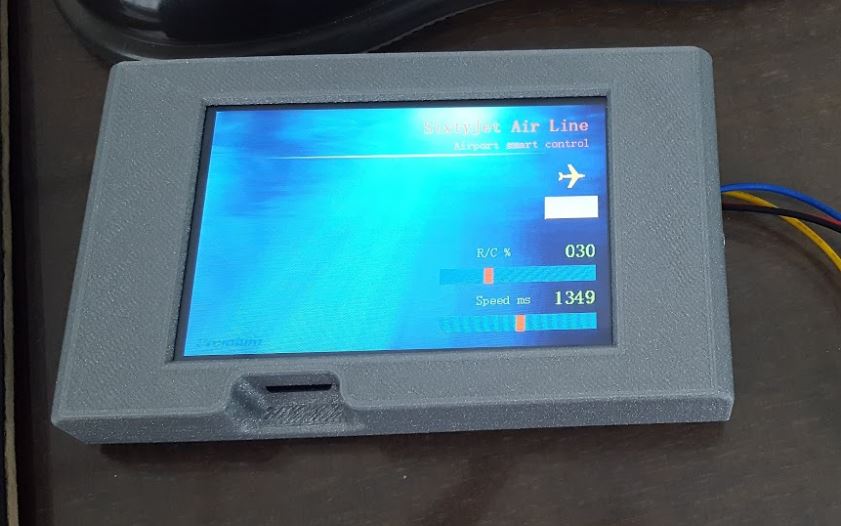

Fil Sélection alu métal (les paillettes sont bien visibles mais en réalité c'est très propre)
200µ pour la base et 100µ pour le capot
Parfait dès la première impression !

Nextion assemble.JPG (61.17 Kio) Consulté 11142 fois

[Jacques]

Pour les amateurs de projets simples.
L'écran Nextion est une interface homme machine.
Doté d'un processeur et d'une mémoire, il permet de créer des boutons, des zones de texte et des actions internes sur l'affichage de manière simple.
Cet écran est connecté en série avec un Rasberry ou une carte Arduino par 2 fils.
L'idée est de lancer des commandes depuis le système et de récolter les valeurs en réponse sans avoir à programmer le graphisme qui est interne à l'écran.
Le logiciel Nextion permet de créer toute la partie graphique et l’enchaînement de menus ou des pages sans rien programmer sur le système.
Le gros avantage est de pouvoir très simplement entrer de nombreuses valeurs très facilement sur l'écran tactile et ensuite utiliser les bibliothèques Nextion pour récupérer l'ensemble des valeurs ou switch sans se soucier de la synchronisation avec le système. Chacun fait son travail dans son coin et il ne reste plus qu'à envoyer ou recevoir des infos soit lors d'interruptions ou cycliquement.
Par exemple on pourrait tout à fait reproduire la console CURA pour gérer nos imprimantes de la même manière qu'avec un PC connecté (mis à part l'impression à proprement parlé)
