Buse de refroidissement 3 en 1

[Jacques]

Cette pièce a évoluée et se trouve ici

On avait des lecteurs 8 en 1, des shampoings 3 en 1, on a maintenant notre embout de soufflage 3 en 1.

1 Il souffle plus en supprimant le guide de la vis
2 Il refroidit le haut de la buse afin d'éviter de bruler le téflon
3 Il éclair la zone d'impression

Et le meilleur pour la fin, il se démonte sans clés et sans rien débrancher !

Vous en avez rêvé, je l'ai réalisé

Hephestos Ventilateur de buse modifié


Je ne vais pas vous montrer tout d'un seul coup afin que vous maitrisiez votre émotion.

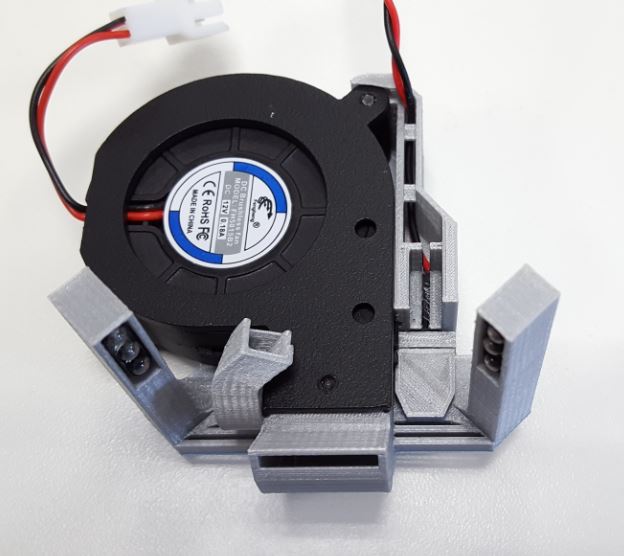

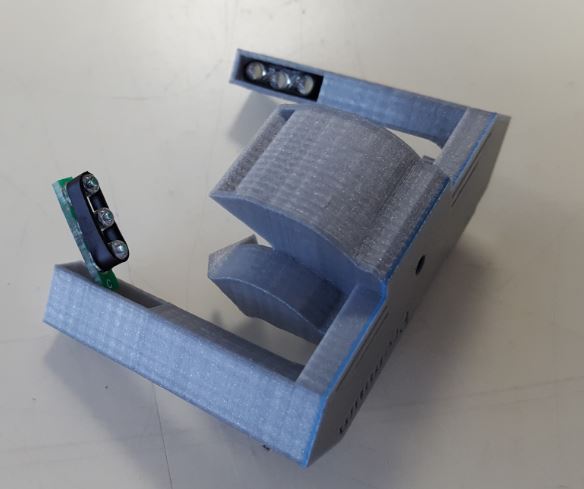

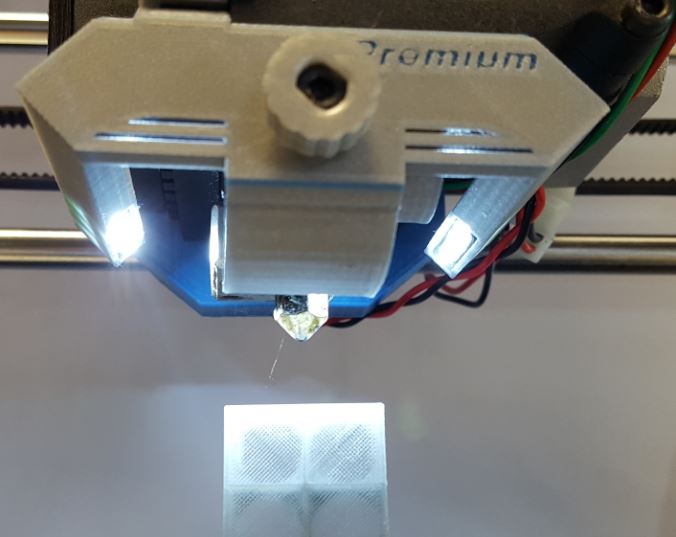

On remarque donc les deux barreaux de led blanches, l'embout de refroidissement du haut de buse et la connexion vers l'alimentation permanente 12V (à droite.
Vous ne remarquez aucun fil, tout est incorporé dans l'impression jusqu'au connecteur

Hephestos Ventilateur de buse modifié

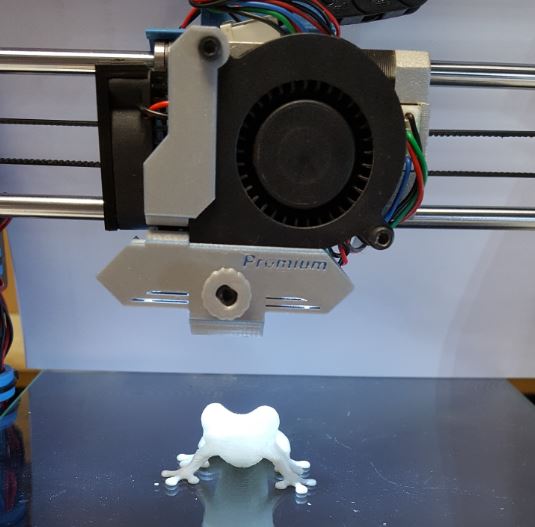

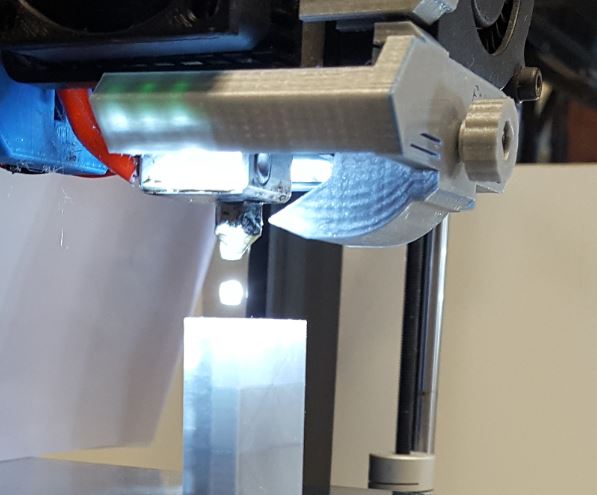

Ca pulse

Buse eclairage2.JPG (38.09 Kio) Consulté 12243 fois

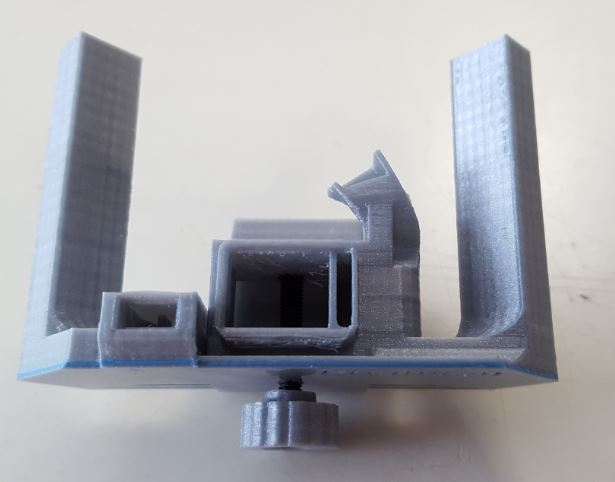

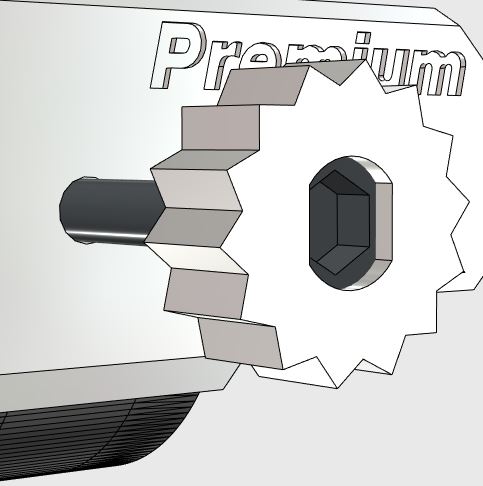

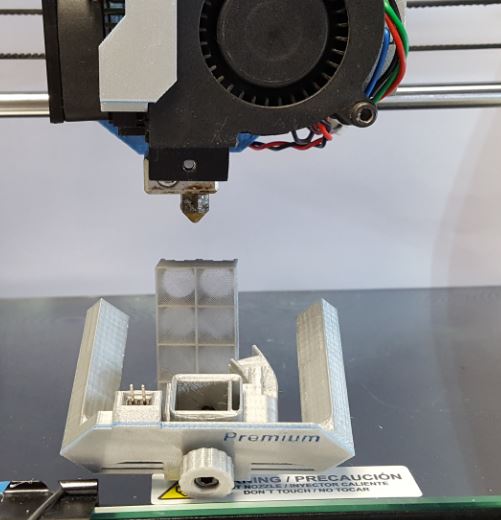

Un tour de molette et c'est démonté !

Buse demonté.JPG (37.71 Kio) Consulté 12243 fois

[Jacques]

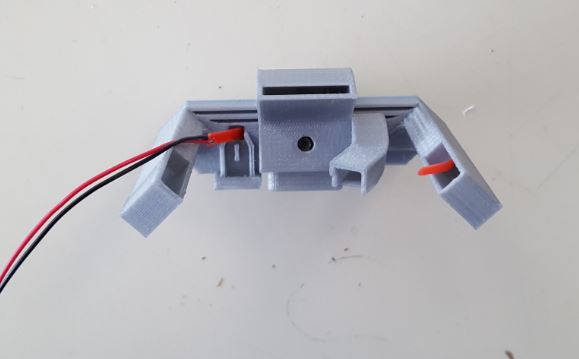

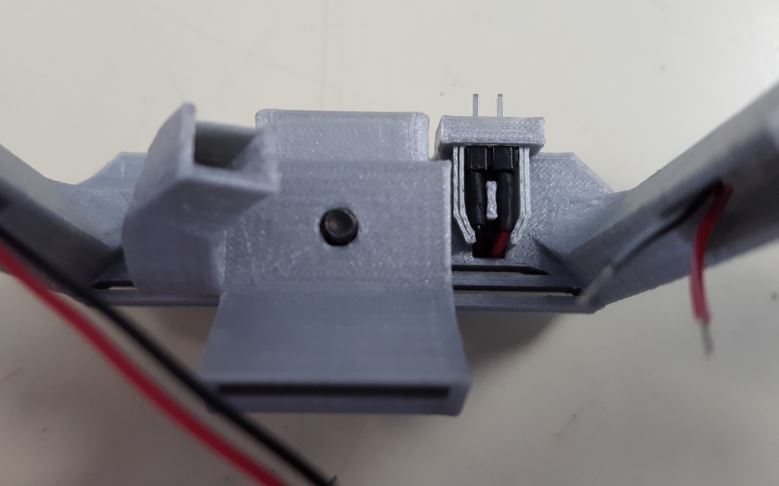

Passage des fils.JPG (20.56 Kio) Consulté 12242 fois

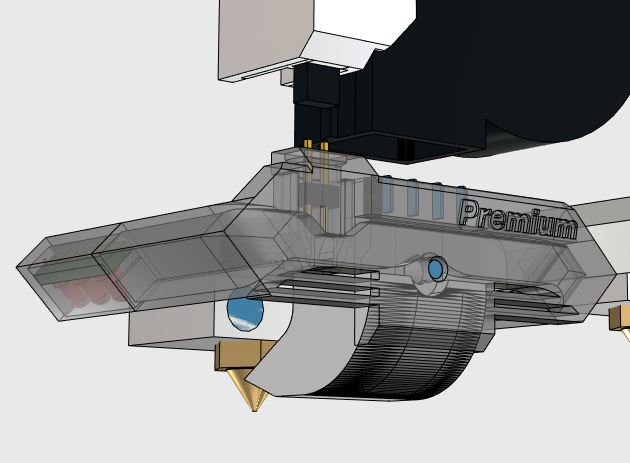

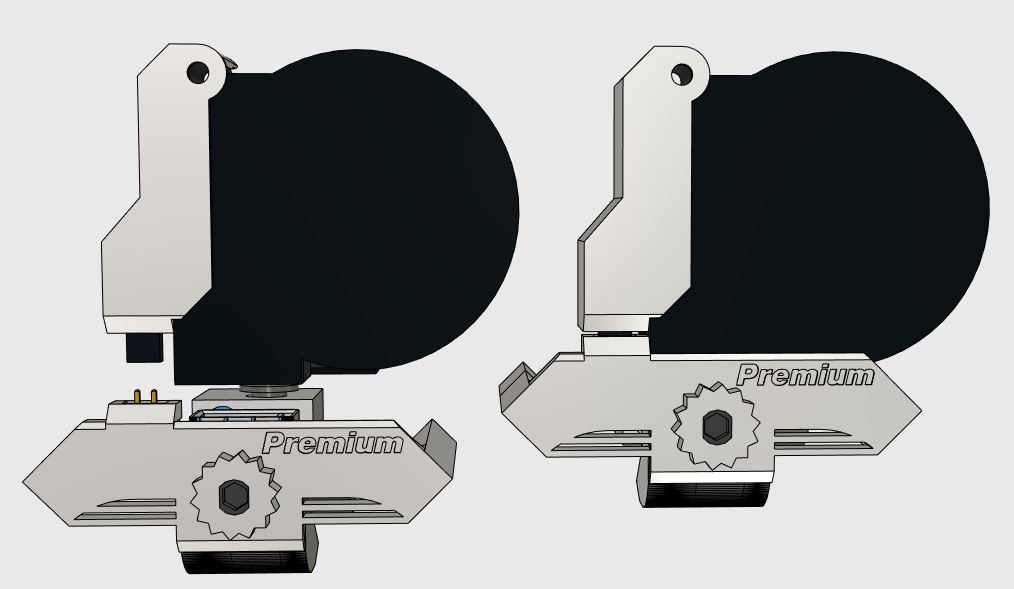

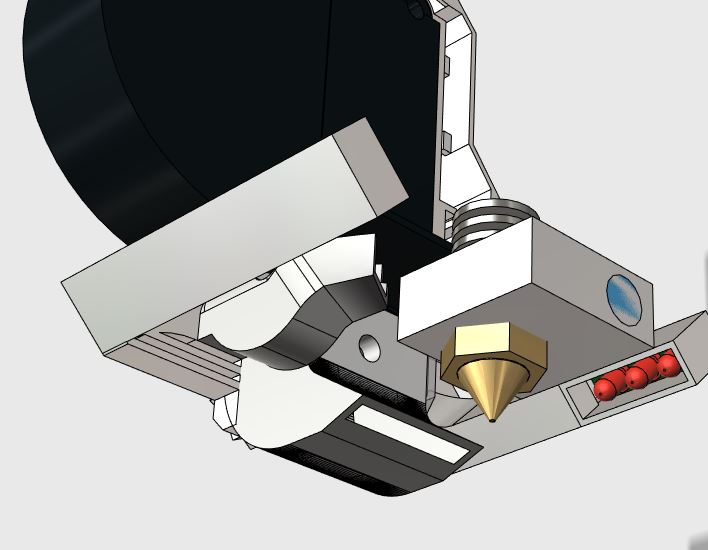

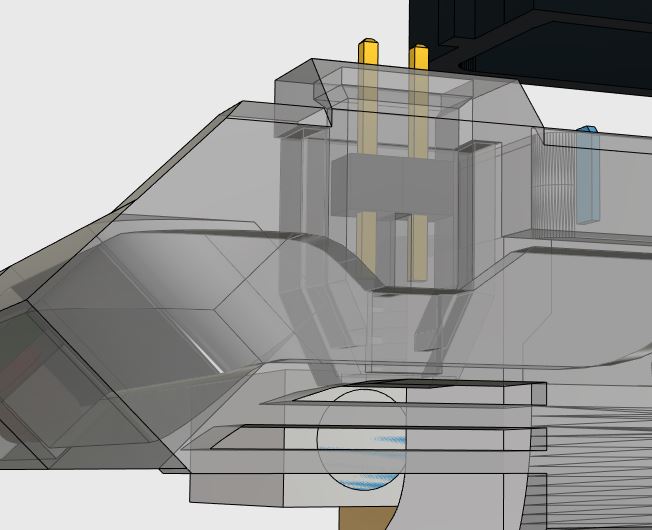

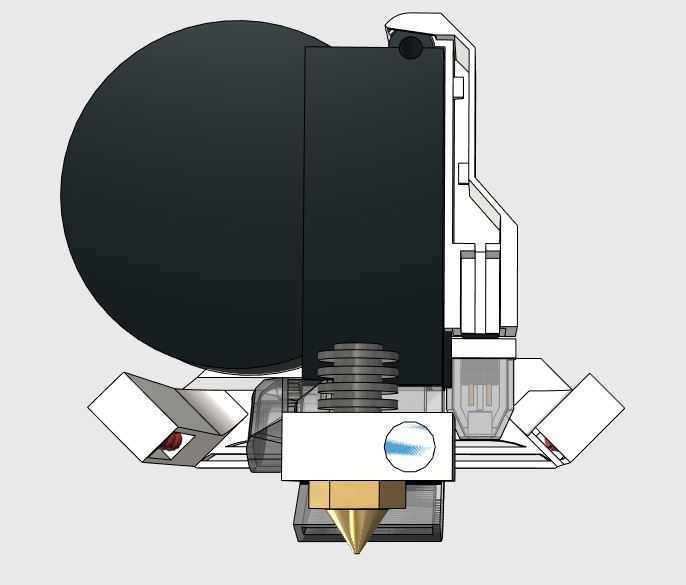

La même chose en dessin




[fafa20]

très sympa comme pièce j'adore il m'en faut une tu compte la partager ou la vendre ?

[Lolo80]

Je l'ai installé, elle offre un refroidissement fort intéressant sur la partie contenant le ptfe et accroît effectivement le souffle de la partie basse.

Merci!

[Jacques]

Je partage tout sans exception, je dois faire un sujet sur Thingiverse.
Les pièces sont dessinées pour une buse 0,4mm mais en 0,2 c'est plus propre.
Je vais faire un kit pour les leds, les résistances et le connecteur.

[fafa20]

a top merci jacque je m'etait fait deja la buse sans le guidage vis mais la l'ensemble est vraiment top

[Jacques]

Je l'ai installé, elle offre un refroidissement fort intéressant sur la partie contenant le ptfe et accroît effectivement le souffle de la partie basse.

Merci!

Le fichier est sur 123design, il faut le trouver, bravo
Je ne mets pas le lien car il reste encore un petit ajustement à faire

[fafa20]

trouver aussi mais je vais attendre que tu finisse t'est ajustement pour me l'imprimer

[Specter_03]

Très belle pièce vivement la version final que l'on puisse la mettre

petite question, tout les fils sont dedans, ok, mais ou est connecté les LED ?

[Jacques]

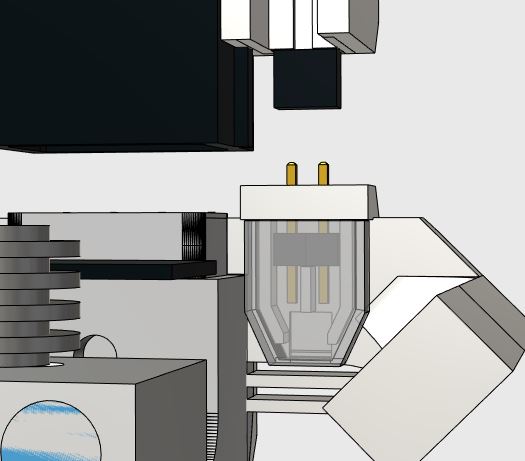

On voit un connecteur male sur les dernières photos. Au-dessus il y a un connecteur femelle avec des fils qui vont se connecter au 12V du ventilateur de l'extrudeur.
En dévissant la molette et en tirant la pièce vers le bas on débranche le connecteur.

[Specter_03]

Ah ok, j'avais pas fait attention

bon c'est encore des fil a faire passé dans la glissière...

[Jacques]

Non, je prends le 12V avant le connecteur du ventilateur, deux soudures donc.

[Specter_03]

Ah encore plus malin dites donc

[paraglandeur]

Belle pièce bien tarabiscotée !!!
Je dis "Môôôôôssieur Jacques" !!!

Question :
Je n'utilise pas 123Design, car j'avais l'impression qu'il était difficile de revenir en arrière comme dans FreeCAD qui a une conception paramétrique qui permet de remonter dans l'historique de la conception.
Ainsi, si j'ai un trou qui est un poil trop petit, je peux juste modifier la forme de défonce, et cela même 3 jours après.
Cela est il possible avec 123Design ?

[Jacques]

123design permet les retouches d'un trou comme de plein d'autres choses au niveau des cotes et de manière très fine. Sur ce dessin par exemple, chaque chose a une cote bien précise.
Cependant il faut construire avec un peu de méthode. Pour les dessins complexes avec des retouches nombreuses je préfère garder un historique d'évolution en renommant les fichiers chaque jour.
J'évite ainsi les éventuels bugs qui pourraient rendre une modification impossible.
