Ca ne devrait pas poser de problème car le palpeur ne consomme pas trop.

okay merci

Il n'y a pas de problème de courant, il faut juste faire attention à brancher tous les câbles et bien serrer les vis.
On peut aussi se brancher sur les fils du ventilateur ou brancher le ventilateur sur les fils de la sonde. C'est juste une question pratique à laquelle chacun trouvera la bonne solution.
Une indication tout de même, le moins peut se prendre sur le bornier libre 12V-2 juste à coté du fil rouge d'arrivée du 12V

Bonjour à tous.
Hier et après un mois de recherche sur mon problème de bombement sur le plateau central, je viens peut-être de trouver la solution.

Le deuxième palpeur proposé au début (le plus gros en diamètre), qui normalement fonctionne sans feuille d'alu, me donnait systématiquement des erreurs au centre de la série de palpages. Hier j'ai essayé avec cette feuille et miracle, presque plus aucune différence. C'est peut-être un cas isolé mais ça me rassure de savoir que mon plateau n'est pas bombé et me motive à réinstaller mon plateau chauffant.

Autre particularité pour ceux qui voudraient se lancer dans l'opération. J'ai dû refaire un autoPID après avoir installé le tout car mon système mettait beaucoup de temps à atteindre la température. Rien de bien sorcier avec Cura et le bon code. Il faudrait peut-être l'intégrer au tutoriel

Bonsoir a tous,

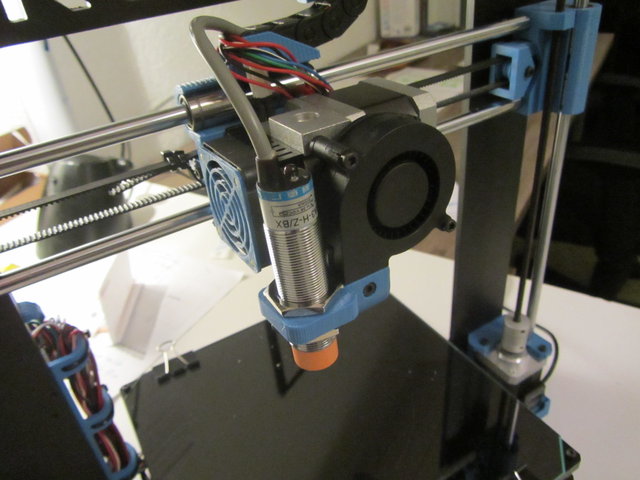

Mon capteur est enfin arrivé . Je l'ai monté ce soir mais ça n'a pas été facile de le passer dans les chaines car il y avait déjà beaucoup d'autres câbles.

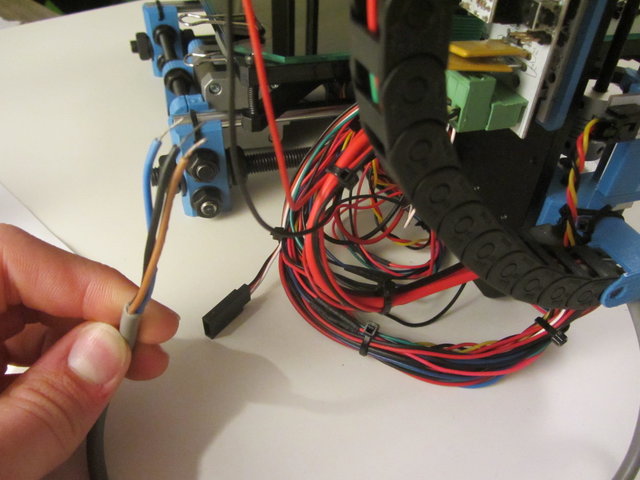

Après avoir persévéré, voila ce que j'obtiens:
Maintenant, avant de faire de la soudure, je veux m'assurer que ce que je fais est juste. Alors je dois:

-Dénuder plus loin les câbles?

-Après, je dois sectionner le câble noir en deux et rallier les deux bouts avec une résistance 15K, puis y mettre de la gaine thermo des deux côtés

-Après le câble noir, pour mettre la résistance 10K qui va le rallier au câble bleu, comment dois-je faire? Dois-je enlever un quart de de la protection du câble? Si quelque-un aurait une photo...

-Pour le câble noir, je le met après à la place du câble jaune du end-stop Z. Mais avec ce que tu m'a donné comme rallonge, touchenbitum, les couleurs sont rouge, blanc et noir. C'est le rouge?
................................................................
Pour la partie logicielle, on verras cela dans quelques jours...

Si quelque’un aurait une photo de comment il a organiser toutes ces résistances et câbles derrière l'imprimante ça serai sympa

Merci à tous et bonne soirée

Bonsoir Thimothée

Ne te fais pas de noeud au cerveau, c'est très simple.



Ton capteur a deux fils d'alimentation + et - à brancher sur le 12V (en haut et en bas du schéma)
Ensuite tu as un fil signal (out) qui est à brancher sur un patte de la résistance 15K (tu mets avant un morceau de gaine pour pouvoir isoler ce coté).
Après la résistance tu soude un fil qui ira se brancher à la place du fil jaune en Z sur la ramps et aussi sur la résistance 10K (n'oublie pas encore un bout de gaine à mettre avant pour isoler ces deux soudures). Pour ce fil il te faudra à un bout une cosse femelle que tu peux trouver sur un vieux boitier de PC (leds ou boutons)
Ensuite la patte restante de la résistance 10K ira au moins avec encore un bout de gaine pour cette dernière soudure.

Voila c'est très simple il n'y a qu'a dessiner la meilleure facon d'organiser cela pour faire le plus propre et surtout isoler les fils pour ne pas risquer de faire un court circuit.
Peut être que le plus simple est de faire strictement comme le plan proposé et de repartir avec 3 fils à brancher sur le 12V et sur le Z.

Propose ton plan, je te dirais si c'est bon.

Bonsoir,

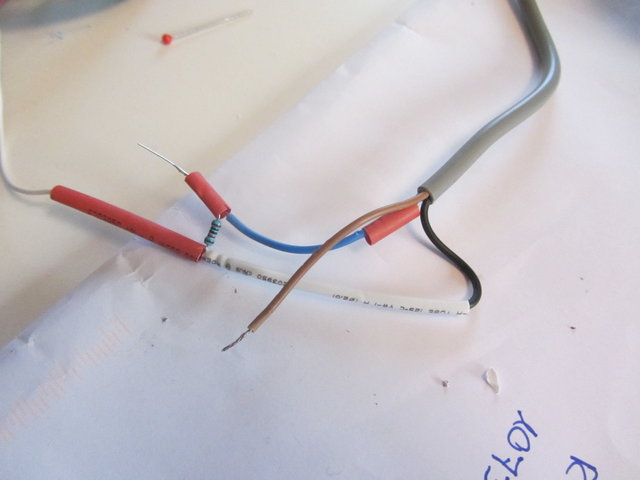

Les soudures sont finies , je vous montre une photo:
J'espère que c'est juste...

P.S: Le fil bleu se branche dans le 12V avec la patte de la résistance et la 15K est sous la gaine blanche

Si le bleu (coté capteur) est le moins et le marron est le + alors :

Le fil bleu (pate de la résistance) se branche sur le - et le marron sur le +12.
Le blanc (qui à l'origine est noir) est le signal qui remplace le fil jaune d'origine sur la ramps.

Ca te parait bon ?

Pour moi oui.
Pour le fil blanc, du coté Ramps, J'ai soulevé les languettes et j'ai retirer les deux câbles. De l'autre coté, j'ai du couper.
Pour vous ça a l'air bon Jacques?
Après je dois brancher le + et le - dans les deux espaces ocupés?

Ca me semble juste.
Tu peux peut être écrire ou dessiner sur le papier tes branchements.
Tu peux aussi brancher tout sans mettre sous tension et faire une photo si tu as un doute.
La seule chose de véritablement importante c'est de bien respecter le + et le - du capteur.

Okay je branche et j'envoie une photo

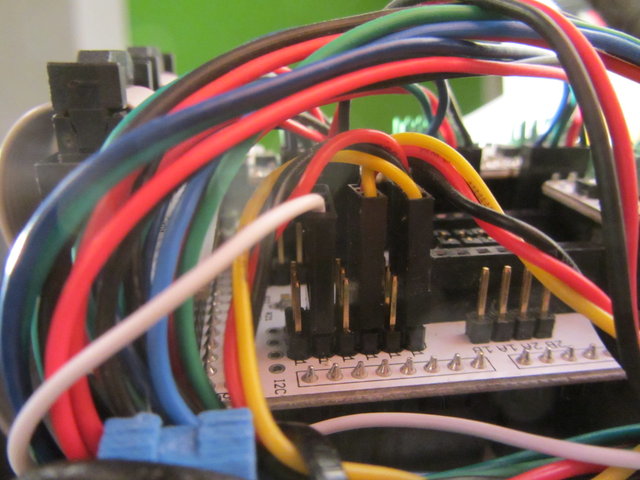

Voila...

C'est parfait !

Sinon le - tu pouvais le brancher à gauche du marron (c'est le même -)
Il faudra t'assurer de la bonne fixation des fils, ca ne doit pas s'arracher si tu tires dessus.
En attendant, tu peux débrancher le fil blanc et rebrancher le switch Z pour utiliser l'imprimante avant de mettre à jour le firmware.
Tu pourras aussi vérifier que le capteur fonctionne bien en y approchant ton doigt la led du dessus doit s'allumer.

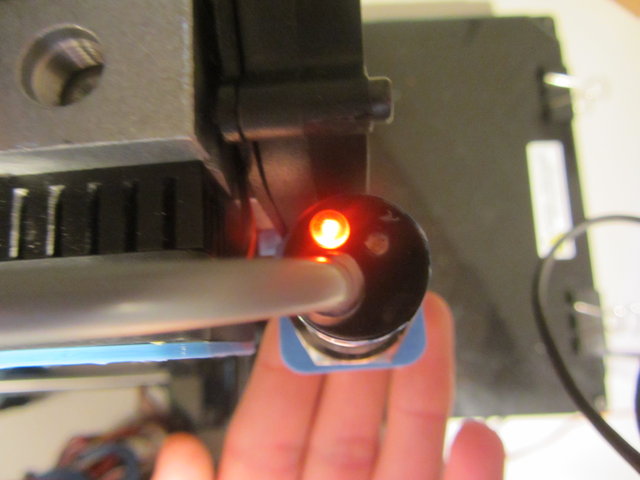

Rien n'a explosé! Ça marche. La lumière s'allume quand je met la main dessous. Quand je met auto-home et que je met la main dessous, l'imprimante s'arrête.
@Jacques, c'est vrai que ce n'était pas trop compliqué
Merci beaucoup pour votre aide.
...........................................................
Maintenant, je dois modifier le firmware. J'ai téléchargé le programme arduino, mais après je ne sais pas comment faire pour obtenir le firmware souhaité.(je suis en 1.3.1 #103)

Pour connecter l’imprimante, il faut sélectionner dans outils> Arduino Mega or Mega 2560, puis le port com. Pour cela, je vais dans gestionnaire des périphériques et je vois que quand je connecte l'imprimante, le port com 7 apparaît. Du coup il faut sélectionner dans outils> com 7. C'est juste?

On verra après pour ce qui est de le charger sur la carte, ceci est une autre histoire...

Je pose beaucoup de questions mais je n'ai pas la même connaissance que certaines personnes qui sont plus expérimentée que moi et du coup dès fois les choses évidentes ne le sont pas pour moi
Par contre, il faut configurer le capteur à une hauteur particulière par rapport au plateau?

Merci beaucoup et bonne soirée
