Nouveau support switch Z Hephestos

Améliorations spécifiques à L'Hephestos 1 BQ et rien d'autre
Répondre
Avatar de l’utilisateur
Jacques
Site Admin
Messages : 5676
Inscription : jeu. oct. 23, 2014 3:02 pm
Imprimante 3D : Witbox, Witbox 2 et Hephestos
Localisation : Aix en Provence
Contact :
Contacter Jacques

Cette pièce méritait une refonte afin que le 0 ne bouge plus.

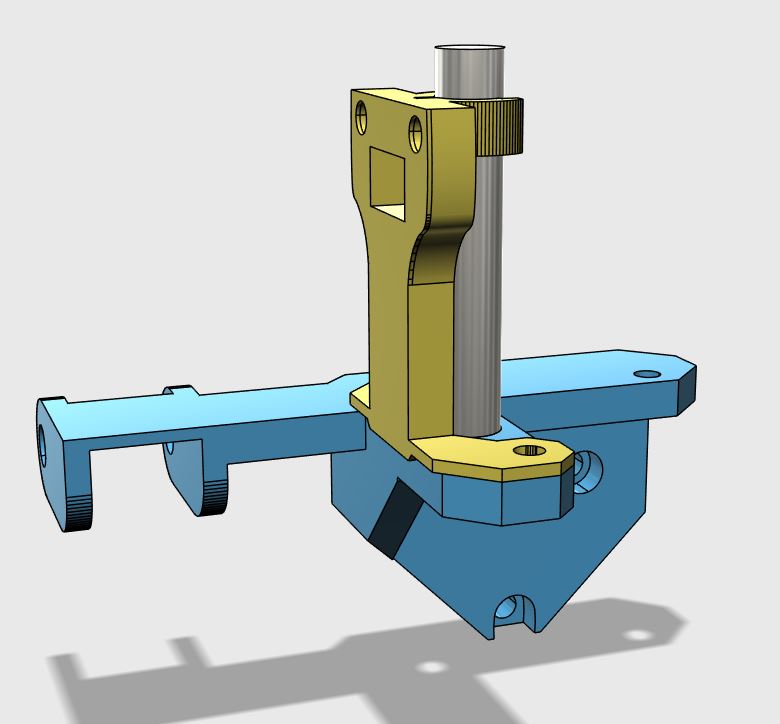

Je l'ai donc redessinée avec les modifications suivantes :

- ajout de 2 pates de fixation sur le support moteur sans changer les vis :goodguy:
- baisse de 1,5mm en hauteur afin de pouvoir monter un index de réglage plus épais sur la vis Z :sheldon:
- cale arrière afin qu'elle se positionne naturellement contre le support moteur :letmethink:
- et enfin elle pourra se démonter sans devoir enlever l'axe Z :ohdamn:

Enfin un monde parfait :saturdaynight:
SupZSW.stl
(1.98 Mio) Téléchargé 588 fois
Switch Z H1 Zum.stl
Support pour Hephestos 2017
(1.98 Mio) Téléchargé 486 fois
SwitchZ.zip
123D et STL
(1.13 Mio) Téléchargé 619 fois
Thingiverse http://www.thingiverse.com/thing:2039407
Dernière modification par Jacques le mar. oct. 24, 2017 4:51 pm, modifié 1 fois.
Raison : Mise à jour STL pour Hephestos 2017 (5mm plus bas)
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Haut
Avatar de l’utilisateur
Jacques
Site Admin
Messages : 5676
Inscription : jeu. oct. 23, 2014 3:02 pm
Imprimante 3D : Witbox, Witbox 2 et Hephestos
Localisation : Aix en Provence
Contact :
Contacter Jacques

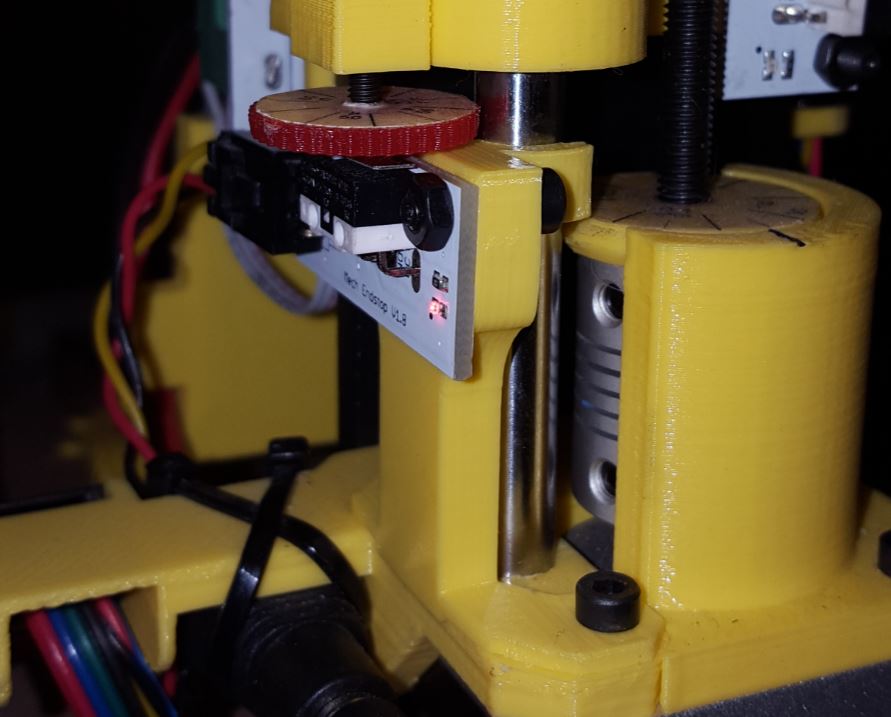

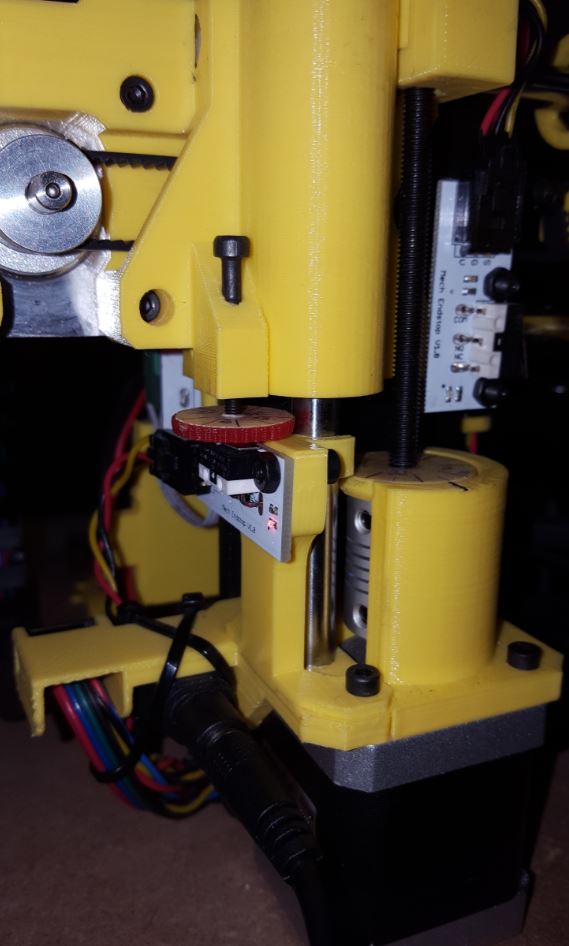

C'est imprimé et installé.
