Difficile de tendre la courroie Y et de garder celle-ci au centre de la poulie.
En effet le support moteur à tendance à se tordre, mettant ainsi le moteur légèrement de travers.
De fait, la courroie à tendance à se balader de droite à gauche sur la poulie moteur.
J'ai donc mis une cale à l'arrière du moteur pour qu'il ne puisse bouger.

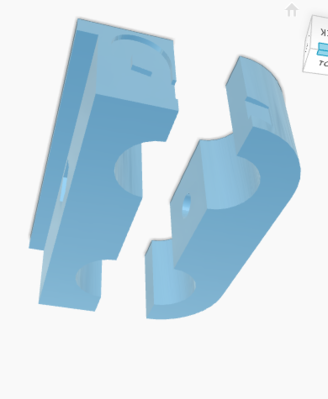

http://www.123dapp.com/123D_Design/Heph ... or/2983709
Cette pièce vient se glisser entre le moteur et les deux vis filetées du chassis.
La tension de la courroie ne pourra plus tirer sur le moteur qui restera toujours bien dans son axe.
Je mettrais plus tard une photo bien plus simple à comprendre
Parallélisme moteur Y
- Jacques
- Site Admin
- Messages : 5676
- Inscription : jeu. oct. 23, 2014 3:02 pm
- Imprimante 3D : Witbox, Witbox 2 et Hephestos
- Localisation : Aix en Provence
- Contact :
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
- Jacques
- Site Admin
- Messages : 5676
- Inscription : jeu. oct. 23, 2014 3:02 pm
- Imprimante 3D : Witbox, Witbox 2 et Hephestos
- Localisation : Aix en Provence
- Contact :

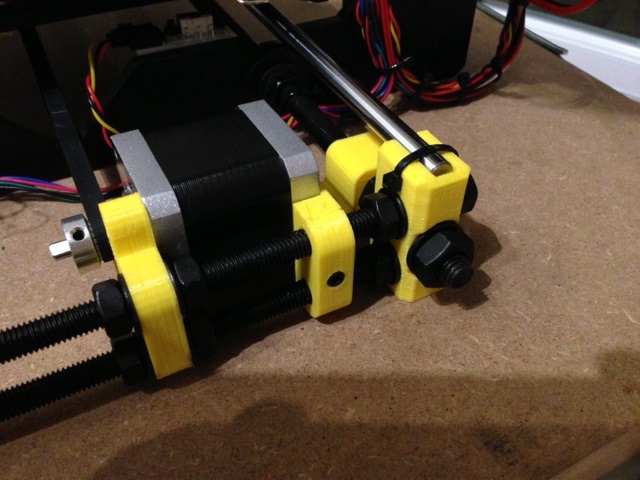

La courroie reste maintenant bien au centre de la poulie
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
-
- Membre actif
- Messages : 47
- Inscription : mar. févr. 24, 2015 11:06 am
- Imprimante 3D : BQ Hephestos Red
Simple mais efficace !
