Pb avec WITBOX 2

[daf64]

Bonjour ,

suite à une mauvaise impression , la carte inductive a du être remplacée .

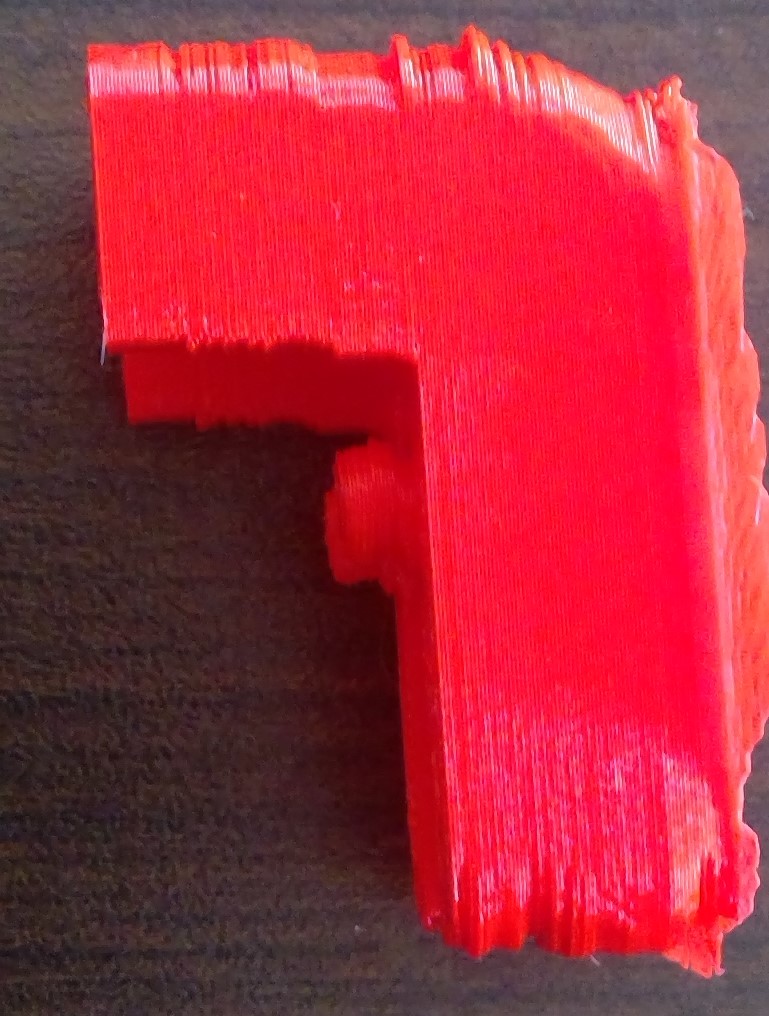

Lors de certaines impressions avant le remplacement de celle ci , le plateau venait fortement buter sur la buse avant que le plateau ne redescende . Depuis je n'arrive plus à avoir une impression correcte , j'ai un décalage important de couches sur l'axe Y .

Je suppose que le moteur de l'axe Z a du prendre un coup , et j'ai les tiges de l'axe Y qui ont du mal à coulisser depuis , même lubrifiées .

Peut commander sur le site , un moteur ainsi que les 2 tiges de l'axe Y ?

Pour l'instant , je réduis la vitesse d'impression , ce qui limite le frottement , mais j'ai toujours un décalage .

Cordialement

[Jacques]

Moteur HS, c'est peu vraisemblable
Roulement grippé, ca laisse des rayures sur les barres
Barres tordues, jamais vu ça.

Par contre dans la description du problème, vous avez un problème de Z et un décalage en Y, ca fait trop de problèmes pour une seule machine.
Tentez d'isoler les problèmes, une impression incorrecte c'est quoi ?
Ne spéculez pas, ne citez que ce qui est constaté et vérifiable avec une photo par exemple. Ce qui est important c'est le défaut d'impression, focalisez exclusivement sur ce problème, le reste suivra

Le plateau qui touche la buse c'est souvent un mauvais contact dans la connexion du capteur Z sur la carte de connexion à la nappe qui va à la ZUM

Tentez de réaligner les barres en desserrent les vis de maintien.

[daf64]

Bonjour ,

merci je vais essayer de regarder cela encore aujourd'hui , mais j'y ai passé pas mal de temps .

Cdlt

[daf64]

Je pense à un pb sur les tiges de l'axe de Y , parce que j'ai un grincement lorsque cela coulisse sur celles ci .

Et l'impression est décalée sur cette axe uniquement.

J'ai imprimé en 0.2 et reduis la vitesse pour eviter que cela force trop sur les axes .

[guedin]

Bonjour,

Il faut que tu vérifier tes roulements linéaires voir si ils accrochent pas ou même si un est HS. Voir aussi la tension de la courroie.

Jonathan

[Jacques]

Je pense que c'est vos poulies qui sont desserrées.

Si c'est l'axe Y, il est probable que votre chariot soit désaligné (de travers) il coince et décale et désaligne l'impression
Cherchez la poulie mal serrée, c'est une des deux au fond à droite et à gauche des deux courroies dans le sens X
Sur l'axe qui entraîne ces deux courroies il y a deux poulies, une est desserrée.

Dévissez les deux vis de cette poulie.
Réglez les deux chariots en butée contre le châssis machine (tirez l'axe X vers vous et mettez en butée les deux extrémités droite et gauche)
Revissez fort la/les poulies (deux vis par poulie)

Votre problème est réglé

[daf64]

J'ai resséré les poulies avec la procédure décrite plus haut .

Je lance une impression , et tout à l'air de fonctionner normalement.

j'ai tellement galéré .

MERCI

[Jacques]

Ok, si vous pouvez, mettez-vous à imprimer quelques Charlottes et inscrivez-vous avec le lien du premier message
viewtopic.php?f=5&t=2199&p=14725#p14725

Merci beaucoup
Jacques
