Hephestos 2 - capot arrière LCD

[Jacques]

Bon, voici la première amélioration apportée à l'Hephestos 2

L'écran LCD est fixé sur le cadre, c'est beau mais rien n'est protégé à l'arrière
Pire même, la carte SD peut être glissée entre les deux cartes car on ne voit pas ou se trouve la fente.
De plus même problème que sur l'Hephestos, le lecteur est relativement fragile.

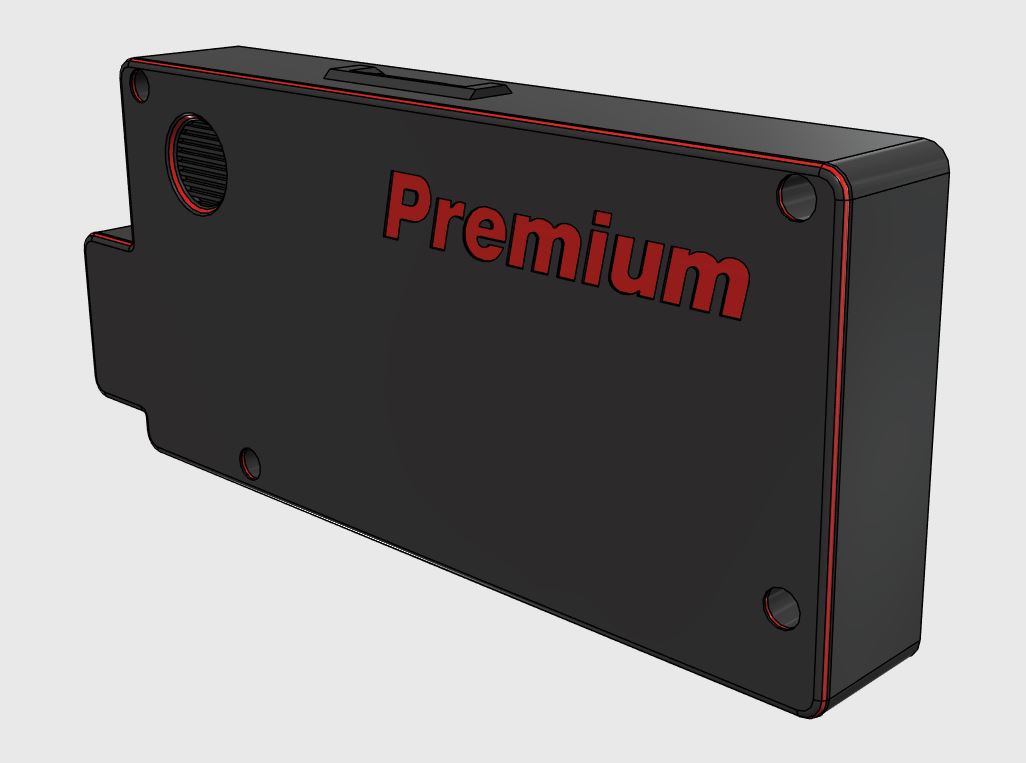

J'ai donc conçu un carter qui a aussi pour vocation de renforcer le lecteur SD sur l'arrière et en bas.
Le but est de guider l'utilisateur vers la fente à l'aide d'un relief sur le carter, et éviter que la carte ne force sur le lecteur en appuyant de travers.



http://www.thingiverse.com/thing:1189784

Le dessin n'est pas encore finalisé, il reste des détails à ajuster

[Jacques]

[Jacques]

Un peu plus chouette que ca non ?

[Jacques]

Vous pouvez le télécharger et l'imprimer, le STL est finalisé.
Si j'ai un peu de temps, j'ajouterai une ou deux fentes pour stocker une ou deux SD.

[Jacques]

Imprimez en 2 couleurs, c'est bien plus joli

[Budi67]

Effectivement, en 2 couleurs ca rend bien.

Si ça peut intéressé, j'avais fait une modélisation pour remplacer les plaques oranges à l'avant.

[Jacques]

C'est intéressant, il faudrait les mettre sur Thingiverse et mettre le lien ici.

[Budi67]

Je peux donner directement les fichier d'origine, ils on été fait sous solidworks.
Ca à été ma première modélisation et vue que je n'ai plus l'Hephestos 2, je n'ai pu les peaufiner.
Mais normalement ils sont opérationnel.
Je voudrais pas mettre un fichier sur thingverse sans être sur qu'ils soit bon.

Voici le dossier avec les 4 fichiers :

https://mega.nz/#!Jg8CBYxL!GMNdpO9lzeFs ... suuTMJ9Llc

[Torvast]

Bonsoir et merci pour cette protection arrière de la carte.

Une question me viens. Avez vous utilisé les vises d'origines du montage ? Ou un autre type ?
J'ai imprimé ce dernier et ai tenté de le viser avec celles d'origines mais en vin (trop courtes).

En vendez vous ?

[Jacques]

Les vis sont plus longues mais honnêtement, je ne me souviens plus de la taille...
Il faudrait prendre la mesure sur le capot mais selon ce que je vois sur le dessin, 4 btr de 10mm devrait aller.
C'est ici https://boutique.premium-computer.fr/sh ... s-m3x10mm/

En fait le capot fait environ 3mm d'épaisseur mais le trou peu être un peu bouché car il est en porte à faux lors de l'impression. Un foret à la main peut vous aider

[Torvast]

Bonjour,

Merci pour votre réponse Jacques, je les ajoutes dans ma liste des prochains achats .

[Torvast]

Bonjour,

Petite maj pour remercier Jacques, car j'ai maintenant ce panel arrière en blanc qui rend très bien ! .
Pour faire suite au message de Budi67 (voir ci-dessous), je me suis permis de convertir les fichiers solidworks en stl. Je n'ai rien modifié ou touché. Ils sont simplement convertis en stl et sont disponibles ici (ouvrir l'archive avec 7-zip).

Normalement, je vais les tester pour voir s'ils vont bien sur l'Hesphestos 2, mais si des amateurs souhaitent le faire avant moi .

Effectivement, en 2 couleurs ca rend bien.

Si ça peut intéressé, j'avais fait une modélisation pour remplacer les plaques oranges à l'avant.

[Torvast]

Bonsoir,

Je déterre un peu ce poste pour signaler que les deux caches axes sont excellents! Testé et approuvés sur les deux H2 que je connais (la mienne et celle de mon ex-travail, si vous ne les aviez pas déjà vues sur mon compte instagram ).

Merci encore à l'auteur de ces derniers, car ils sont tip top !
