PLA fragile, oui mais...

[Jacques]

L'impression 3D propose une variété impressionnante de possibilité et de couleurs, mais le problème dans la vie de tous les jour c'est la solidité. Il y a pourtant des solutions, il suffit d'oser...

J'ai eu besoin de deux équerres pour supporter une étagère, jusque là pas de problème, un beau dessin bien design et la couleur qui va bien, ca peut faire quelque chose de bien plus sexy qu'une équerre Casto même payée à grand prix. Encore faut-il la trouver, et en tungstène anodisé, faut juste oublier...
J'ai donc dessiné la chose qui ressemble à ca


C'est comme je le souhaite mais un rien frêle si l'on prend en compte que ce qui supportera l'étagère fera 6mm d'épaisseur, la tablette faisant elle 16mm

Equerres profilJPG.JPG (14.95 Kio) Consulté 35641 fois

Je vais tester pour vous la résistance de cette version qui est en cours d'impression
La résistance à la charge sera mesurée avec un poids statique dont le centre sera à 10 cm du mur.

Je prends les paris sur la résistance de l'étagère avant de briser les équerres
A vos claviers !

[Jacques]

Pour illustrer le test


300gr, 1 Kg, plus ?

[François]

Très sympa ce projet, mais je crains que ce soit trop fragile.
Une piste à exploiter serait d’incorporer une équerre métallique dans le pla, il faut juste prévoir une réservation, facile à faire dans ce cas.

J’ai réalisé des supports d’étagères dans le même esprit, avec des cotes sensiblement identiques.
Le cisaillement et le porte à faux m’ont fait choisir cette solution.
Le plateau en verre fait 5 mm d’épaisseur et pénètre dans les supports de chaque coté.
Ce plateau peut être remplacé par un panneau de bois de 16 mm avec une rainure en bout ou une languette.
Je n’ai pas testé la chage mais le verre cassera surement le premier, mais un éléphant tiens dessus
Le lien thingiverse :

https://www.thingiverse.com/thing:2393348

Tablette naco.

[Jacques]

Belle réalisation, la solidité provient du renfort des spirales en dessous.
J'ai réalisé des équerres similaires pour y mettre un plexi, un L et une jambe de force en biais.

Dans mon cas je n'ai pas la place de mettre de renfort, mais je reste confiant
Quoi qu'il en soit, la mienne supportera aussi l'éléphant

[Tartufion]

Je prends les paris sur la résistance de l'étagère avant de briser les équerres
A vos claviers !

Avec une impression sur le côté (pour éviter le cisaillement entre 2 couches) je parie pour 5kg voir plus. J'ai toujours été optimiste . Par contre une info importante nous manque pour nos pronostiques c'est le % de remplissage .

Je pense que le point sensible de ce genre d'équerre et le fait que la partie de dessous soit à 90° par rapport au mur, si elle avait un angle de 30° s'élargissant vers la base du mur, une partie du poids serai redirigée an appuie contre le mur, on changerai l'axe des forces en jeu et gagnerai en charge je pense. (j'suis pas sur d'être clair là)

[Jacques]

Comme je n'aime pas faire les choses à moitié, admirez les caches vis

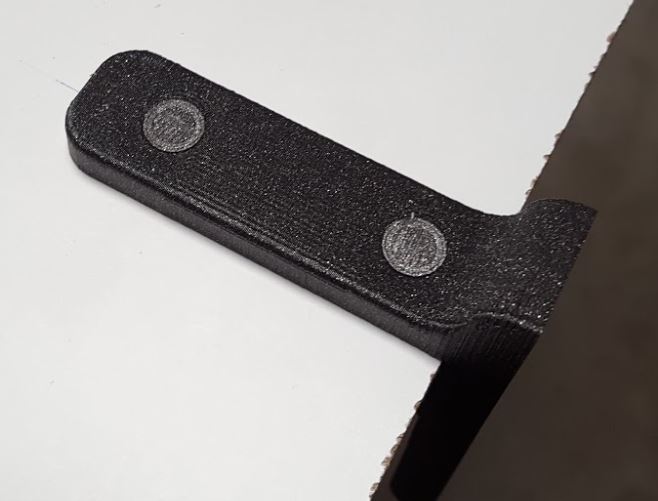

Cache vis.JPG (37.62 Kio) Consulté 35597 fois

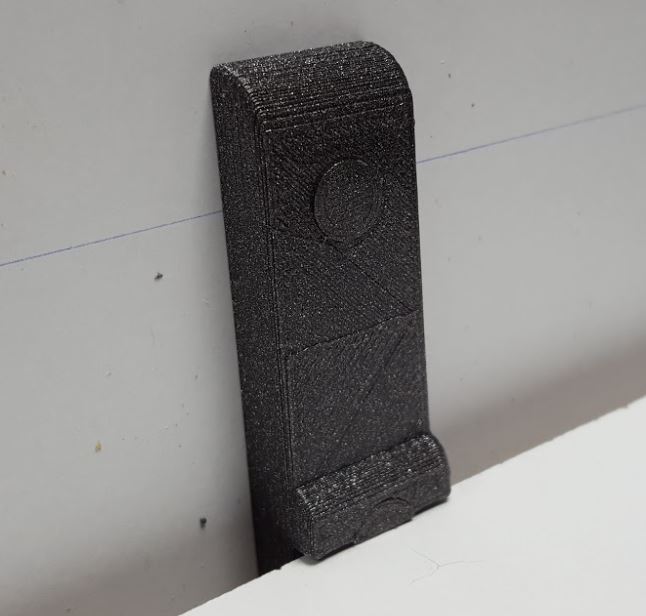

Cache vis2.JPG (42.95 Kio) Consulté 35597 fois

La réalisation doit être parfaite même pour un test

Les tests
Avec une étagère de 2Kg c'est déjà un poids qui à mon avis est trop important

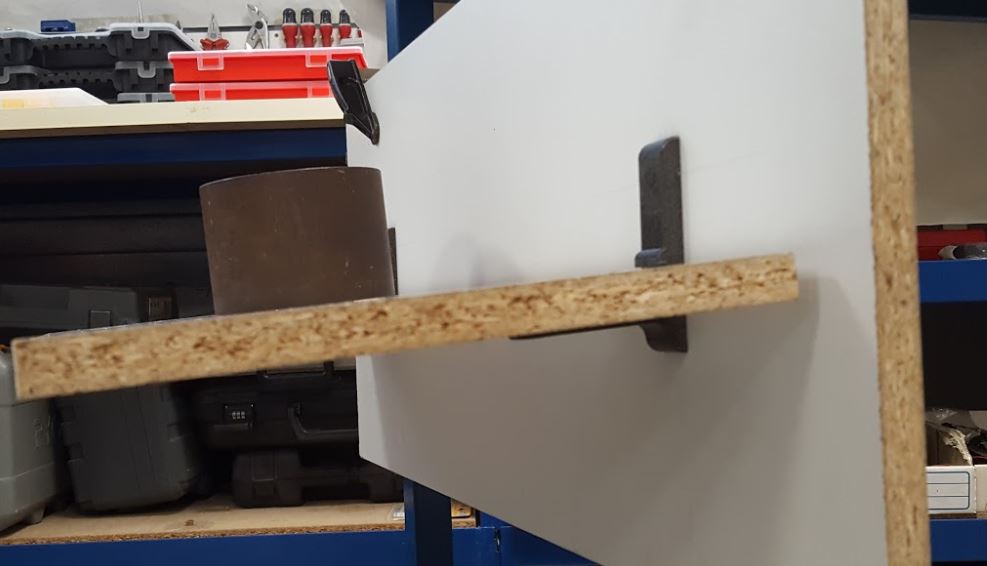

1er test, charge de 4,3kg soit 6,3kg au total


On remarque une légère flexion mais ca tient

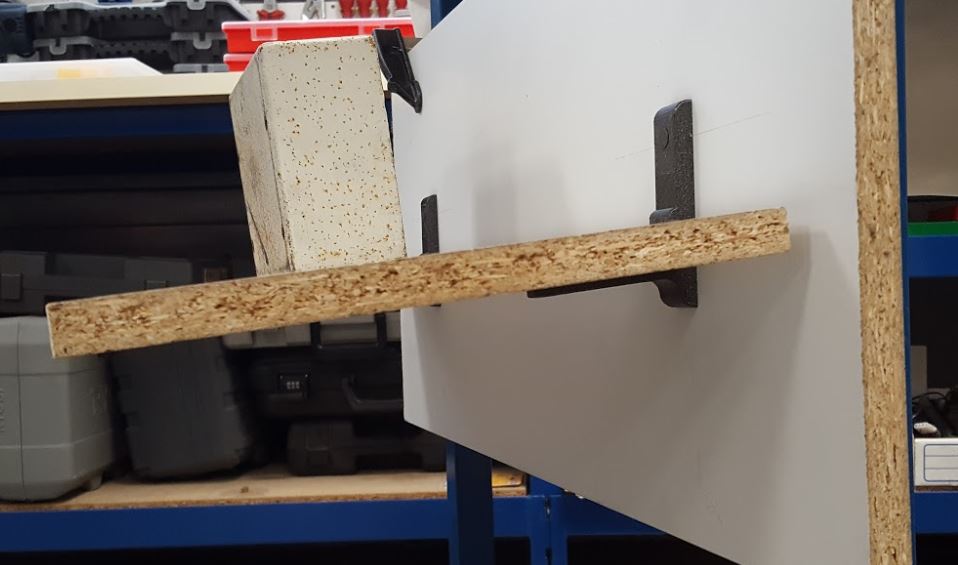

2ième test 10,3kg


Comme le roseau, ca plie mais ne romps pas

3ième test 15kg

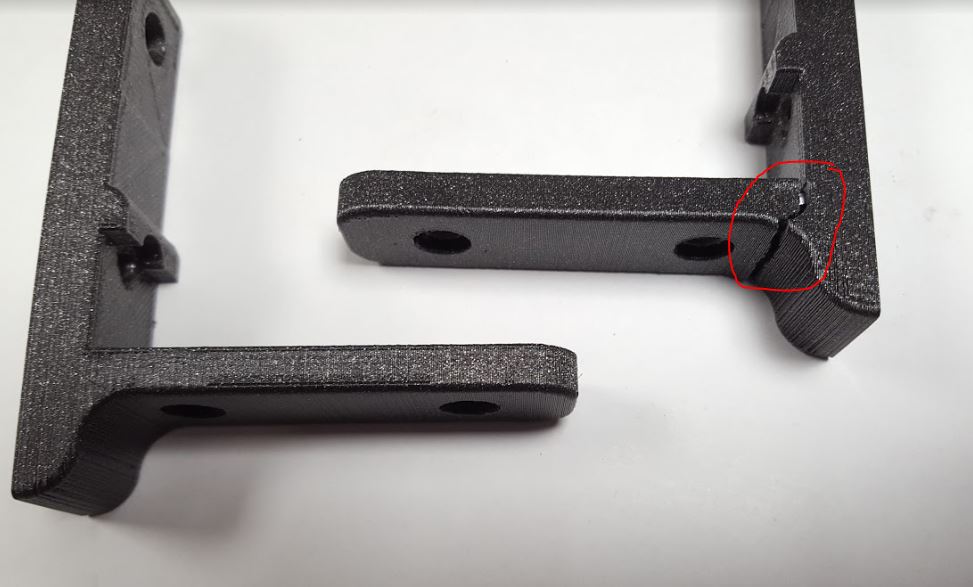

La flexion est suivit d'un craquement suspect et les poids tombent au sol
Pourtant l'étagère est toujours en place
Est-ce la qualité du PLA ou une supercherie ?


Explication
Comme l'avait trouvé Francois j'ai inséré dans chaque équerre une autre en métal de chez Casto

Je n'ai par contre pas testé l'éléphant, faut pas abuser tout de même

L'idée de ce test est de démontrer que si l'impression 3D suppose de fabriquer ses propres pièces, il ne faut pas oublier de rester malin. Associer des pièces courrantes et peu couteuses à du plastique peut apporter un bon résultat en terme de performance tout en laissant la latitude au design.
Cette expérience prouve qu'il faut se creuser la tête pour solutionner les différents problèmes que nous rencontrons.
Au final j'ai donc une étagère qui a des performances meilleurs qu'avec une équerre simple (et bien moche) en métal, j'ai la couleur que je voulais, le design souhaité et un prix mesuré sachant que j'ai utilisé l'équerre la moins chère du magasin.
Cette équerre étant standard, mon dessin initial pourra être réutilisé à volonté pour d'autres projets

Notez aussi que le PLA a accepté de se plier et de revenir à sa forme initiale bien plus que s'il était sans métal. Même le coté cassé est revenu en place après retrait de la charge.
On a donc un produit final qui supportera bien mieux l'effort et la contrainte momentanée qu'un plastique injecté.

[François]

Bravo Jacques, c’est tout à fait ce que je pensais.

[Jacques]

Le dessin


[fabiem]

Belle réalisation mais personnellement j'aurais inversé le sens des équerres : il vaut mieux que le poids pousse vers le mur plutôt que l'équerre résiste à l'arrachement

[Jacques]

Oui mais dans ce cas précis l'idée était de mettre en évidence la fragilité de la partie basse qui ne pouvait que casser ou se plier.
J'ai testé les deux sens, dans tous les cas c'est l'équerre en métal qui plie sans arracher quoi que ce soit.
Après le but est aussi de cacher le plus possible les fixations, on est donc pas toujours au top de l'efficacité.
En même temps faut être débile de charger 15Kg une tablette avec de si petites équerres

[Jacques]

Tant que j'y suis, admirez les supports de Cura, le fond est parfaitement plat et le support se retire d'un bloc très simplement
J'ai par contre augmenté de 0,2 mm la profondeur d'encastrement de façon à avoir une cote correcte au final.

Le détail de la configuration pour des couches de 0,2mm

Desc support.JPG (17.33 Kio) Consulté 35552 fois

Les trous pour les vis sont bouchés par une couche de 0,2mm de façon à avoir une assise parfaite pour monter le trou qui est partiellement ou totalement dans le vide.
Il suffit ensuite de couper cette mince couche avec un foret ou une vis
