Hephestos 1 - réglage plateau type Hephestos 2017 :)

[MeKam]

Bonjour à tous

réglage plateau à molette

Utilisant aussi une Hephestos version 2017 et trouvant le réglage planéité du plateau plus facile et fiable, j'ai fait cette modification sur mon hephestos Prusa I3.

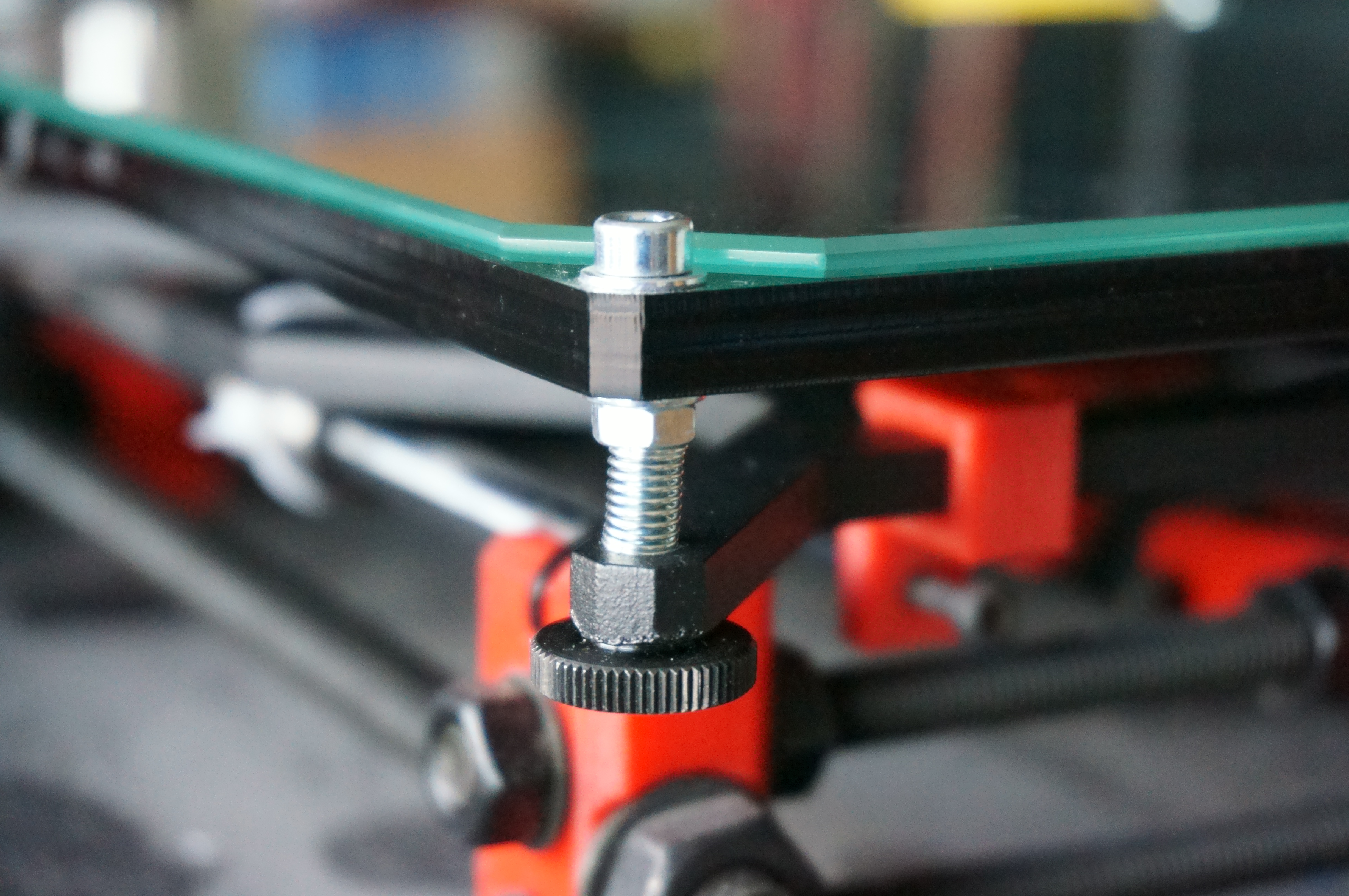

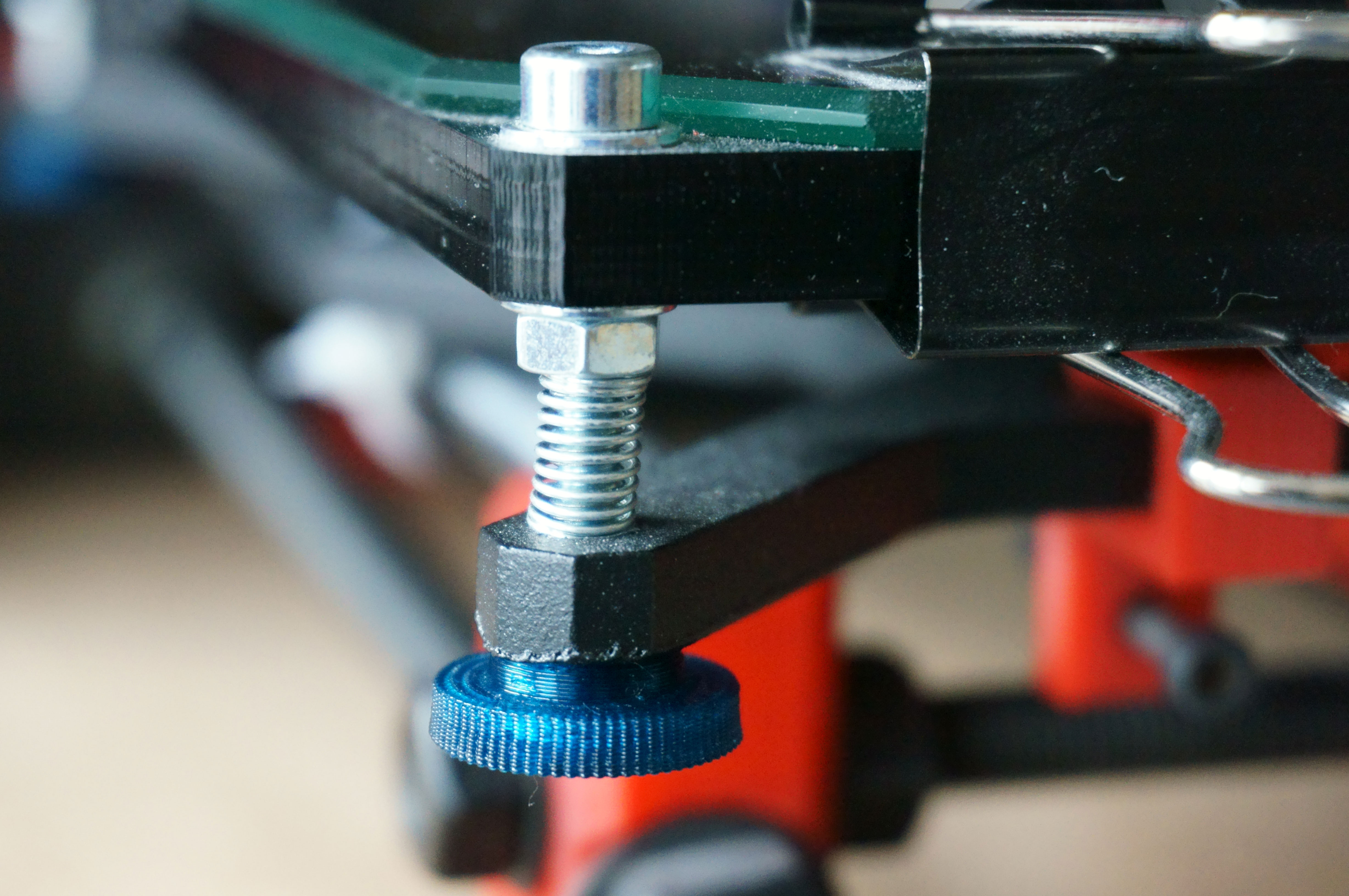

J'ai percé le plateau plexis et le châssis à 5mm de diamètre. J'ai utilisé des vis BTR de 4x35mm avec deux rondelles et un écrou bien serré.
Pour les ressorts je voulais un peu plus de souplesse et qu'ils soient proches en diamètre de la vis. Ce sont des ressorts de stylos rétractables courants.

Voilà

[Jacques]

C'est bien cependant l faut faire attention à ne pas créer de jeu entre le plateau et le chariot afin d'éviter les rebonds indésirables du plateau lors du changement de sens du moteur Y
Donc des ressorts bien raides sont une bonne solution pour compenser le jeu des vis dans les trous

Tant qu'à faire, pourquoi ne pas noyer un peu la tête de vis dans le plexi afin d'éviter que la bue ne frotte dessus ?

[MeKam]

Je vais effectivement noyer les têtes dans le plexi, en attendant, dans le Start-GCode je monte le Z de 5mm

Le percement à un diamètre de 5mm dans le châssis fait que la vis n'accroche pas (enfin pour le moment, je vais être attentif).

[MeKam]

Bonjour à tous

Pour ceux d'entre vous que cette modification intéresse, vous trouverez ci-dessous

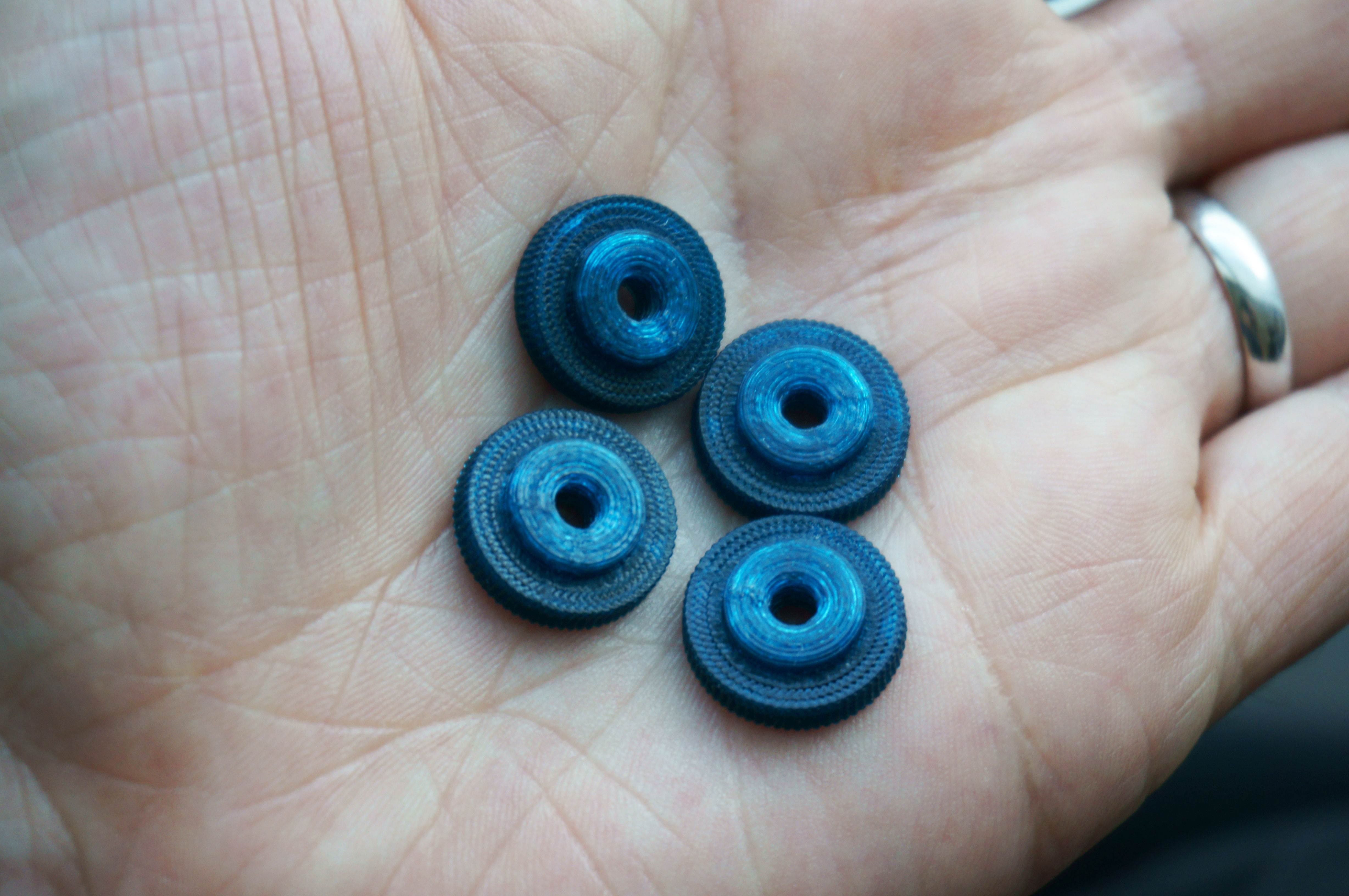

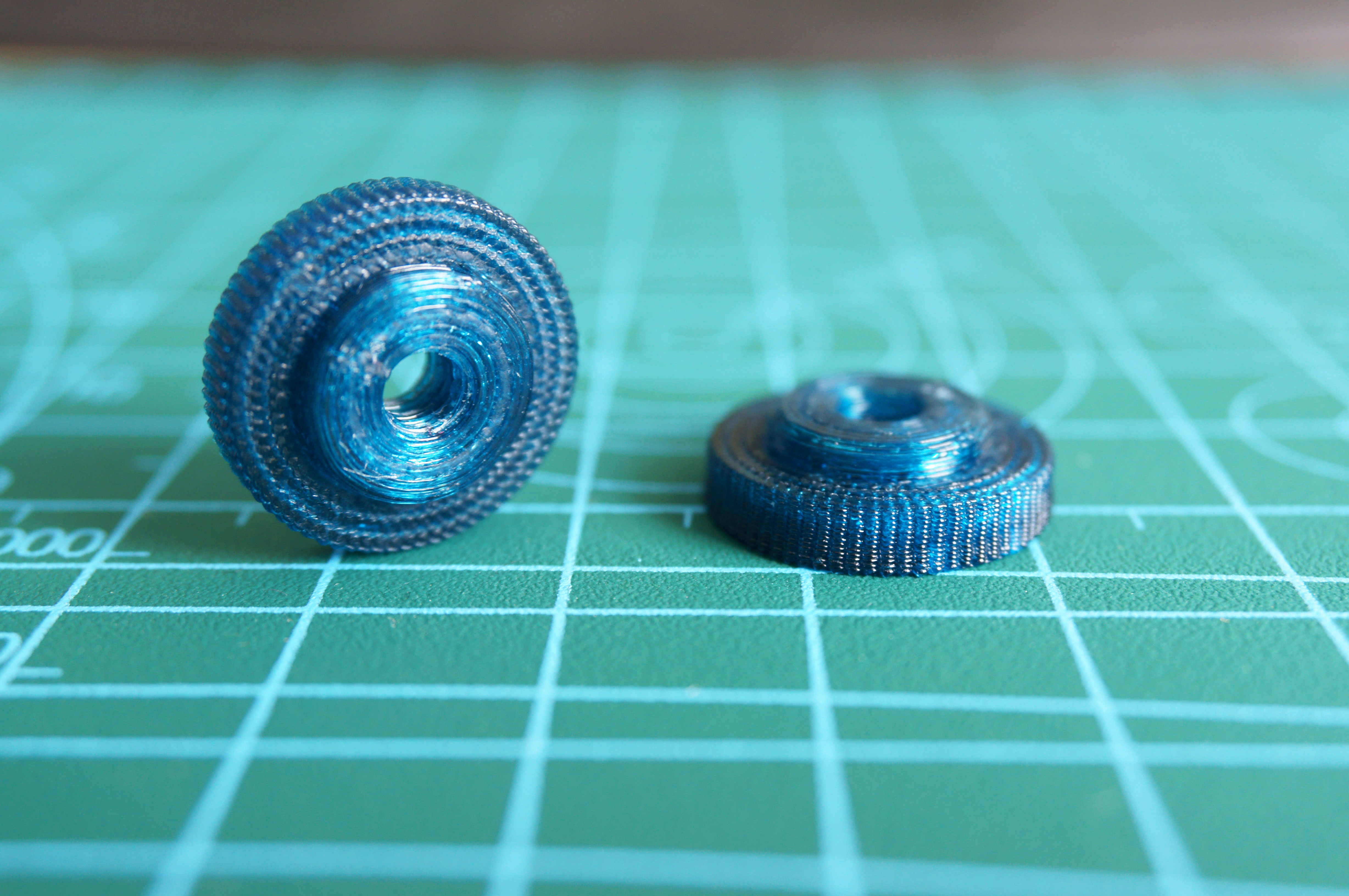

le fichier STL de la molette !

Les réglages pour l'impression de la molette sont :

couche : 0.2mm
infil : 25%
speed : 40mm/s

Molette.STL

(594.81 Kio) Téléchargé 621 fois

Voilà

[Jacques]

Très belles pièces et en plus difficile à trouver dans le commerce
