Socle multifonctionnel pour la Witbox 1+R

[Axel]

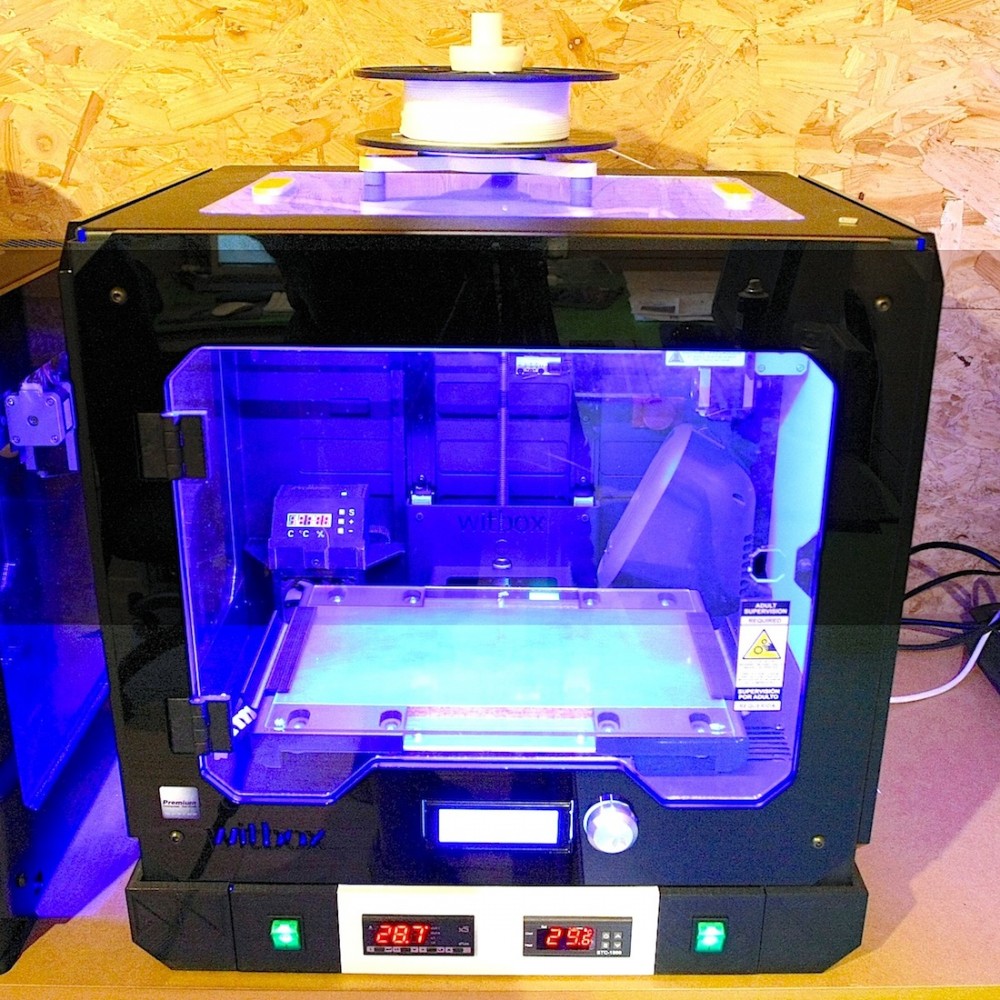

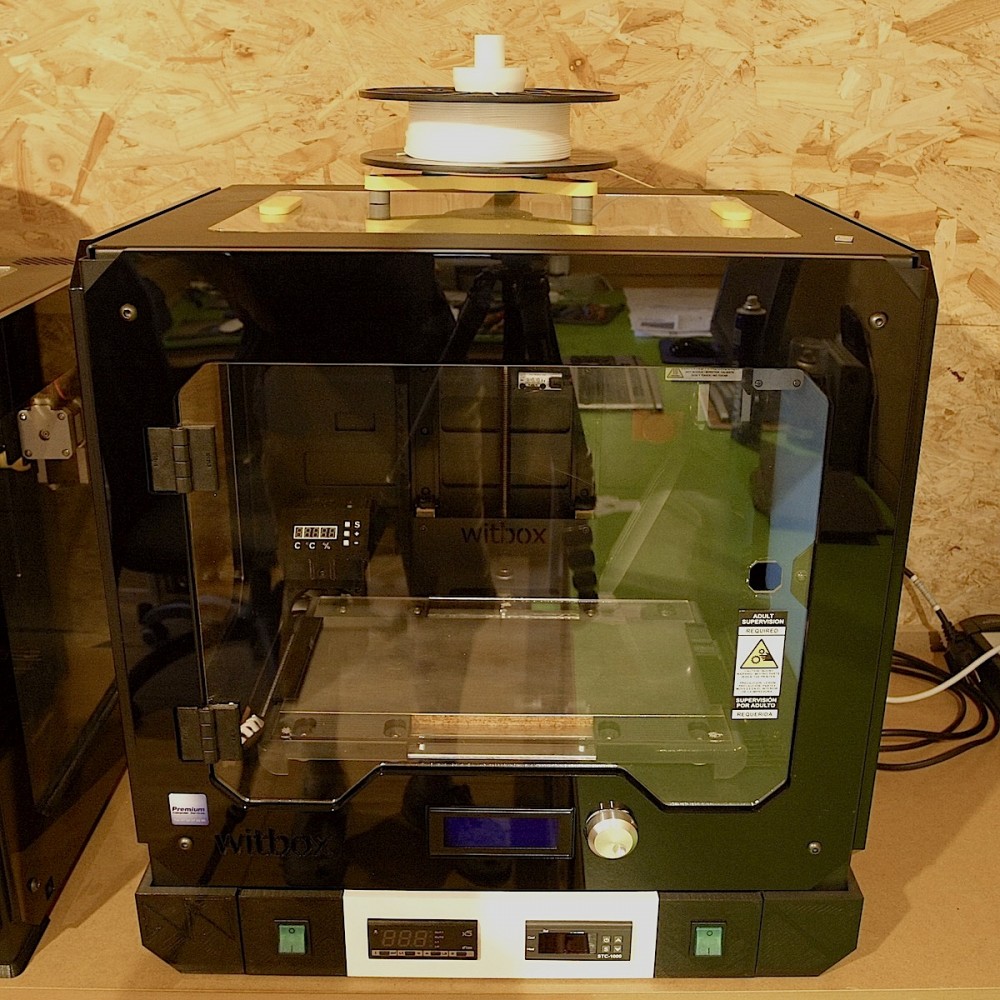

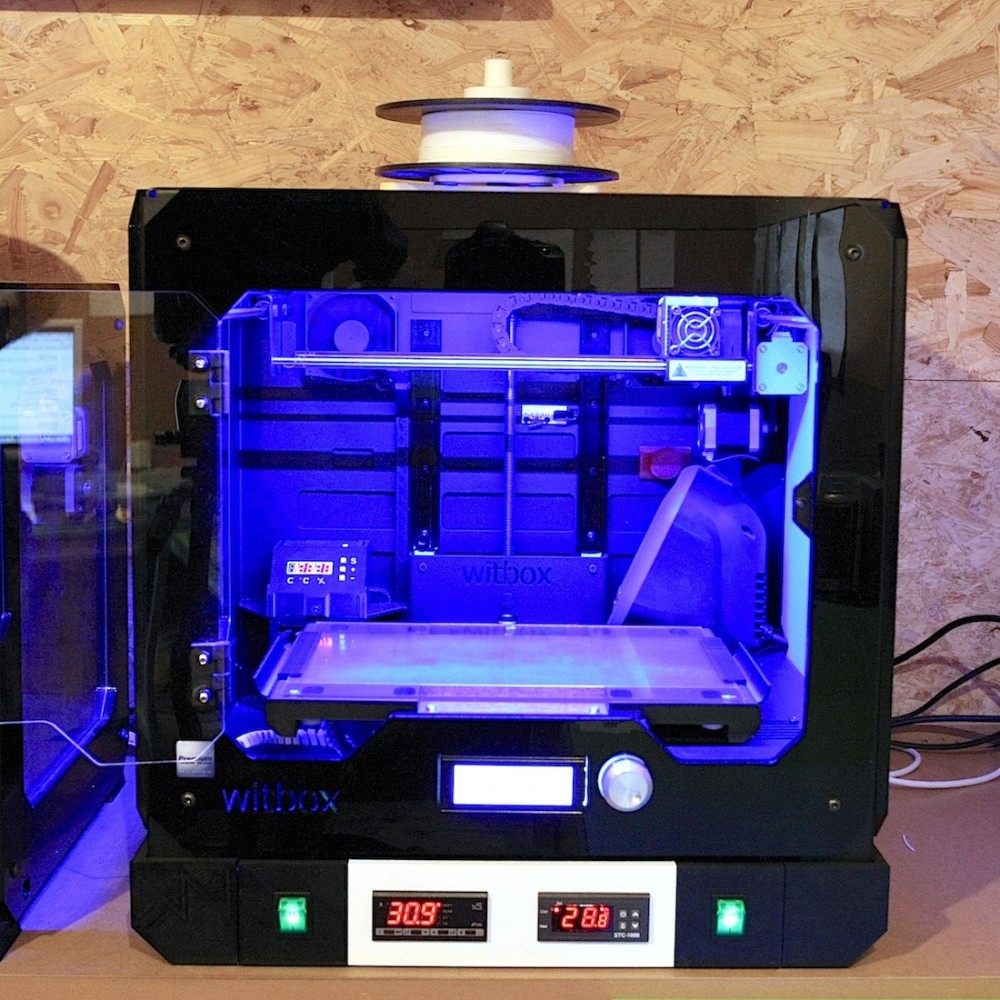

Le socle a été conçu pour incorporer divers composants sous l'imprimante :
- alimentation, commande on-off et écran de contrôle du plateau chauffant (description dans un futur fil de discussion).
- écran de contrôle d'un chauffage additionnel supplémentaire placé à l'intérieur de l'imprimante, en complément du réchauffeur installé à l'origine.
- commande on-off générale de l'imprimante. Ici, ce n'est qu'un simple interrupteur placé sur le câble d'alimentation d'origine (je ne touche en rien à l'imprimante). Le but est de pouvoir manipuler l'imprimante uniquement par l'avant (et par le dessus pour le filament).

Il est construit à partir de profilés d'aluminium de 35/35 et de 4 pieds en PLA noir.
Ceux-ci ont été imprimés face visible contre le verre, de manière à obtenir une surface lisse et brillante à l'image des faces noires de la Witbox.
Le résultat n'est cependant pas tout à fait optimum car le noir n'est pas aussi profond que celui des plaques de BQ et on peut entrevoir le chemin parcouru par la buse dans certaines conditions de lumière. Une autre couleur conviendrait sans doute mieux.

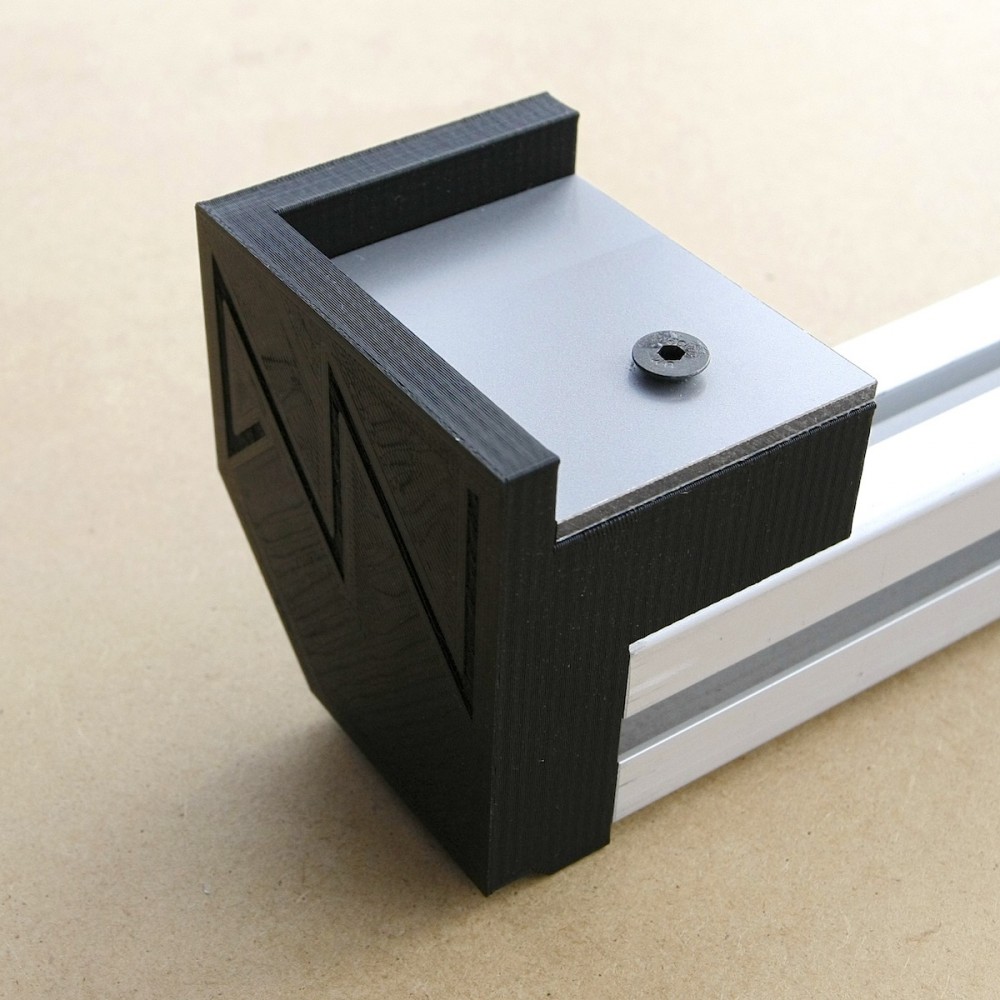

Les 4 pieds ont été renforcés par des plaquettes en Dibond (aluminium et polyéthylène) pour répartir la forte pression des fines pattes métalliques de la W1+R sur le PLA.

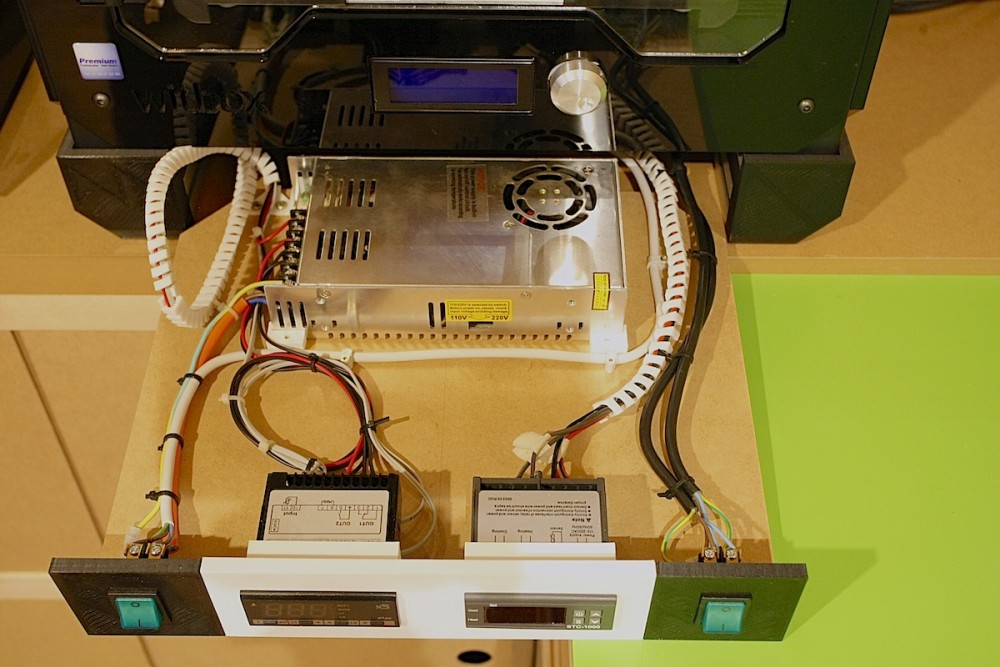

La partie centrale (entre les pieds) sur laquelle sont fixés tous les composants est un plateau de MDF (médium) qui coulisse entre les profilés latéraux.

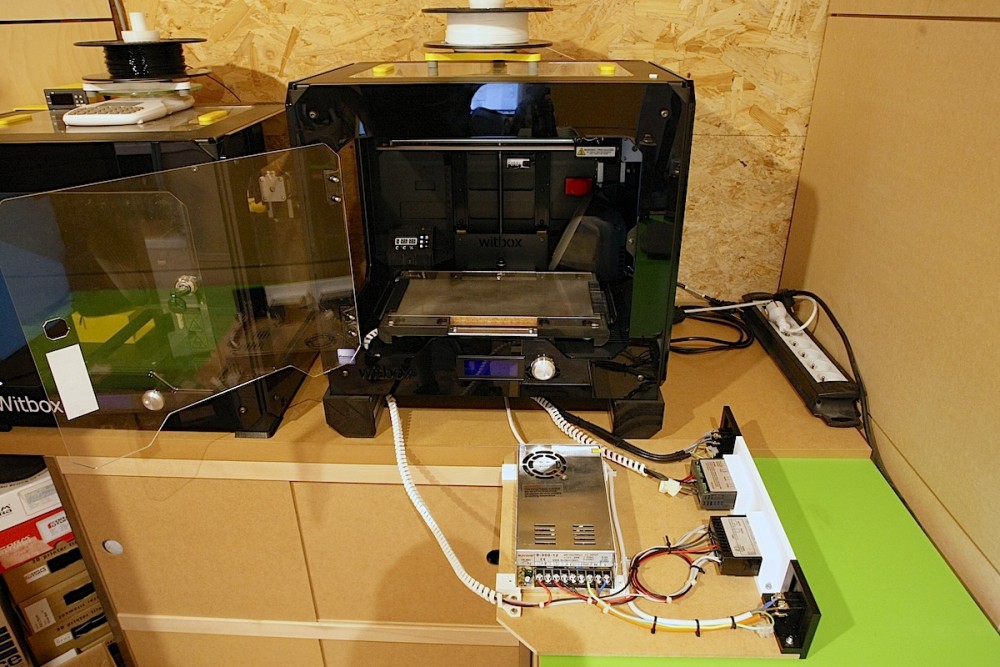

Le câblage est assez long pour permettre de sortir totalement le plateau en bois.

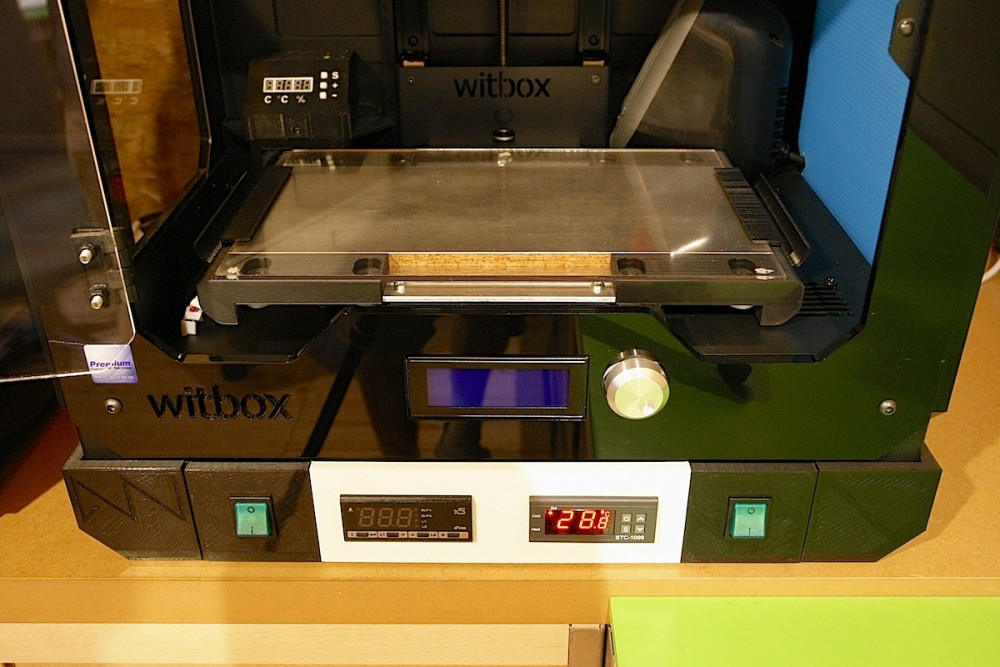

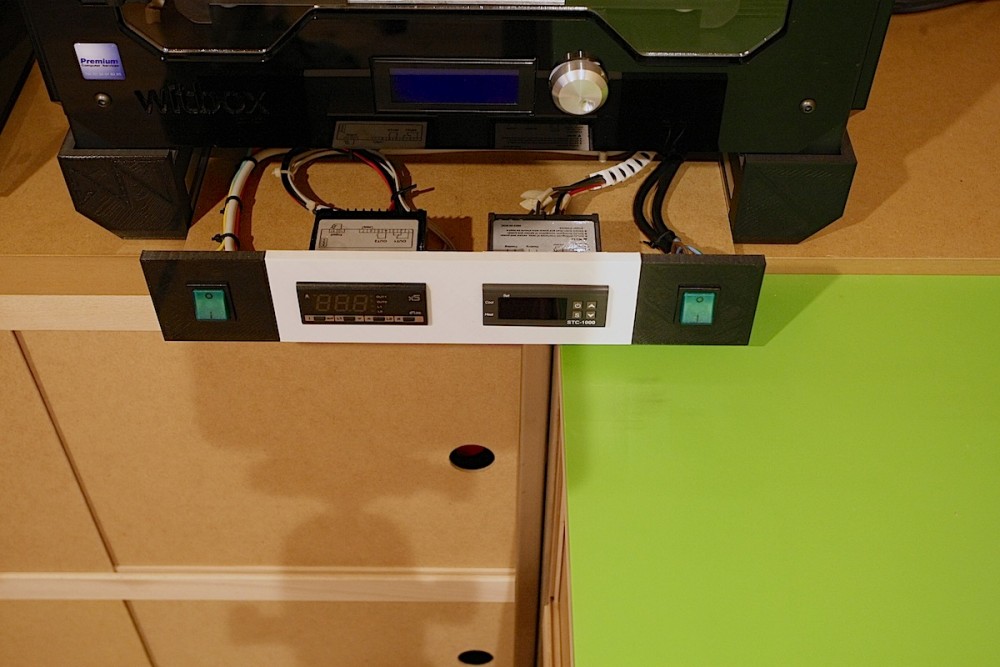

De gauche à droite :
- interrupteur plateau chauffant
- contrôleur de T° du plateau chauffant
- contrôleur du chauffage additionnel
- interrupteur général de l'imprimante

[Jacques]

Encore un maker fou, réchauffeur + super réchauffeur + plateau chauffant
Un beau montage comme d'habitude
Pour le PLA noir, peut être un coup de bombe de laque noire ?
