Engrenages cimenteuse

[touchthebitum]

Bonjour à tous

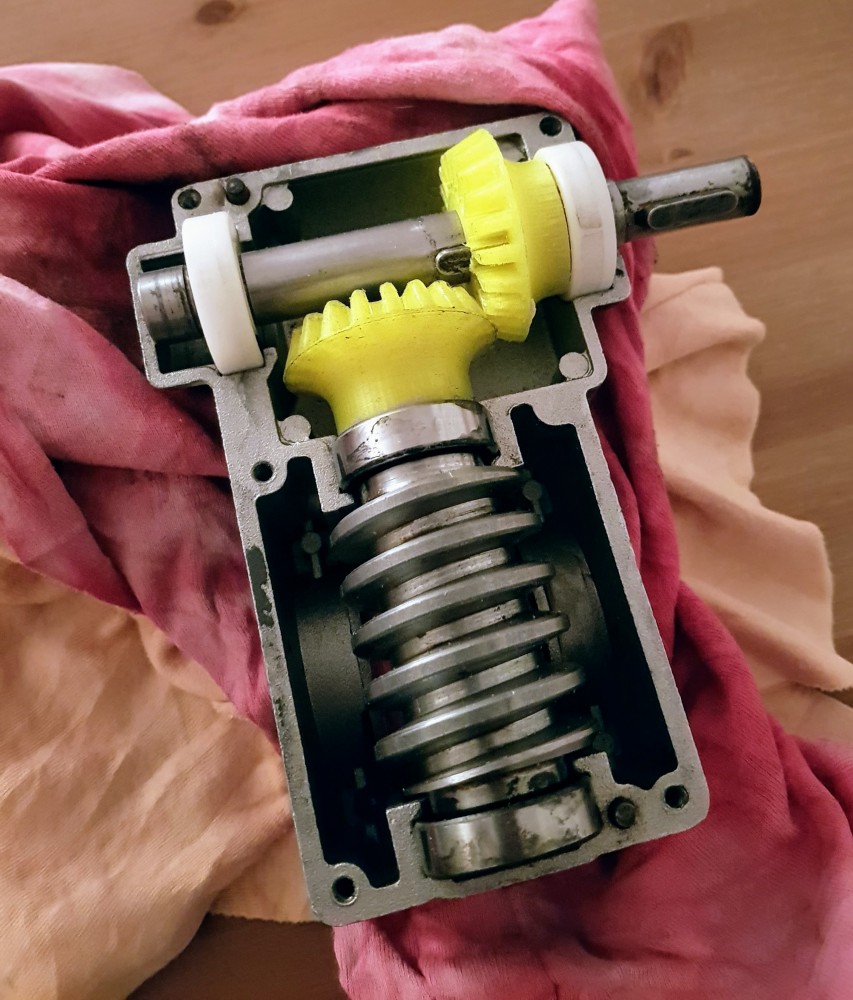

Un ami m'a demandé de lui dessiner et réaliser 2 engrenages pour sa cimenteuse ...
Il m'a confié ses 2 pièces originales que j'ai essayé de reproduire.
Je lui ai imprimé les 2 pièces en PLA en 50% de remplissage.
En actionnant le mécanisme à la main, rien ne force et tout se meut ....
L'ultime test se fera en longévité et résistance à la contrainte.
Les conseils sont les bienvenus
Merci

Engrenages

[Jacques]

Ca me semble bien maintenant la solidité reste à tester.
Ce qui me semble important à considérer c'est que les couches soient bien soudées entre elles car c'est souvent le point de rupture.
Pour avoir une bonne cohésion entre les couches il faut souder la matière le mieux possible. Ca impose une vitesse lente et des couches fines.
Donc mis à part le dessin, j'insisterais sur des couches fines (100µ) et un vitesse d'impression lente avec une ventilation faible.
Pour le dessin, moins les dents sont proéminentes, plus elles seront solides.
Un autre point à faire attention c'est la vitesse et l'échauffement des pièces qui pourrait en résulter. Je pense qu'il faut tester en charge et ensuite démonter pour vérifier l'état d'usure et de température.

[touchthebitum]

Super!
Merci Jacques pour ces précieux conseils.
Je publierai les résultats

[tfabien]

Eventuellement un test avec du HDPLA (a passer au four apres impression pour lier les couches entre elles) ?
Cela pourrait aider sur la solidité de ce point de vue...

Apres je serais plutot inquiet sur l'usure des dents dûe au frottement, et surtout pour l'usure du petit ergot maintenant l'engrenage sur l'arbre, menant à terme à un glissement de l'engrenage sur celui-ci

En fouillant un peu, un consensus semble émerger pour l'utilisation du PEEK, mais le fil est (très très) cher, et (très) éxigeant a imprimer (temperature de 330° et plus)

Reste ensuite la possibilité de faire un moule perdu en pla et couler la piece en alu, c'est l'idéal mais pas tout a fait le meme investissement temps/materiel
https://www.youtube.com/watch?v=iKgA6xGDu_c

[touchthebitum]

Oui effectivement, je me rends compte qu'il ne faut pas que je me leurre...
Merci pour les pistes

[Axel]

Il y a aussi le PLA TEC ( http://two-bears.eu//index.php?k=44) qui serait très résistant et aussi très résistant à la chaleur.
La vitesse de rotation + l'échauffement vont sans doute mettre les pignons à rude épreuve.
Voir si possible l'usage du nylon (mais il faut un plateau chauffant)

[touchthebitum]

Merci
La vitesse sera très faible mais l'usure sera au rendez-vous...
J'ai du nylon pour essayer et du PetG

[Jacques]

Il y a aussi le Pro1 d'Innofil.
Le PETG demande une impression lente et des couches fines sinon il se défibre sous l'effirt

[touchthebitum]

Il y a aussi le pom chi mais je crois qu'il faut beaucoup chauffer.
Qu'en pensez-vous de faire une petite couche intermédiaire en Tpu pour amortir les contraintes ?
