Molette réglage 0

Améliorations spécifiques à L'Hephestos 1 BQ et rien d'autre
Avatar de l’utilisateur
Jacques
Site Admin
Messages : 5672
Inscription : jeu. oct. 23, 2014 3:02 pm
Imprimante 3D : Witbox, Witbox 2 et Hephestos
Localisation : Aix en Provence
Contact :

A la demande générale et insistante, je vous donne le lien pour imprimer la molette de réglage du 0

Ne me demndez pas de faire en plus un tuto :roll:

http://www.thingiverse.com/thing:897461
Axe Z 0,5mm.jpg
Fichier, enregistrer sous puis insérer dans Word et imprimez (ca devrait être à la bonne taille)
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Avatar de l’utilisateur
Jacques
Site Admin
Messages : 5672
Inscription : jeu. oct. 23, 2014 3:02 pm
Imprimante 3D : Witbox, Witbox 2 et Hephestos
Localisation : Aix en Provence
Contact :

Je viens de faire une modification sur cette molette afin de la rendre plus simple à réaliser et à monter.

- ajout d'un pas de vis afin de visser la vis bien droite.
- ajout de l'index imprimé

Les index longs font 100µ et les courts 50µ

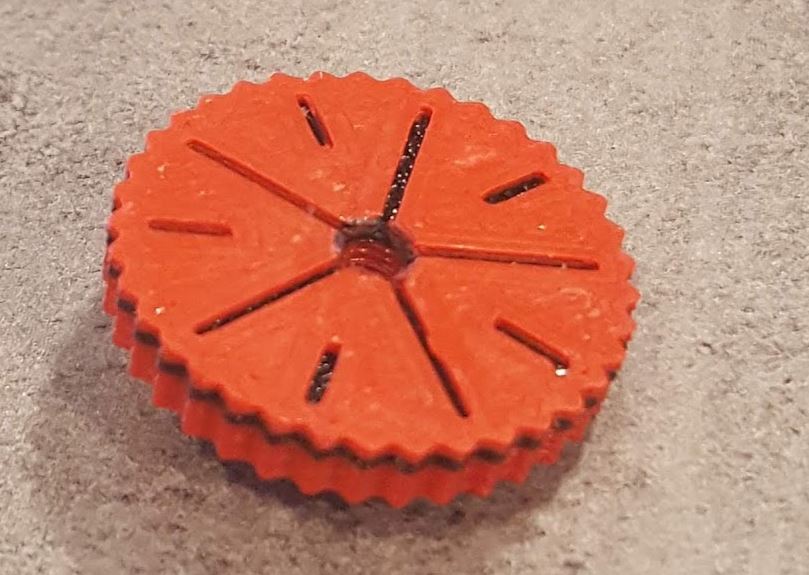

Molette Z avec index.JPG
Molette Z avec index.JPG (79.56 Kio) Consulté 4687 fois
Impression à 100µ afin d'avoir un pas de vis utilisable et en deux couleurs mais ce n'est pas indispensable. Montez une vis bien droite pour faire le filet avant de l'installer sur votre imprimante. Ne forcez pas de trop avec la vis afin de ne pas casser la pointe. Le support switch Z ici viewtopic.php?f=52&t=1333 permet de mettre la switch un peu plus bas pour laisser la place à cette molette. Notez que cette dernière pièce est indispensable afin d'avoir un 0 stable dans le temps.

Le fichier STL
Molette_Z_V2.zip
(482.63 Kio) Téléchargé 487 fois
Cette molette a un usage lorsque mon imprimante est froide afin de baisser le niveau de la tête de 50µ pour la première impression. Avec les molettes crantées (viewtopic.php?f=52&t=2224) et des bons ressorts, il n'y a aucune variation du plateau dans le temps.

Lien Thingiverse https://www.thingiverse.com/thing:897461
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
