, celui d'imprimer un clip pour bloquer le fil sur la bobine.Projet traité des centaines de fois sur Thingiverse mais sans trouver quelque chose qui me plaise.
En fait la plupart du temps les clips se fixent sur le rebord de la bobine, c'est pratique mais :
- le rebord n'est pas d'une épaisseur standard
- le clips peut se retirer lors de la manipulation des bobines entre elles
Donc j'abandonne l'idée de ce modèle
Reste alors le clip qui fixe le fil sur lui-même.
- il y a ceux qui demandent de dérouler la bobine pour bloquer le clips sous une spire et ensuite clipser le fil, long à faire.
- plus pratique mais pas assez rapide, le clip qui se fixe sur une spire libre et ensuite sur le bout du fil libre
Je redessine donc un projet de clip qui va associer la technique des deux spires mais sans avoir à dérouler le fil. Je tente donc un clip en retrait de l'autre afin de clipser en premier le fil libre et ensuite un des fils de la bobine sans devoir la dérouler.

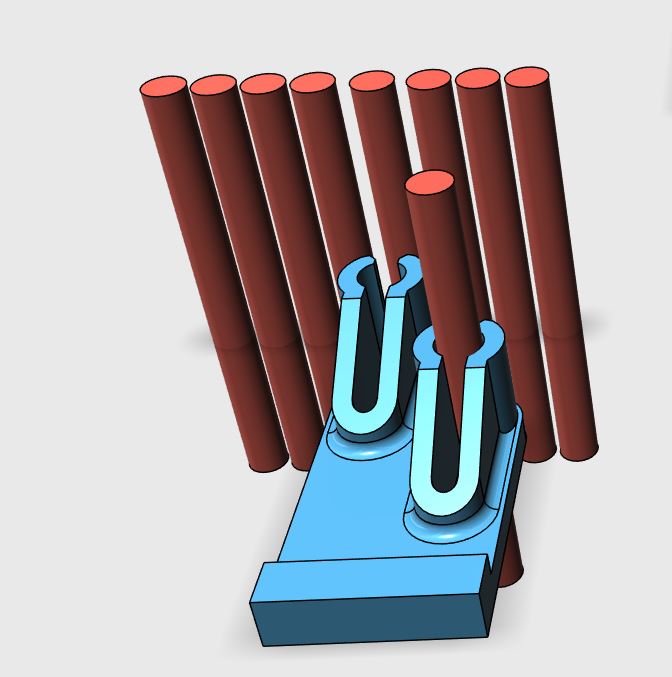

Ca ressemble à ça en situation, en haut la bobine et clipsé le fil de début.
- Clipfil.JPG (49.12 Kio) Consulté 13857 fois

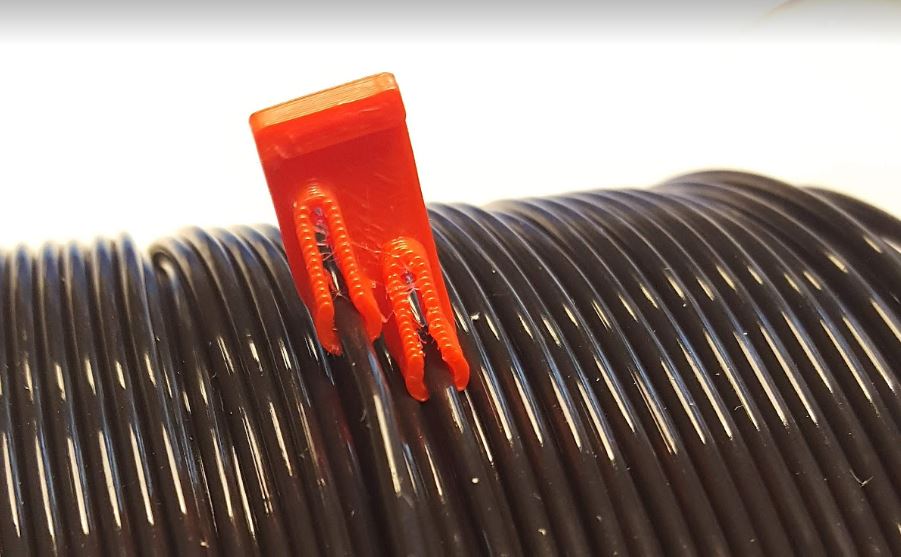

- Clipfil realisation.JPG (77.39 Kio) Consulté 13857 fois

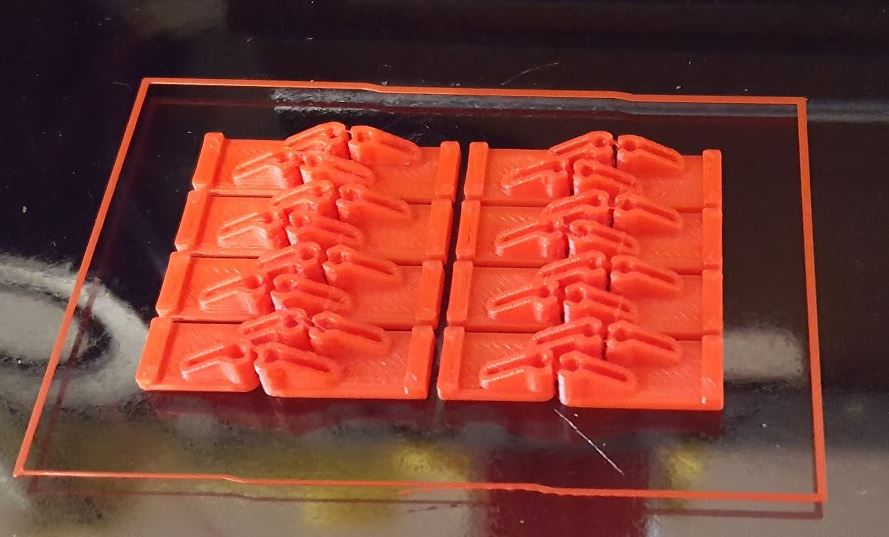

Le zip du g-code de 16 pièces adapté aux imprimantes BQ 40 minutes d'impression, 4 grammes de PLA et un coût de 8 centimes
Attention, l'impression en sera pas centrée sur les imprimantes à plateau rectangulaires, mettez assez de laque, le bloc fait 62x36mm et est au milieu d'un plateau 20X20.
Suivant le PLA utilisé, vous pouvez avoir à ouvrir avec un cutter quelques clip
- Clipfil realisation3.JPG (69.21 Kio) Consulté 13854 fois
Le 123D 16x Thingiverse https://www.thingiverse.com/thing:4138864
