Adaptateur photo pour microscope

Les fichiers de cette réalisation sont sur Thingiverse https://www.thingiverse.com/thing:4010920

Ce n'était pas simple de tenir le téléphone à la bonne distance, au centre de la lentille du microscope et prendre une photo en appuyant sur l'écran, le tout sans bouger d'un poil...

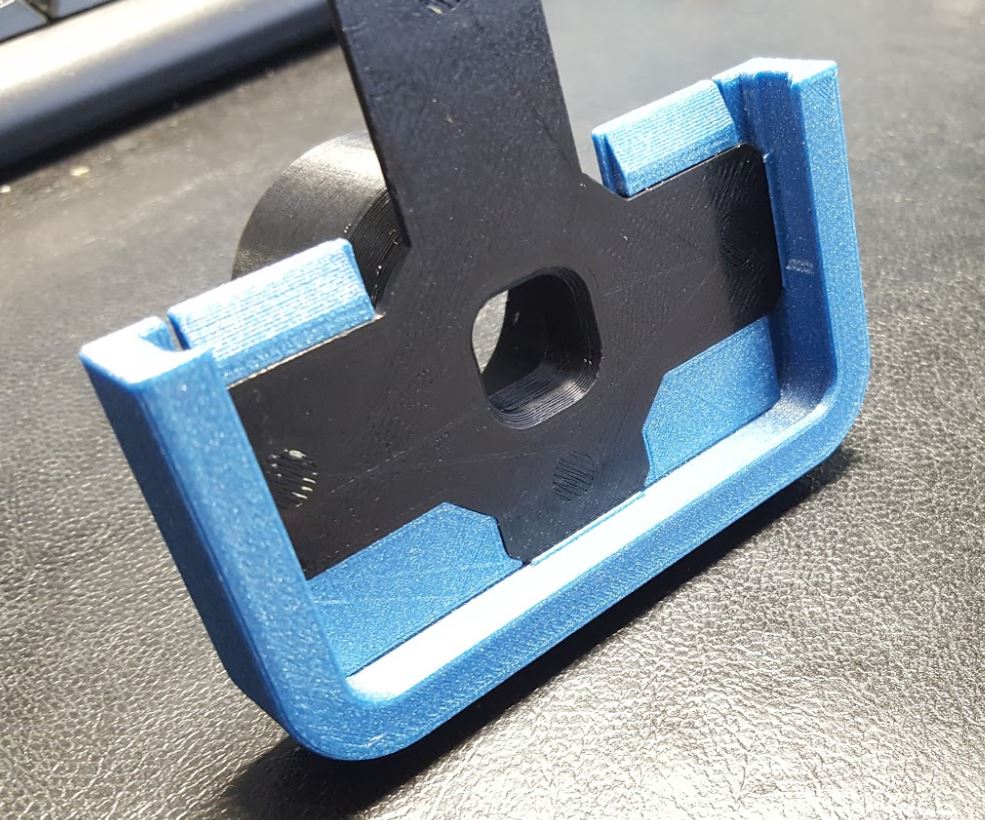

J'ai donc commencé par la partie noire qui centre le téléphone sur l'oculaire à la bonne distance.
Bon résultats, c'est pratique mais pas suffisant pour un fainéant comme moi :ohdamn:
Je me suis dit que si le téléphone tenait seul ce serait mieux.

J'ai donc dessiné un carter qui vient se glisser dans le téléphone et se clips coinçant le téléphone en sandwich.
Voila qui est fait, et ca fonctionne, même plus besoin de toucher l'écran il répond maintenant à la voix ! (c'est une fonction intégrée au téléphone bien pratique pour éviter de bouger)

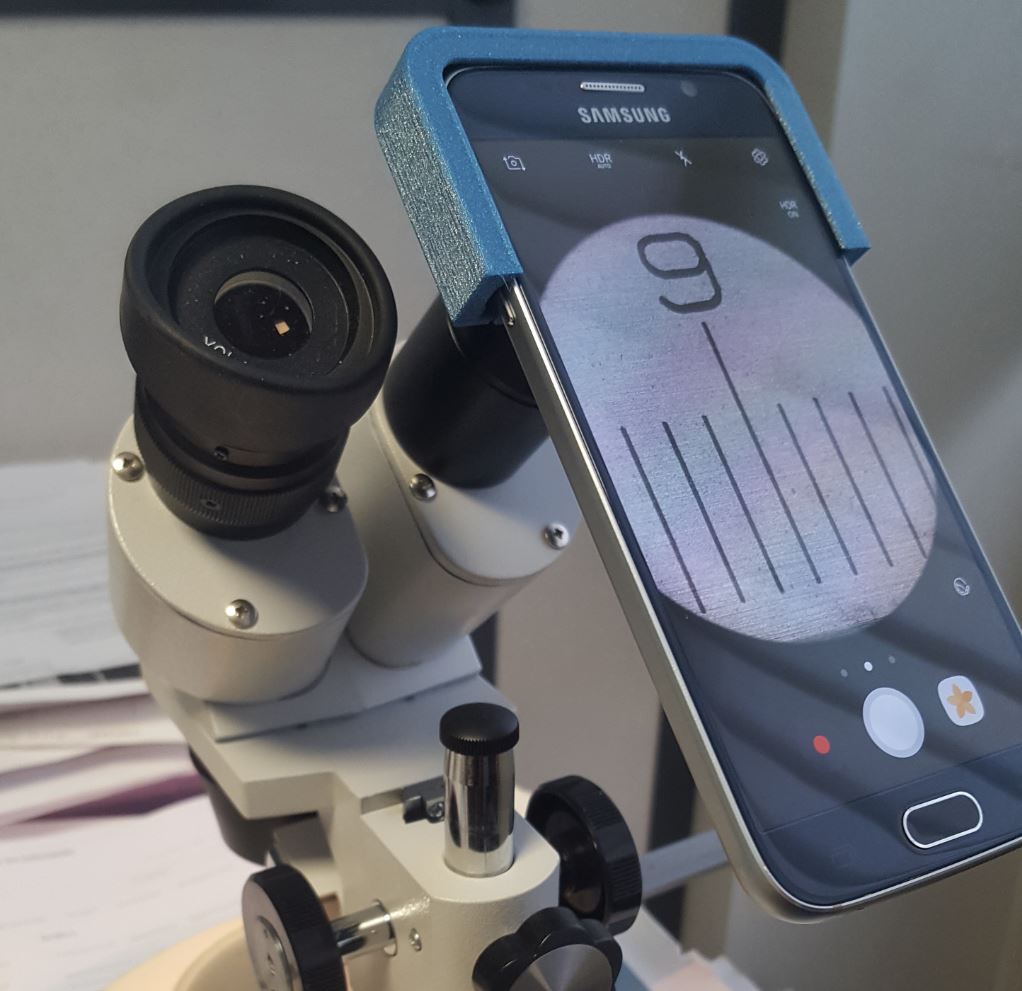

S6 holder action.JPG

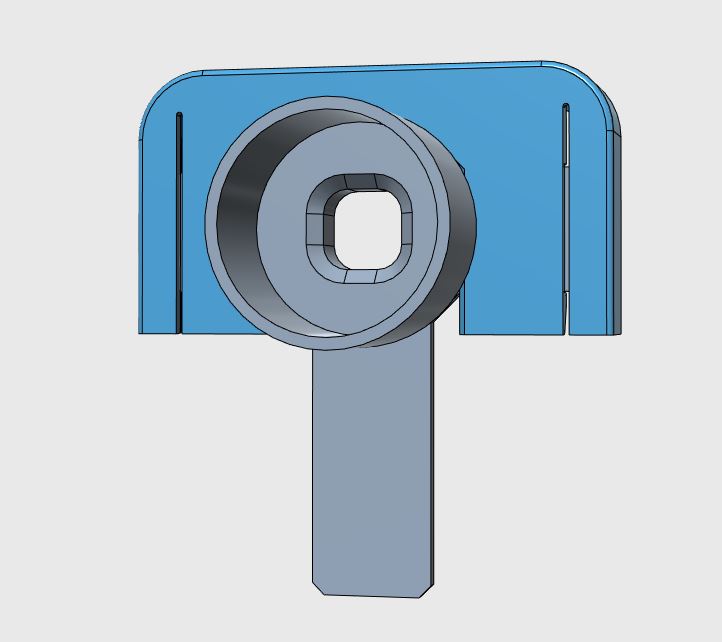

S6 holder face.JPG
S6 holder face.JPG (34.75 Kio) Consulté 29749 fois

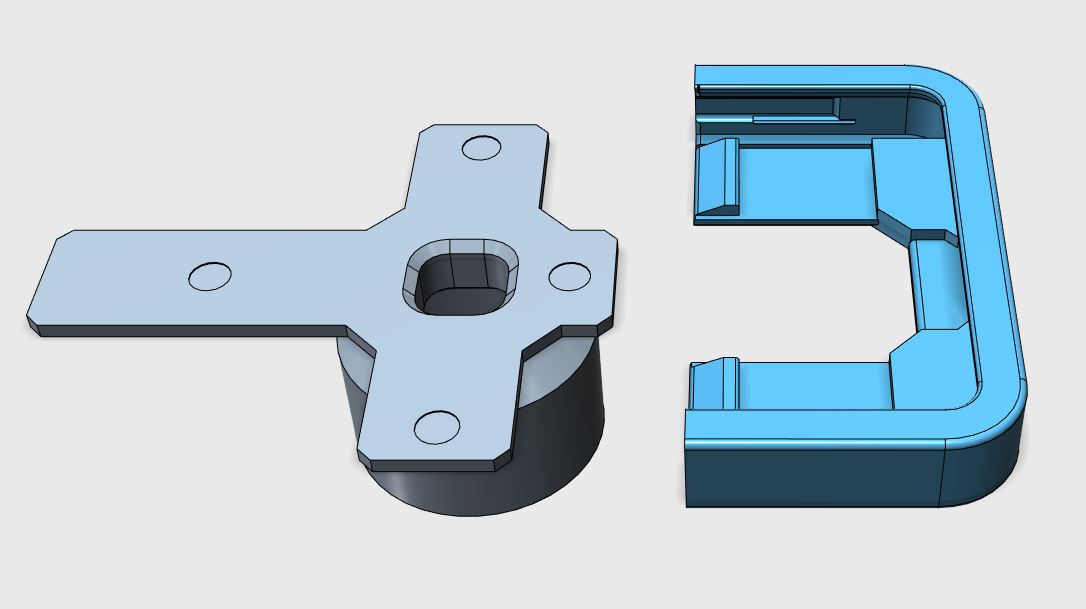

S6 holder open.JPG
S6 holder open.JPG (49.8 Kio) Consulté 29749 fois

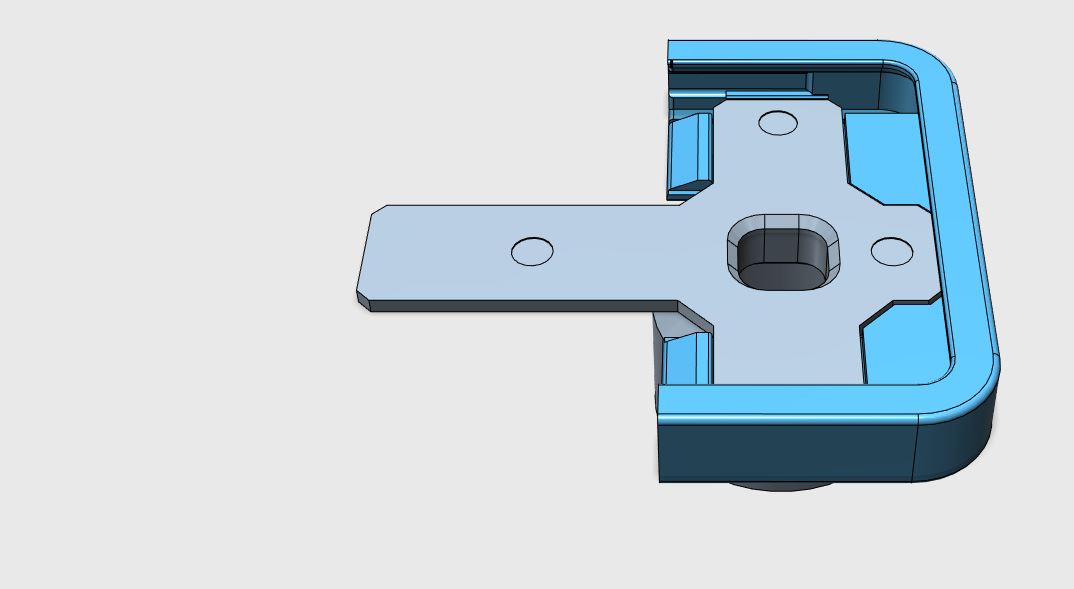

S6 holder closed.JPG
S6 holder closed.JPG (41.08 Kio) Consulté 29749 fois
S6 holder photo.JPG
S6 holder photo.JPG (167.8 Kio) Consulté 29738 fois
Si quelqu'un veut les fichiers, pas de problème, il suffit de demander
Le microscope à des oculaires de 33mm et le téléphone est un Samsung S6

Pour finir un détail d'une impression couleur pro d'une carte de visite
La largeur de l'image correspond à 2,7mm sur la carte. Suivant votre écran un rapport de près de 100x alors que mon binoculaire est réglé sur 20x
Impression jet d'encre.JPG
Impression jet d'encre.JPG (121.74 Kio) Consulté 29738 fois
Comme quoi, de près l'impression jet d'encre laisse aussi à désirer
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Haut
Thomas
Contributeur actif
Messages : 277
Inscription : mer. sept. 23, 2015 6:57 am
Imprimante 3D : taf : Witbox 1 +DDG / UP Box
perso : Hephestos 2 + plateau chauffant / W1 +DDG

Ca me titille, forcément. A l'occasion je volerai un microscope à coté...
En tout cas quel souci du détail, il y a même les marques de doigts d'éjection du moule sur la pièce noire !
Haut
Avatar de l’utilisateur
Jacques
Site Admin
Messages : 5676
Inscription : jeu. oct. 23, 2014 3:02 pm
Imprimante 3D : Witbox, Witbox 2 et Hephestos
Localisation : Aix en Provence
Contact :
Contacter Jacques

Ces marques sont en fait des résidus de Patafix dans des trous qui servait à l'origine à tenir le téléphone sur le support.
C'était pratique mais pas assez pour laisser le téléphone sans le retenir avec une main.
C'est après avoir créé ce support que j'ai dessiné l'autre pièce qui maintient l'ensemble.
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Haut
Avatar de l’utilisateur
Jacques
Site Admin
Messages : 5676
Inscription : jeu. oct. 23, 2014 3:02 pm
Imprimante 3D : Witbox, Witbox 2 et Hephestos
Localisation : Aix en Provence
Contact :
Contacter Jacques

Les fichiers de cette réalisation sont sur Thingiverse https://www.thingiverse.com/thing:4010920
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Haut
Thomas
Contributeur actif
Messages : 277
Inscription : mer. sept. 23, 2015 6:57 am
Imprimante 3D : taf : Witbox 1 +DDG / UP Box
perso : Hephestos 2 + plateau chauffant / W1 +DDG

Merci!
Haut
Avatar de l’utilisateur
Jacques
Site Admin
Messages : 5676
Inscription : jeu. oct. 23, 2014 3:02 pm
Imprimante 3D : Witbox, Witbox 2 et Hephestos
Localisation : Aix en Provence
Contact :
Contacter Jacques

Il suffisait de me le demander... :ohdamn:
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
Haut
Thomas
Contributeur actif
Messages : 277
Inscription : mer. sept. 23, 2015 6:57 am
Imprimante 3D : taf : Witbox 1 +DDG / UP Box
perso : Hephestos 2 + plateau chauffant / W1 +DDG

Jacques a écrit :Il suffisait de me le demander... :ohdamn:
Je sais bien, je l'avais lu et je ne me serais pas privé de la faire si j'avais eu le même téléphone ou un usage plus régulier de microscopes... Mais ça ne m'empêche pas de remercier pour le partage ;)
