Première impression avec Hephestos 2

[Jacques]

La vis Z en bougeant latéralement aura tendance à décaler très légèrement les couches verticales.
Il faut autant que possible analyser ce qui pourrait provoquer ce phénomène, angle du moteur par rapport au Z, vis tordue, serrage de la vis pas dans l'alignement du Z.
Bref, c'est un peu d'observation et de petites touches de rectifications

Le bruit résulte d'une vibration due à la vitesse mais qui n'aura pas d'incidence sur l'impression.

[Budi67]

D’après le gars que j'ai au téléphone de chez Bq, que la vis ai un 8, cela n'a aucune incidence vue qu'il y a le guidage linéaire.

J'ai refait l'assemblage coupleur/tige fileté/moteur du coté gauche car j'avais mis la vis trop bas.
Je suis entrain de refaire un test avec un cube en 0.2 puis 0.1
Cube 0.2 imprimé, pour l'instant le cube 0.1 à l'air normal

J'aurais par contre encore une question sur le ventilo de la buse.
Il fait un sacré boucan et on à l'impression qu'il à des raté !!
Une petite vidéo pour le bruit, en espérant qu'on l'entende bien.


Dans la configuration experte de refroidissement, j'ai mis comme ceci comme réglage pour que le ventilos ne s’enclenche pas de suite.

[Jacques]

D’après le gars que j'ai au téléphone de chez Bq, que la vis ai un 8, cela n'a aucune incidence vue qu'il y a le guidage linéaire.

Sachant qu'un roulement doit nécessairement avoir un jeu de fonctionnement, même minime, celui-ci se retrouvera sur l'impression si une pression est exercée sur un coté. C'est ce qui explique que le pas de vis se retrouve exactement sur la paroi verticale de l'impression.

J'ai vu de nombreux systèmes soi-disant parfait, même les glissières Igus ne sont pas complètement efficace. Il reste que le seul moyen de limiter le wobble est d'avoir un accouplement Z parfait.
Il n'y a rien de difficile, il faut juste ajuster le plus finement possible les pièces.

[Budi67]

Comme dit précédemment, j'ai démonter/remonter l'axe ou la tige est bien vrillé et ça à l'air d’être beaucoup mieux.
Comme vous l'avez bien préciser, il faut vraiment prendre le temps pour bien le faire.
Je vais quand même voir si j'ai pas de la tige fileté en rab dans la cave, elle sera plus droite que celle que j'ai sur la machine.
Faut juste espérer que j'ai le bon diamètre !!!

[Budi67]

Bonjour à tous

J'ai remarqué un truc bizarre avec la courroie de l'axe X sur la poulie ou y'a le tendeur.
Elle fait un drôle de balais , elle dandine sur le poulie

C'est normal ??



Merci beaucoup

(a moins que je voie de nouveau un truc bizarre et c'est normal )

[Jacques]

La courroie semble mal alignée avec la poulie. Si c'est le cas elle tentera de "monter" sur la flasque de la poulie.
Ce problème peut se produire quand l'alignement n'est pas parfait ou avec une courroie pas assez tendue.
Il faut bien tendre la courroie et regarder ce qui n'est pas bien en ligne pour le corriger.

[Budi67]

Effectivement Jacques, mauvais alignement !!

Erreur de montage du sens de la poulie du moteur.
Mise à l'endroit et hop, plus de dandinement

[Budi67]

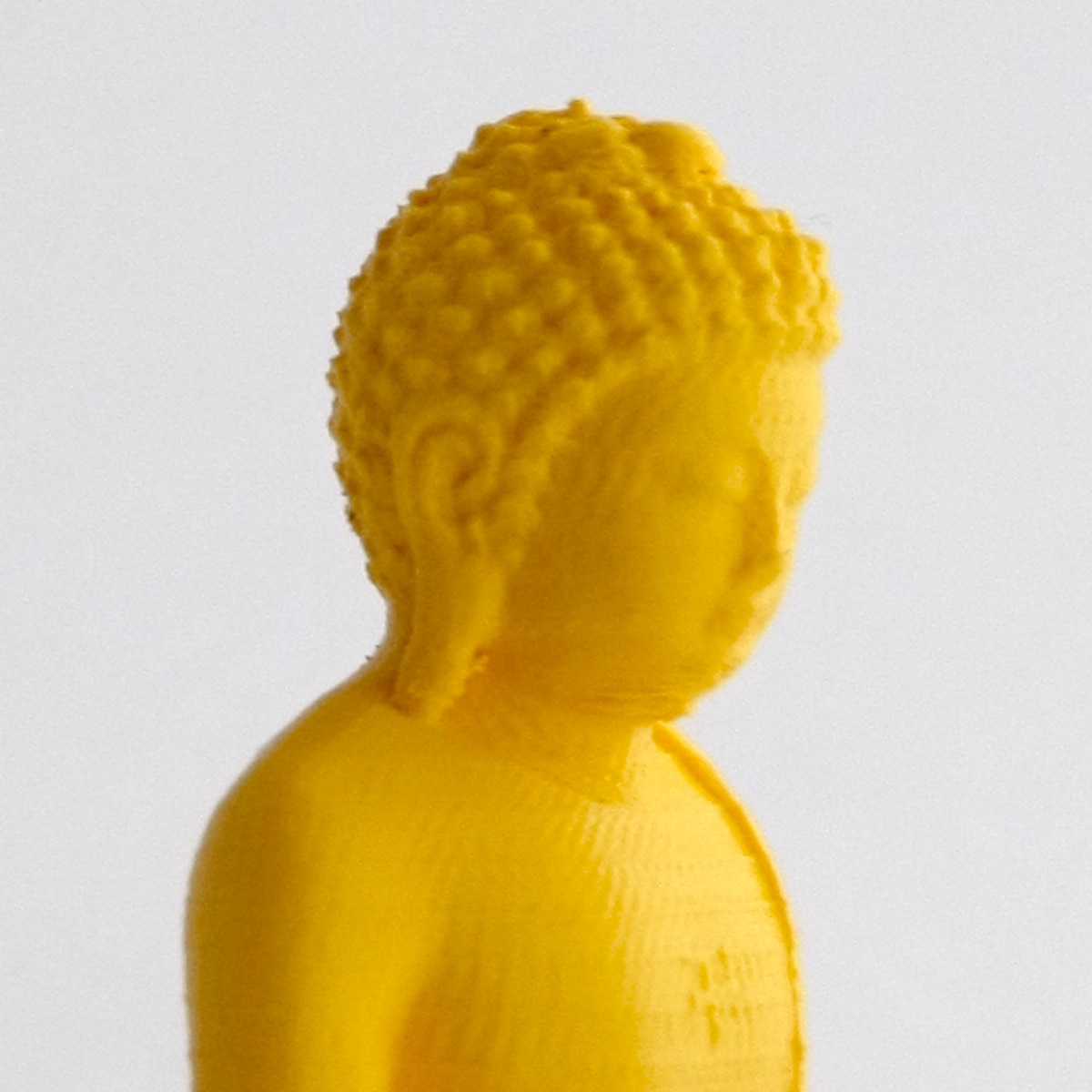

Voici un petit test d'impression en 50μ
Hauteur 6 cm

[Axel]

Magnifique impression !
l'une ou l'autre photos de détails seraient les bienvenues pour apprécier toute la finesse des détails.
Quel filament ?

[Jacques]

C'est en effet très propre
On voudrait un détail en photo et la marque du fil utilisé

[Budi67]

Mais comme pour tout, plus on ce rapproche, plus on voit les défauts

Imprimé avec du Innofil

[Axel]

C'est un fichier trouvé sur Thingiverse ?
Je ferais bien l'expérience avec ma vaillante Witbox !

[Budi67]

Oui, voici celui que j'ai utilisé ==> http://www.thingiverse.com/thing:1374362

[Axel]

Juste pour comparer avec ma Witbox 1; sinon j'ai fait un autre topic avec d'autres images

[Axel]

Avantage à l'Héphestos 2 : Plus de finesse et de détails dans le Bouddha de Budy : filament ou imprimante ?
Difficile à dire !
