La seconde Hephestos 2 de Willy

[Jacques]

Si je comprends bien on en est à la dernière phase, la recherche du 0 Z
Quand le tête puche le plateau Est-ce que la led de la carte s'allume ?
Si oui mais il continu à descendre c'est que le câble n'est pas bien branché

Je regarde vos vidéo de drone, c'est superbe avec la musique et de belles images

[Willy Vilter]

Oui, quand la buse touche le plateau, la led s'allume.

Bonne nuit !

[Jacques]

Si led s'allume et que le Z continu à descendre c'est que le capteur est mal branché sur la carte
Une vidéo courte pourrait me le confirmer

Bonne nuit Willy

[Willy Vilter]

Bonjour Jacques,

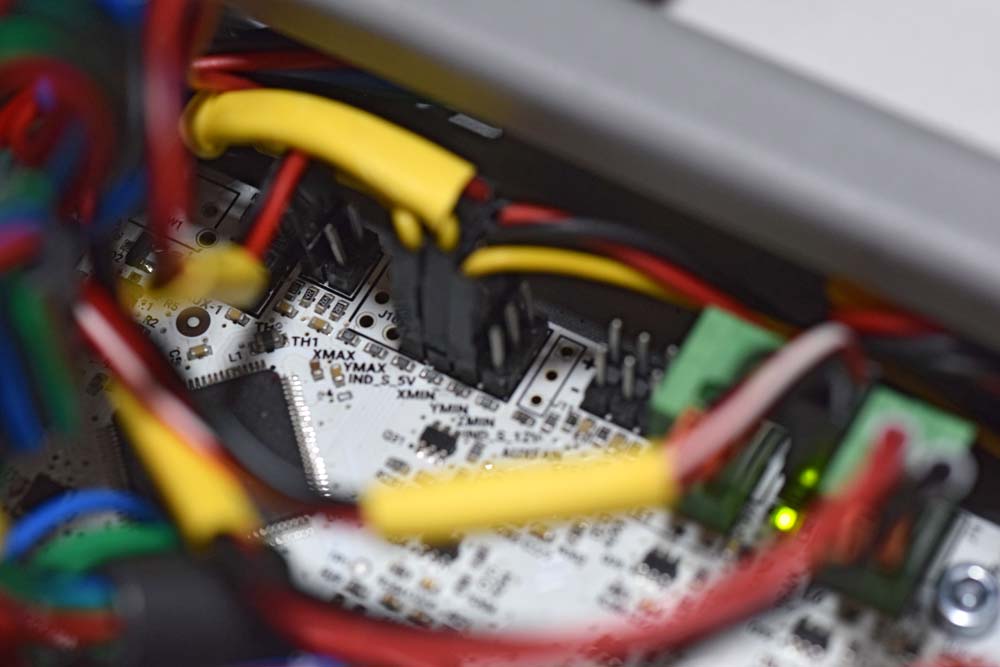

la buse est encore venue s'écraser sur le plateau. J'ai coupé l'alimentation puis remonté l'extrudeuse manuellement jusqu'à l'allumage de la led qui s'est produit à 3,30 mm du plateau. Je vous joins une photo des branchements : sur 1 IND S 5v, sur 2 X, sur 3 Y.


[Picco 77]

Questions:

Quand la machine est sous tension, la led est elle allumée ou éteinte?
SI éteinte, passe un tournevis sous le capteur, elle doit s'allumer!

Vérifier que le connecteur sur le capteur est bien branché, et dans le bon sens, dsl, là je n'ai pas Titine sous les yeux.

On touche au but.....

[Willy Vilter]

Oui la led d'allume avec un objet métallique, mais n’arrête pas le moteur lors du processus d'initialisation.

[Picco 77]

On avance,
donc en descente, si tu passes un objet métallique elle doit s’arrêter!!!
Sinon mauvais câblage.
Tu peux tenté une MAJ sur le lien suivant, mais je penche plus pour le cablage.
https://storage.googleapis.com/impresor ... x86-64.exe

[Jacques]

La led doit être allumée lorsque la carte se trouve à 4mm du plateau mais doit rester allumée si elle se trouve plus basse que 4mm. Il n'y qu'au dessus de 4mm qu'elle s'éteint.
Si elle fonctionne comme décrit plus haut, il n'y a que deux solutions le câble derrière la carte est mal branché (regardez si il n'est pas décalé ou mal branché sur la carte zum (la photo ne montre pas si c'est le bon câble et n'est pas assez précise pour bien voir

Comparez avec votre autre imprimante

[Willy Vilter]

Ça y est, j'ai trouvé ! J'avoue que c'est un peu gros (et même beaucoup) ! Le capteur sur Z était monté à l'envers c'est-à-dire la partie arrondie vers l'arrière ! . Je suis d'autant plus impardonnable que, comme me l'a dit plusieurs fois Jacques, j'ai une machine modèle.

À cet âge, ça ne devrait plus toucher à ces trucs-là !

Je rectifie et vous tiens au courant.

Merci 1000 fois à vous deux !

[Willy Vilter]

Jacques, l'horloge du site est toujours à l'heure d'hiver

[Jacques]

[Picco 77]

Euh Willy, là c'est impardonnable
Mais ça tourne !!!
Jacques l'horloge n'est toujours pas à l'heure.

[Jacques]

Passez sur votre panneau de control utilisateur pour passer à l'heure d'été

[Willy Vilter]

Grosse déception ! Malgré la rectification soigneusement faite, le problème persiste. La buse vient toujours toucher le plateau. J'ai dû remonter l'extrudeuse manuellement. N'y a-t-il pas un problème de firmware ? Comment savoir sur quel je suis ?

[Willy Vilter]

Je rappelle aussi que le plateau chauffant est monté, branché sur la carte mais pas connecté au secteur.
