Plateau chauffant Hephestos 2

[MeKam]

et de trois

[Jacques]

Vous ne voulez pas attendre le prix ?

[Picco 77]

Ben tout compte fait........non

[Jacques]

[Torvast]

Bonjour,

Y aura t'il une version 2017 de l'Hephestos 2 comme pour sa petite sœur sur votre boutique avec ce plateau chauffant ?
Je serai bien tenté d'en prendre une avec une buse de 0.2mm et le plateau chauffant .

[Jacques]

Je ne pense pas que cette version soit dans les papiers de BQ
Comme pour les autre imprimantes BQ favorise le plateau verre pour sa facilité d'usage. L'option est proposée pour ceux qui ont un usage précis, ca restera une option.

[Pinaute]

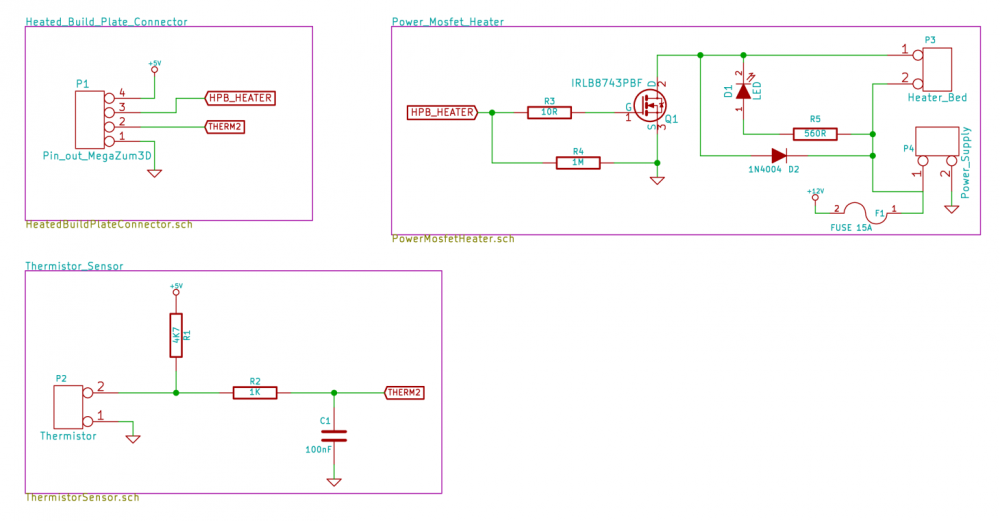

J'ai mis à jour le schéma, j'ai ajouté le bornier pour l'alimentation 12v :

Schema heated Bed Hephestos 2

Ci-dessous l’implémentation des composants :

PCB heated Bed Hephestos 2


Ci-dessous la carte vue des deux faces :

PCB heated Bed Vue du dessus


PCB heated Bed Vue du dessous


J'ai testé la carte :

• - le plateau chauffe, en alimentant la pin "PIN_HEADER" en 5v
  - la sonde indique correctement la température

Quand la carte est connectée à la Zum Mega 3D, je ne peux pas piloter la sortie "PIN_HEADER" depuis le logiciel Octoprint qui envoie la commande M140 S60

Dans le fichier pins_BQ_ZUM_MEGA_3D.h pour l'Hephestos 2 https://github.com/MarlinFirmware/Marli ... _MEGA_3D.h les valeurs indiquées aux lignes 36 à 39 sont-elles correctes ?

[Jacques]

La commande de chauffe du plateau est plus M190 S50, le plateau chauffe et l'imprimante attend d'atteindre la température. M140 n'attend pas d'atteindre la température mais devrait fonctionner aussi.

Je ne vois pas ce que vous voulez dire par "je ne peux pas piloter la sortie "PIN_HEADER""

[Jacques]

Vous devriez prendre le firmware chez BQ car un exemple de configuration n'est pas forcément viable et souvent non testé.
https://github.com/bq/Marlin

[Pinaute]

J'y est passé toute la matinée mais c'est bon ça fonction

Je ne vois pas ce que vous voulez dire par "je ne peux pas piloter la sortie "PIN_HEADER""

En effet ce n'est pas claire: ce n'est pas "PIN_HEADER" mais "HPB_HEADER"(la pin 2 du connecteur J13). Je ne peux pas piloter la sortie sortie "HPB_HEADER", c’est à dire, elle ne change pas d'état, peu importe l'instruction M190 ou M140.

J'ai donc testé avec le firmware de chez BQ. A noter que la compilation fonctionne uniquement avec la version Arduino 1.6.7
Dans le fichier de configuration je modifie la ligne #define TEMP_SENSOR_BED 0 en #define TEMP_SENSOR_BED 1 pour indiquer la référence du capteur. Mais lors de la compilation, j'ai un message d'erreur et j'ai trouvé un fil de discutions ouvert à ce sujet ici : http://www.mibqyyo.com/comunidad/discus ... upgrade/p1
J'ai commenté les lignes suivantes, pour que la compilation passe sans erreur.
#define PIDTEMPBED
#define BED_LIMIT_SWITCHING

Maintenant, la compilation passe, mais impossible de récupérer la valeur du capteur de température, il n'est pas détecté.

Je sais que ma carte fonctionne et que la sonde est bien reconnue avec le firmware original.
Si la broche HPB_HEADER reste inactive, c'est que dans le fichier pins_BQ_ZUM_MEGA_3D.h, les broches sont peut-être mal configurées.
Je teste différentes valeurs pour trouver la bonne configuration, finalement je teste en mettant les lignes suivantes en commentaire :
#define RAMPS_D8_PIN 10
#define RAMPS_D9_PIN 12
#define RAMPS_D10_PIN 9
#define MOSFET_D_PIN 7

Ainsi, la configuration est identique à la Ramps, et ça fonctionne très bien, le plateau chauffe et la sonde maintient la température.
Je mets à jour le fichier dans Github.

[Jacques]

La Zum n'est autre qu'une ramps améliorée, il est normal que ca fonctionne sur le même principe.
Par contre je ne vois pas pourquoi vous prenez le fichier chez Marlin et non chez BQ https://github.com/bq/Marlin/blob/maste ... _MEGA_3D.h
Manifestement il sont différents

[skulbl4k4]

Salut tout le monde, sa fais un petit moment que je bidoulle ma Hephestos 2 et je n'arrive pas a faire cette modif dans le code pour activer le plateaux sur le E0 ou la pin 2 du connecteur HBP...

Je vais devenir foux, j'y ai passé toute une après midi sur ce truc. Pinaute tu pourrais me donner le code que tu utilise pour sa ? merci!!!

PS: j'ai de quoi graver des circuit chez moi.

[Pinaute]

Par contre je ne vois pas pourquoi vous prenez le fichier chez Marlin et non chez BQ https://github.com/bq/Marlin/blob/maste ... _MEGA_3D.h

Bonjour Jacques, actuellement le pin HEATER_BED_PIN est configuré à -1(désactivé) chez Bq et je ne sais pas quelle valeur utiliser pour l'activer. C'est pourquoi j'utilise Marlin (la config est différente)

skulbl4k4,
Quel firmware utilises-tu : Bq ou Marlin ?
La compilation du firmware passe correctement, sans erreurs ?
As-tu configuré le capteur de température, il fonctionne ?

[skulbl4k4]

Par contre je ne vois pas pourquoi vous prenez le fichier chez Marlin et non chez BQ https://github.com/bq/Marlin/blob/maste ... _MEGA_3D.h

Bonjour Jacques, actuellement le pin HEATER_BED_PIN est configuré à -1(désactivé) chez Bq et je ne sais pas quelle valeur utiliser pour l'activer. C'est pourquoi j'utilise Marlin (la config est différente)

skulbl4k4,
Quel firmware utilises-tu : Bq ou Marlin ?
La compilation du firmware passe correctement, sans erreurs ?
As-tu configuré le capteur de température, il fonctionne ?

Salut, merci de ta répons, mais c'est bon j'ai réussi avec ce code https://github.com/mongo56/hephestos2marlin c'est simplement un marlin modifier pour fonctionner avec la hephestos 2 est en prime elle fais moins de bruis qu'avant. Tu perd le firmware assister mais tu a en prime le nivellement du plateaux a 4 point que j'avais pas réussi a activer sur le firmware de BQ et le plateau chauffant.

Je suis en train de faire un test de se firmware mais c'est prometteur. Je me fais plus chi** a niveler ce Pu**** de plateaux a chaque décollage de pièce un peux grosse ou de déplacemment de l'imprimante. vivement mon plateaux chauffant de alixpresse

[Pinaute]

Je n'est pas encore réussi à configurer le nivellement du plateau avec le capteur inductif d'origine.
Quant je lance une impression le zéro ne ce fait pas, malgré plusieurs tentatives d’étalonnage.
Si tu trouves une procédure d’étalonnage qui fonctionne, merci de faire un retour.
