Améliorations Fabien

[fabreax]

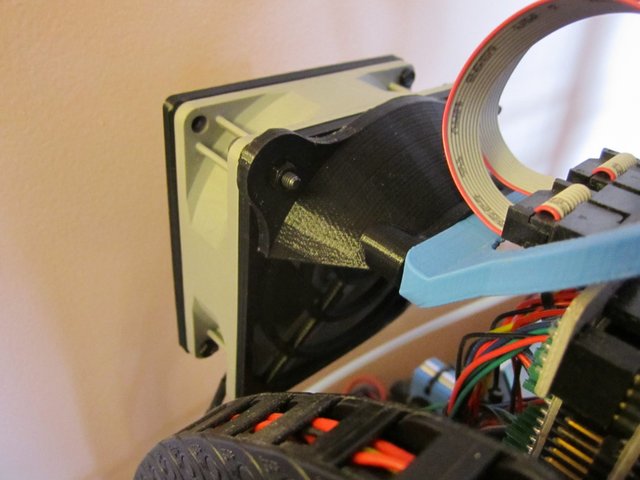

Concernant la réduction du bruit, j'ai commencé par le ventilateur de la carte qui est passé de 50mm à 80mm (Noctua NF-R8 80mm 21 CFM 9db 1200tr/mn). Il est inaudible et théoriquement souffle au moins autant que le 50mm.

Il m'a fallu un adaptateur 50->80mm : http://www.thingiverse.com/thing:552593

J'ai protégé le ventilateur avec 2 grilles : http://www.thingiverse.com/thing:188358

Et voici le résultat :

[Jacques]

Pas mal du tout !
Une remarque, pour limiter encore plus le bruit il faudrait espacer la grille du ventilateur de 5mm au moins, arrondir aussi les angles des grilles.
Moins il y aura de frein à l'air, moins il y aura de bruit

[fabreax]

Bonne idée ! Reste à terminer mes modifications coté extrudeur maintenant ...

[fabreax]

Nouvelle amélioration : ventilateur "Noctua NF-A6X25 FLX" de 60mm au lieu de 40 pour refroidir le hot-end.

J'ai utilisé le câble fourni (je suppose une résistance) qui abaisse sa vitesse de 3000 à 2400 tr/mn.

Le ventilateur est protégé par une grille : http://www.thingiverse.com/thing:214332

Il souffle dans un adaptateur que j'ai créé pour l'occasion afin de déporter le ventilateur : http://www.thingiverse.com/thing:1002508

[Franckyboy]

Je suis FAN !!!
Sans blague, très bonne idée pour baisser le bruit à "moindre" frais !
Merci pour le boulot et les références ventilateurs.

[fabreax]

Je suis FAN !!!
Sans blague, très bonne idée pour baisser le bruit à "moindre" frais !
Merci pour le boulot et les références ventilateurs.

Lol ! Merci . Il faudrait améliorer ce cône car une des 2 vis est difficilement accessible et le montage/démontage est compliqué.

[Franckyboy]

Ce que je fais parfois sur certains carters moto, je replace les vis par des tiges filetées (goujon) que je "colle" et en bout je bloque mon carter avec des écrous.
La clé plate prend moins de place en hauteur.

[fabreax]

Ce que je fais parfois sur certains carters moto, je replace les vis par des tiges filetées (goujon) que je "colle" et en bout je bloque mon carter avec des écrous.
La clé plate prend moins de place en hauteur.

C'est pas bête ! Par contre ça risque d'être difficile après de monter autre chose.

[Franckyboy]

Quand je parle de colle, c'est du light style vernis à ongle ou loctite léger. Toujours devissable par la suite.

[fabreax]

Dernière amélioration en date, des bips en fin d'impression pour pouvoir lancer une nouvelle impression immédiatement :

Code : Tout sélectionner

; musique de fin
M300 S1500 P117
G4 P35.1
M300 S1500 P117
G4 P35.1
M300 S1500 P117
G4 P35.1
M300 S1500 P117
G4 P35.1
; fin de la musique de fin

[fabreax]

Remplacement de la roue de tension de courroie X qui cassait sans arrêt par la version de activa1969 :
http://www.thingiverse.com/thing:1087111

[fabreax]

Installation d'une nouvelle alimentation 350 Watts et d'un plateau chauffant MK3.
J'ai acheté un bloc interrupteur et imprimé un cache pour l'alimentation afin de ne pas avoir d'accès direct aux fils (220V !) : http://www.thingiverse.com/thing:250325

[Jacques]

Une idée à soumettre à Thimotee

[fabreax]

Une idée à soumettre à Thimotee

J'ai posté pour lui

[Tim0th3e]

Merci à toi Fabreax. Je vais m'en inspirer mais je vais le redessiner sans le connecteur femelle car je n'ai pas ce type de prise (a moins de couper l'alim de mon PC mais je vais éviter ) Du coup il ne restera plus que l'interrupteur. Au niveau du circuit ça donnera ça?

Circuit

Merci
