Impression Hephestos 1 buse 0,2mm

[Jacques]

Boitier avec cache translucide pour LED WS2812B diamètre 1cm

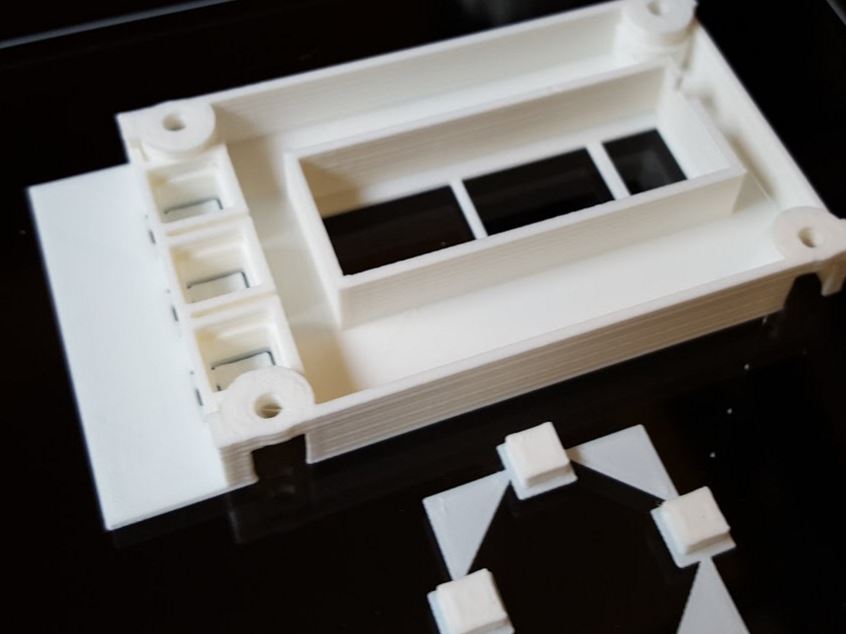

Boitier pour carte életronique du réchauffeur Witbox. A gauche encastrement 3 microswitch 5mm

Pour les maquettistes une porte-fenêtre avec son châssis de 4 x 2cm avec verre dépoli
Note : Pour la même en verre clair, il suffit d'imprimer sur une feuille de plastique en prenant soin de mettre un morceau de la feuille sous le switch Z au lancement de l'impression afin de compenser le 0.

Alors, elle s'ouvre mais j'ai du mal avec la serrure, la clé ne rentre pas

[Tartufion]

Très impressionnant.
Bravo

[itcitc77]

superbes réalisations

[Jacques]

Un bloc de 3cm avec des caractères en relief de 0,6mm
Impression en 200µ avec buse de 0,4 et 100µ avec buse de 0,2
Je vous laisse trouver qui est qui

[Jacques]

Le célèbre Corazon de BQ divisé par deux toujours à 100µ (env. 2cm)
Parfaitement fonctionnel mais de nombreux fils à retirer
En gros plan le rendu n'est pas terrible mais à sa taille normale on est dans un bijou parfaitement portable.

[fafa20]

je les fait a taille reel en 100µ avec buse 0.4 et simplify3d
aucun nettoyage de fait

[Jacques]

Pas mal du tout...
j'aimerai connaitre vos paramètres d'impression afin de m'en inspirer car cette pièce est un peu spéciale à imprimer
Même à 200µ avec une buse de 0,4 j'ai beaucoup de fils indésirables

[fafa20]

voila un dossier avec mes reglages et un gcode pret a imprimer de la pieces vu plus haut en faite je les aussi reduit a 70% de ça taille
tu me dira si elle s'imprime bien si tu veut je peut te preparer un gcode avec la buse en 0.2
simplify3d optimise super bien le parcour et evite beaucoup les fils , par contre je n'est pas encore trouver comment relever la tete impression a la fin de impression sur simplify

https://drive.google.com/folderview?id= ... sp=sharing

[Jacques]

On a deux différences essentielles, infill 100% et moi 10 et rétractation 1mm et moi 4mm.
Le fait de mettre un infill important donne moins de fil résiduels mais par contre un retrait de 1mm devrait être moins bon qu'un de 4mm...
Par contre je ne trouve pas la température, je suis moi à 190°
Demain je vais essayer ce g-code au bureau car mon imprimante a la buse de 0,2 installée
Je veux bien un g-code à 0,2mm mais réduit à 50% pour essayer

[fafa20]

je vient de te mettre le fichier pour la buse en 0,2 et 50% infill dans le drive sur le lien plus haut j'imprime a la temperature de 210° et j'active le ventilateur de la buse a la 2 eme couche.

[paraglandeur]

...par contre je n'est pas encore trouver comment relever la tete impression a la fin de impression sur simplify

Voilà mon script de fin d'impression dans Simplify :

Onglet "scripts" puis onglet "Ending Script"

Code : Tout sélectionner

M104 S0		;arret chauffe extrudeur
M140 S0		;arret chauffe du plateau (si il y en a un)
G91		;positionnement relatif
G1 E-1 F300		;retractation filament avant de relever la tête pour relacher la pression
G1 Z+3 E-5 X-20 Y-20 F{travel_speed} ;move Z up et retractation filament encore une fois
G28 X0 Y0		;déplacement X/Y en butées endstops pour évacuer la tête de la surface d'impression
G1 Y180		;ramene le plateau en avant
M84		;désactive les moteurs pour permettre de bouger le plateau à la main
G90		;positionnement absolu

; musique de fin (4 bip)
M300 S1500 P117
G4 P35.1
M300 S1500 P117
G4 P35.1
M300 S1500 P117
G4 P35.1
M300 S1500 P117
G4 P35.1
; fin de la musique de fin

M81		;Arret 12V si vous avez une alim de PC

[fafa20]

merci top je vais tester le script pour enlever le plateau chauffant il suffit juste enlever les lignes ?

[paraglandeur]

Tu peux laisser la ligne.
Si tu n'as pas de plateau chauffant d'activé dans le firmware, cela ne fera rien.

[fafa20]

merci paraglander je vais tester ce soir,
jacques tu me dira si l'impression ce passe bien avec les gcodes

[paraglandeur]

Petit explication du script
En premier lieu, à la fin de l'impression, on arrête la chauffe des éléments (extrudeur + plateau chauffant)

G91 => on se place en mode relatif, ce qui fait qu'à partir de là, toutes les positions demandées le seront par rapport à la dernière position connue de l'axe sélectionné.
C'est pratique car on n'a pas à savoir où se terminer l'impression, c'est le firmware qui a cela en mémoire.

G1 E-1 F300 => On demande une petite rétractation du filament de 1 pas à petite vitesse de 300 mm/mn

G1 Z+3 E-5 X-20 Y-20 F{travel_speed} => On monte la tête de 3 mm pour être certain de ne rien toucher, puis on la décale de 20mm vers la gauche et 20 mm vers le bas. Il faut remplacer {travel_speed} par la vitesse voulue, en mm/mn - Par exemple F1500 = 1500mm/mn)

Les autres commandes sont suffisamment commentées.

Pour les bip, vous pouvez vous amuser avec les fréquences. En ce qui me concerne, je suis nul en musique
La commande M300 S1500 P117 envois la fréquence 1500 au buzzer pendant 117 millisecondes
Puis la commande G4 P35.1 fait une pause de 35.1 millisecondes
J'avais trouvé ce bout de script sur ce forum. Je l'ai recopié ainsi.
Si quelqu'un veut nous composer un petit air sympa, je suis preneur
