Guidage des tiges Z

[Jacques]

Ce n'est pas très important mais pas très élégant de voir les tiges filetées tourner dans le vide surtout si elles ne sont pas droites.

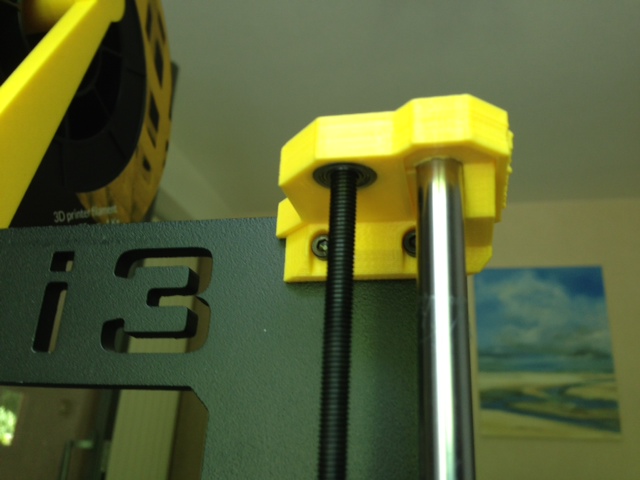

J'ai donc réalisé un support droit et gauche avec des roulements à clipser au-dessus des supports d'origine.
Les deux roulements font 10*5*4
Le download se fait ici http://www.thingiverse.com/thing:894655
Simple mais efficace !

[Tartopom]

Imprimer ce support est tentant, mais je me demande si contraindre les tiges ne va pas entrainer un un defaut d'impression?

[Jacques]

Il faut quand même s'assurer que le voile n'est pas trop important.
S'il l'est, il faut avant les redresser un peu

[maccoa]

il ne faut surtout pas faire se system . ça augmente le wobble .

le mieux est de désolidariser le X du Z

[Jacques]

Merci d'argumenter un peu.
Sachant que l'axe X est maintenant bloqué et rigide http://www.thingiverse.com/thing:860697
Il n'y a aucune raison que ca pose plus de problème qu'un axe voilé qui aura tendance à faire la même chose, voire pire sur le X.
Attention l'axe Z peut coulisser dans le roulement, le brider aurait pu causer un problème en effet.
