Montage scanner Ciclop flo5488

[flo5488]

cyclop bien reçut cette après midi , 1 heure de montage sans se presser , plus qu'a le connecter au pc , je posterai des photo dans le weekend

[flo5488]

[flo5488]

pour le moment je ne peu en tirer de bon résulta des réglage sans doute mais cela est complexe

[sebm]

Il fait pas trop sombre dans la pièce ?

[Jacques]

L'image trouée indique une absence de lumière ou trop de lumière.
En fait il faudrait régler la caméra pour n'avoir que des tons moyens, jamais de noir, jamais de blanc.
Comme en photographie la lumière fait tout, elle doit être positionnée derrière le photographe et l'idéal est d'avoir deux spots orientées comme les lasers.
Le relief étant déterminé pas le/les lasers, les ombres du relief de la pièce donneront des surfaces texturées noires sans rapport avec la véritable couleur de l'objet. L'idéal est de ne pas avoir d'ombre sur l'objet vu pas la caméra.

[flo5488]

merci je vais réfléchir a un système de LED au dessus des laser

[sebm]

C'est peut-être la bonne idée il y a des spots à led pas cher en 12v

[flo5488]

je vais fabriquer des support de bande de led a fixer sur le ciclop afin de l'ameliorer avec des led integrer

[Jacques]

Les bandes de leds sont une idée simple à mettre en oeuvre.
Je regarderais de mon coté la manière de les commander automatiquement.

[flo5488]

ajout des LED le résultat a l'air vraiment mieux je fais des test et vous retient au courant

[flo5488]

le scanner scan met me dedouble l'objet bizzard

[Jacques]

Dans les réglages il faudrait n'utiliser qu'un seul laser.
Pour utiliser les deux il faut centrer très précisément la pièce sur le plateau, ce qui n'est pas simple.
Je sais qu'il est possible d'avoir une mire à l'écran afin de centrer la pièce que j'ai vu chez BQ mais je ne sais pas comment l'afficher

Attention aussi à la position de la mire, elle se met au bord du plateau non au centre

En tous les cas ca fait super chouette et ca doit être efficace. Merci pour le lien sur thingiverse

[JeanClaudeM]

Dans les réglages il faudrait n'utiliser qu'un seul laser.
Pour utiliser les deux il faut centrer très précisément la pièce sur le plateau, ce qui n'est pas simple.
Je sais qu'il est possible d'avoir une mire à l'écran afin de centrer la pièce que j'ai vu chez BQ mais je ne sais pas comment l'afficher

Attention aussi à la position de la mire, elle se met au bord du plateau non au centre

En tous les cas ca fait super chouette et ca doit être efficace. Merci pour le lien sur thingiverse

Hello,
pour utiliser les 2 lasers ce qui est recommandé à priori, il y a un moyen de centrer et limiter l'objet à scanner dans un cylindre virtuel visible à l'écran. Pour cela il faut passer dans le menu 'Affichage' et ajouter dans 'Numérisation", Page & Vidéo qui ne sont pas cochés par défaut. Après cela on obtient à l'écran 3 parties : réglages temps-réel, vidéo de la caméra au centre, et numérisation temps-réel à droite.

Ensuite, dans l'écran de gauche, dans la partie "Génération du nuage de points", activer "Afficher le ROI" qui est en fait un cylindre dont on peut gérer les deux paramètres : diamètre et hauteur. Ce dernier est visible à l'écran dans la couleur qu'on veut, et cerise sur le gâteau, on peut apercevoir deux marqueurs centrés (haut et bas) qui symbolise l'axe central du plateau. Il est alors facile de positionner son objet au centre.

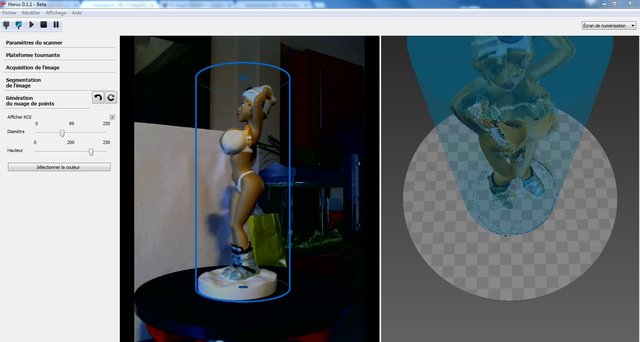

Affichage du ROI (tube de numérisation)

Jean-Claude

[Paul]

Merci Jean Claude pour cette information
