par paraglandeur » Mer Juin 15, 2016 10:02 pm

Voilà une solution peu onéreuse pour avoir une sécurité qui coupe l'alimentation générale en cas de détection de fumée.

Le principe est le suivant :
Le détecteur ferme un relais en cas de fumée.
Ce relais est branché sur le bouton "OFF" de la télécommande
La télécommande coupe l'alimentation

Schéma de principe :


Pour cela, il vous faut :
1) un détecteur de fumée qui puisse commander un relais
2) une prise secteur télécommandée avec sa télécommande

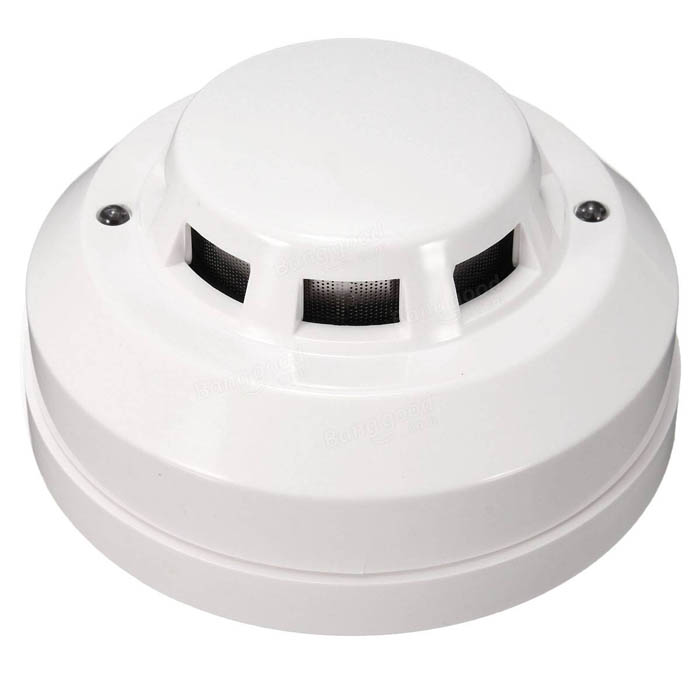

J'ai trouvé le détecteur chez Banggood
Prix 11€ - Frais de port compris

http://www.banggood.com/fr/Wired-Fire-Smoke-Coal-Gas-Sensor-Detector-Alarm-Tester-Home-Security-System-p-1027454.html

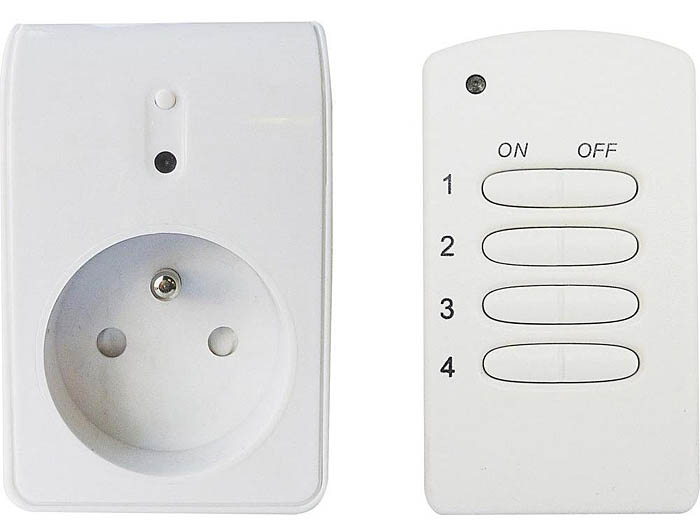

J'ai trouvé la prise télécommandée chez Conrad
http://www.conrad.fr/ce/fr/product/097862/Prise-telecommandee-avec-telecommande-4-canaux-Home-Confort-Smart-Home-TRF-80
Prix : 13€ + 7€ de port


Coût total : 31 €
auquel il faut ajouter une petite alimentation de 12V (petit bloc que l'on trouve partout)

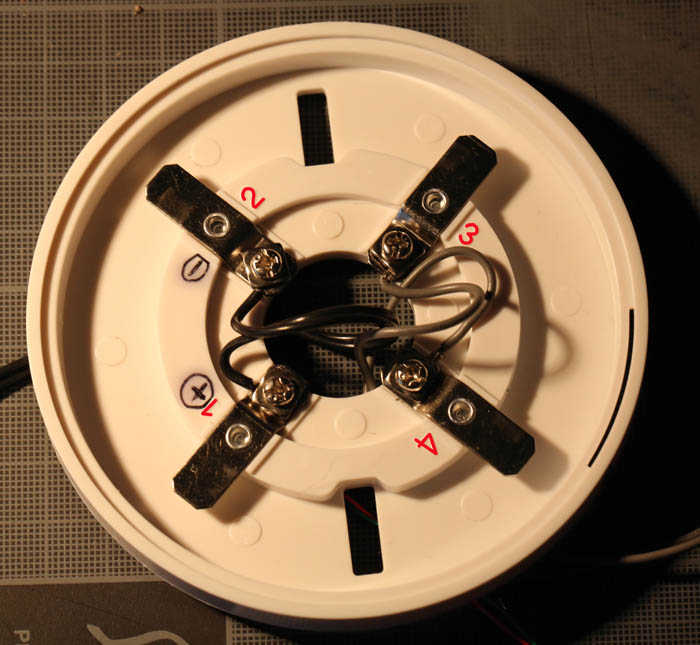

Le détecteur de fumée possède 4 broches numérotées.
Broche 1 => + 12 volts (alimentation possible de 10 à 14V)
Broche 2 => - 12 volts
Broches 3 et 4 => le relais

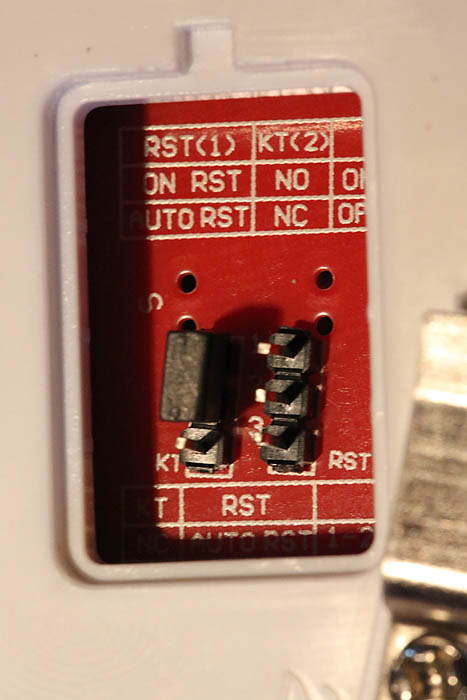

Il y a 2 petits jumpers à positionner pour choisir si l'on veut que le relais soit fermé ou ouvert lors de la détection.
Dans notre cas, on veut que le relais se ferme lorsque de la fumée est détectée.
Il faut positionner les jumpers ainsi :



Ensuite, il faut ouvrir le petit boîtier de la télécommande pour accéder au circuit imprimé.

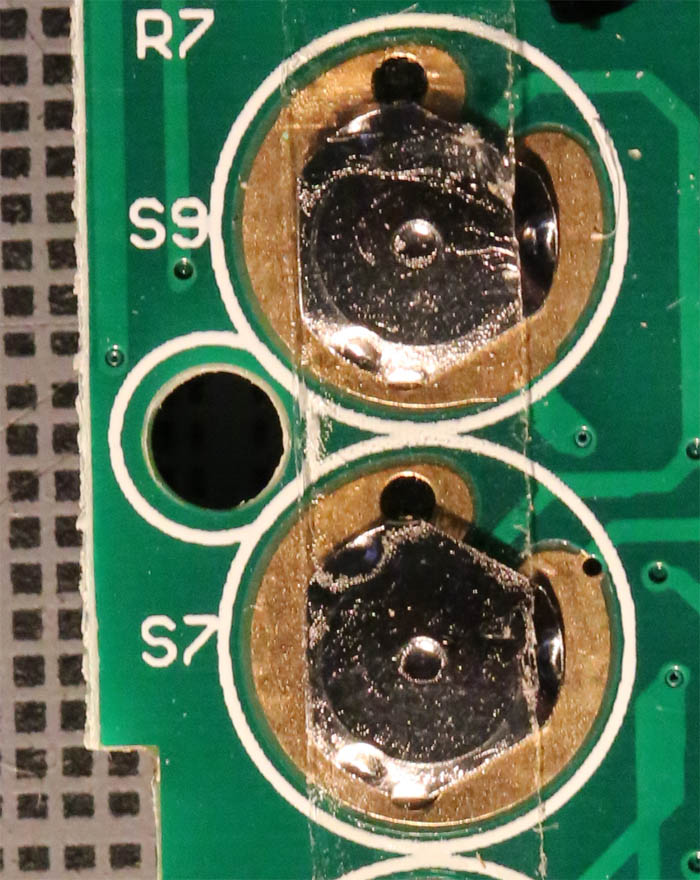

Les contacts se font par de petites pastilles métalliques qui sont juste maintenues en place par un bout de scotch transparent.

Détail

Ce boîtier de télécommander peut agir sur 4 prises (à acheter indépendamment si besoin)

Le bouton OFF de la 1ère prise est celui en haut à droite.

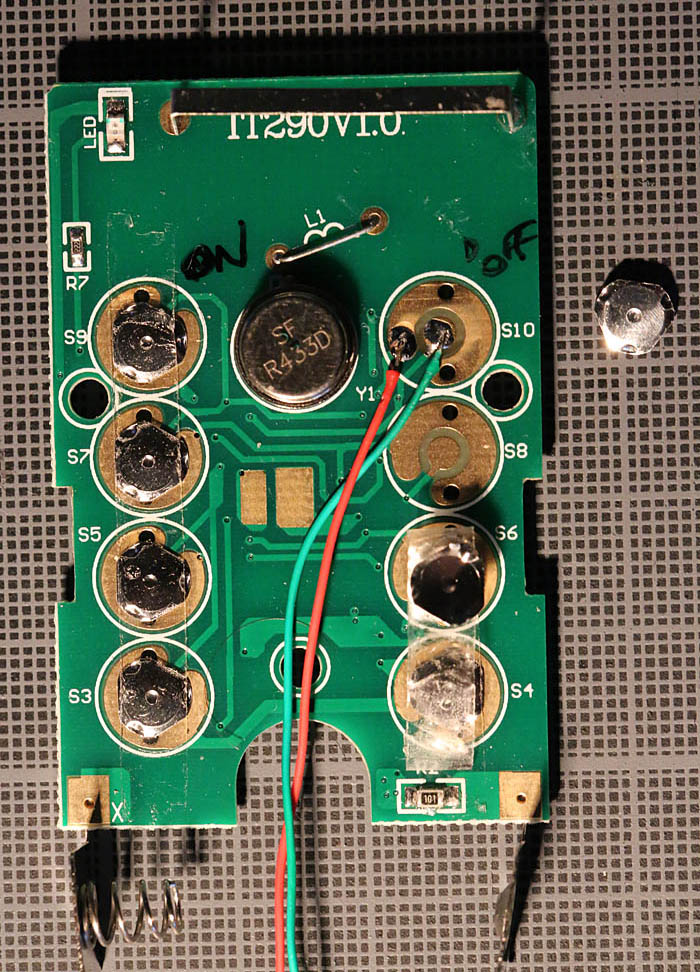

Il suffit donc d'enlever la petite pastille métallique et de souder 2 petits fils


Détail :


Ensuite on referme le boitier et on relie les 2 petits fils sur les 2 broches de la sortie relais du détecteur de fumée.

J'ai testé, cela fonctionne parfaitement.

Il n'y a plus qu'à faire un joli montage de façon à ce que le détecteur soit placé verticalement au dessus du plateau chauffant, et l'imprimante branchée sur la prise télécommandée.

Je ferais d'autres photos lorsque l'ensemble sera en place.

Note 1 : le détecteur est silencieux, c'est à dire qu'il n'est pas équipé d'une sirène. Il y a 2 LED qui signalent le détection, c'est tout.

Note 2 :
après une éventuelle détection, pour réarmer la prise, soit on appuie sur le bouton "ON" de la télécommande, soit sur un petit bouton situé sur la prise télécommandée elle-même.

Vous pourrez ainsi lancer des impressions le soir ou en votre absence sans crainte.
Dernière édition par paraglandeur le Ven Déc 14, 2018 6:52 pm, édité 3 fois.
paraglandeur
Contributeur actif

Message(s) : 274
Inscrit le : Mer Fév 03, 2016 2:01 pm
Imprimante 3D: Hephestos

par Jacques » Mer Juin 15, 2016 10:31 pm

Très ingénieux :ymapplause:

Pour bien faire une petit buzzer serait utile afin de nous avertir qu'il y a un risque de départ d'incendie.
Vous cherchez une imprimante, du filament, une pièce détachée, visitez notre boutique, https://boutique.premium-computer.fr/
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, 0134078285.
Avatar de l’utilisateur
Jacques
Site Admin

Message(s) : 5147
Inscrit le : Jeu Oct 23, 2014 3:02 pm
Localisation : Gonesse (95)
Imprimante 3D: Witbox et Hephestos

par paraglandeur » Ven Juin 17, 2016 10:41 pm

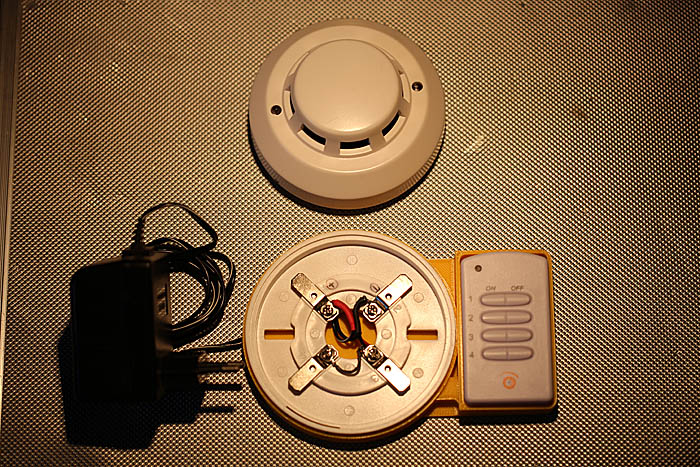

J'ai dessiné un boitier qui recevra d'un côté le détecteur et de l'autre la télécommande.
Les câbles passent de l'un vers l'autre.
Le 12V qui alimente le détecteur va également à la télécommande qui fonctionne elle aussi en 12V.

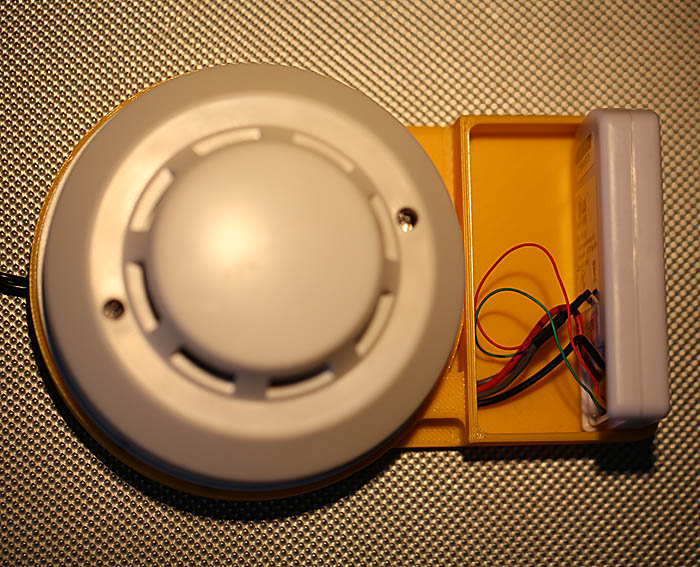

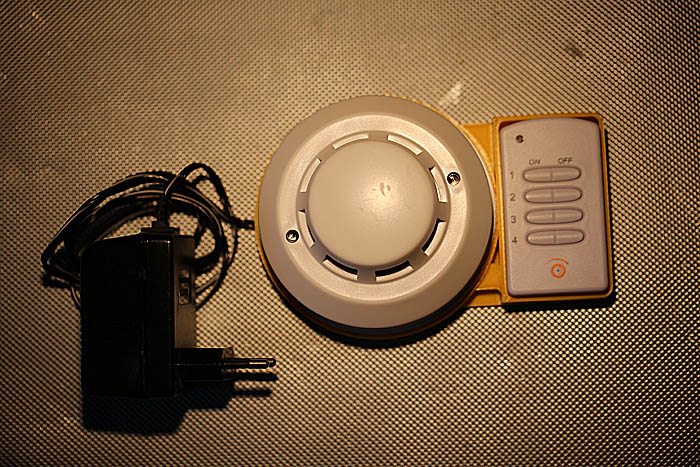

Le boîtier :



Les éléments rentrent en force et sont bien maintenus.


Le détecteur peut être désolidarisé de son socle.



Le 12V et le câble vers le bouton "OFF" passent d'un côté à l'autre par un petit tunnel.

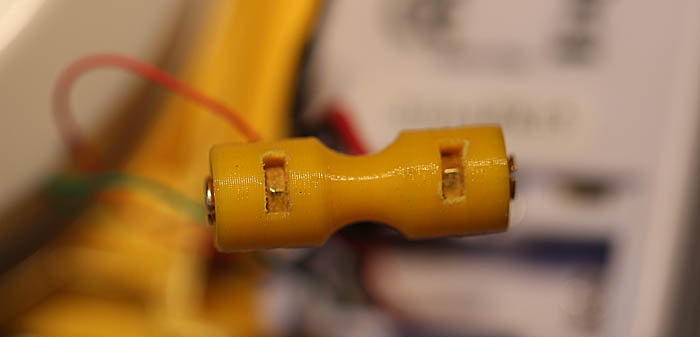

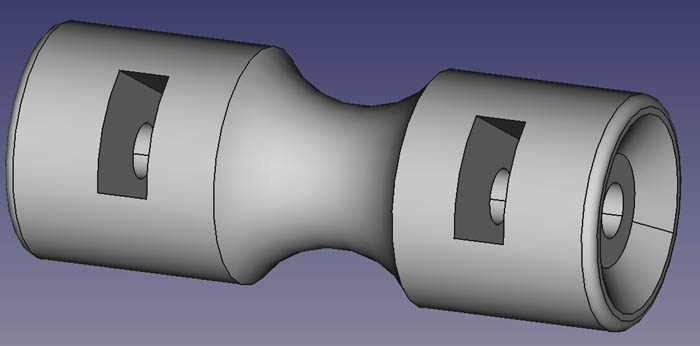

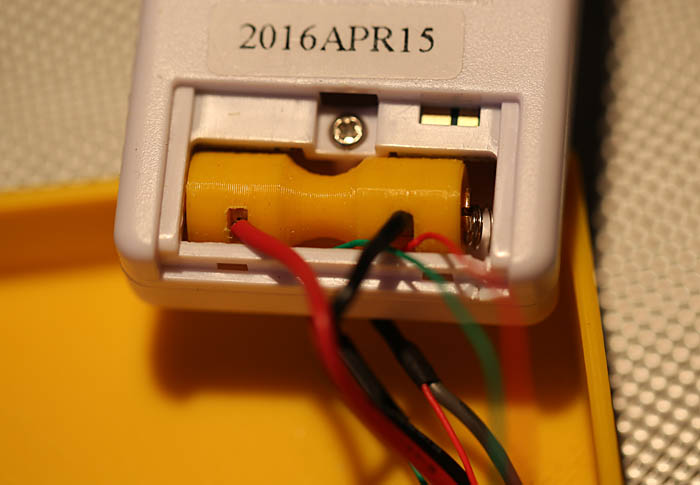

J'ai imprimé un petit cylindre aux dimensions de la pile livrée d'origine pour la télécommande.
Il y a des ouvertures pour y glisser des écrous sur lesquels sont soudés les fils + et -


Dernière édition par paraglandeur le Ven Déc 14, 2018 6:55 pm, édité 2 fois.
paraglandeur
Contributeur actif

Message(s) : 274
Inscrit le : Mer Fév 03, 2016 2:01 pm
Imprimante 3D: Hephestos

par itcitc77 » Sam Juin 18, 2016 8:46 pm

bonne solution, moi je vais utiliser domoticz pour faire la même chose.
Le principe une prise télécommandée type Chacon 54660 et CHACON détecteurs de fumée sans fil 34131 (compatible RFXCOM)
Note je ne fais pas de pub pour chacon mais je suis sure qu'il sont compatible avec RFXCOM.
Ensuite un petit script dans domoticz pour couper la prise de courant.
le plus dans cette solution c'est que je suis averti pas mail ou sms
Sachant que si vous avez une bonne installation electrique si le fil chauffe de trop cela coupe le courant.

une petite photo de domoticz logiciel gratuit

itcitc77
Membre actif

Message(s) : 23
Inscrit le : Sam Avr 02, 2016 8:41 pm
Imprimante 3D: hephestos

par fafa20 » Sam Juin 18, 2016 10:50 pm

je fais exactement le meme principe mais avec une prise commander fibaro en zwave et mon system jeedom sur un nas synology
