par Picco 77 » Sam Déc 23, 2017 7:00 pm

Bonjour,
Heureux de mon Hephestos 2 d'une fiabilité exemplaire, je voulais tester l'impression deux couleurs.
Double extrudeur, double buse, égal beaucoup de poids sur le X.
En plus le réglage des buses est relativement long, et même bien alignées, ça suinte toujours un peu.
Il y a toujours une buse qui vient laisser un peu de filament sur la pièce.

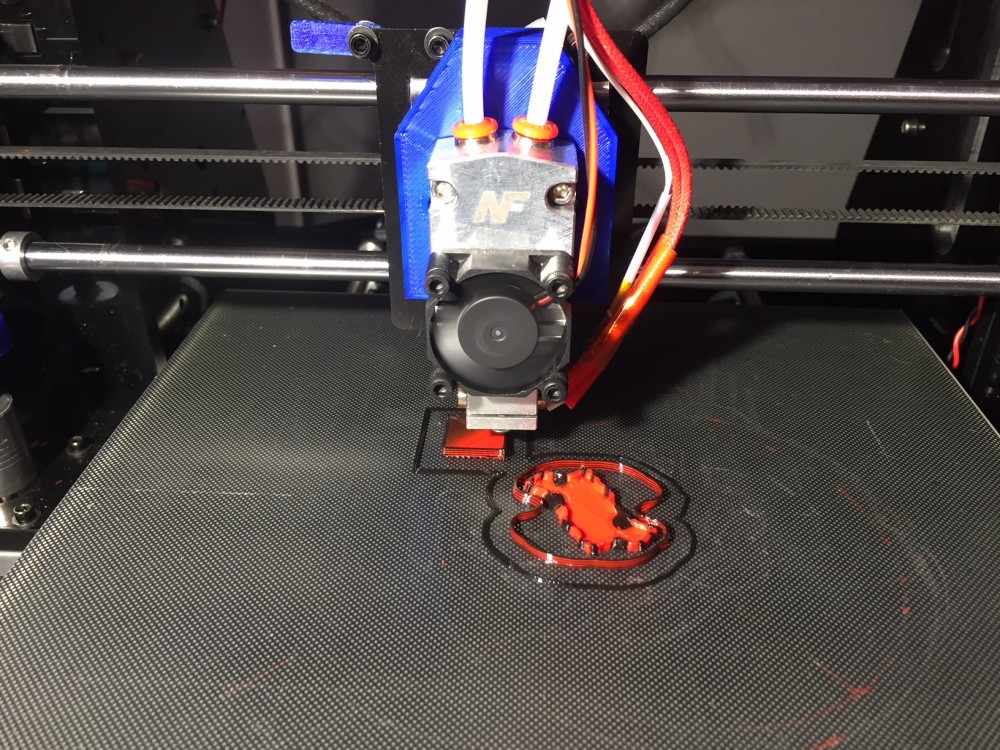

L'idée une seule Tête E3d Cyclop.
Au soleil levant ce n'est pas très expansif.

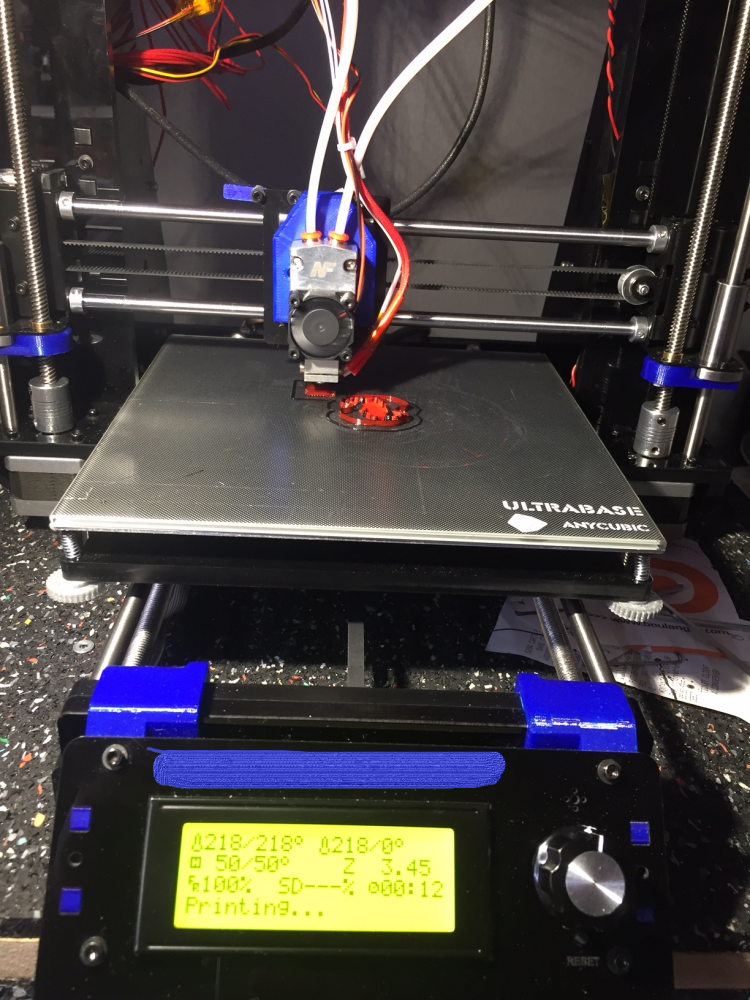

voilà, ce n'est pas du haut de gamme, mais ça marche.
Toujours en test.
Le bouclier anti bavures n'est absolument pas nécessaire, c'est juste une précaution.
Pièces jointes
Quand on voit ce qu'on voit, qu'on entend ce qu'on entend et qu'on sait ce que qu'on sait, on a bien raison de penser ce qu'on pense.
Picco 77
Contributeur actif

Message(s) : 241
Inscrit le : Ven Juil 01, 2016 11:08 am
Imprimante 3D: Hephestos 2 Geeetech Pro c

par Jacques » Sam Déc 23, 2017 8:29 pm

Sujet intéressant, merci de nous en livrer un peu plus
Vous cherchez une imprimante, du filament, une pièce détachée, visitez notre boutique, https://boutique.premium-computer.fr/
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, 0134078285.
Avatar de l’utilisateur
Jacques
Site Admin

Message(s) : 4122
Inscrit le : Jeu Oct 23, 2014 3:02 pm
Localisation : Gonesse (95)
Imprimante 3D: Witbox et Hephestos

par Picco 77 » Sam Déc 23, 2017 8:55 pm

En fait c'est très simple....quand on l'a fait :lmao:
Il faut déclarer une deuxième extrudeuse dans le configuration.h
Normalement ça marche, eh bien non, ça marche pô. :cry:
Il faut tromper la bête, en n'ayant qu'une seule sonde de température pour deux têtes.
Pour cela il faut bricoler le Pins.h:
Exemple
#define TEMP_0_PIN 1
//#define TEMP_1_PIN -1
#define TEMP_1_PIN 1
on dévalide le temp_1_Pin -1
pour le remplacer par la valeur du Temp_0 et ce dans tout le fichier.
Après....ça tourne comme un coucou Suisse.
N'étant pas un pro de la config....je m'a un peu tiré les cheveux. :mrgreen:
Ensuite, le trancheur fait les reste.
Quand on voit ce qu'on voit, qu'on entend ce qu'on entend et qu'on sait ce que qu'on sait, on a bien raison de penser ce qu'on pense.
Picco 77
Contributeur actif

Message(s) : 241
Inscrit le : Ven Juil 01, 2016 11:08 am
Imprimante 3D: Hephestos 2 Geeetech Pro c

par Picco 77 » Sam Déc 23, 2017 9:36 pm

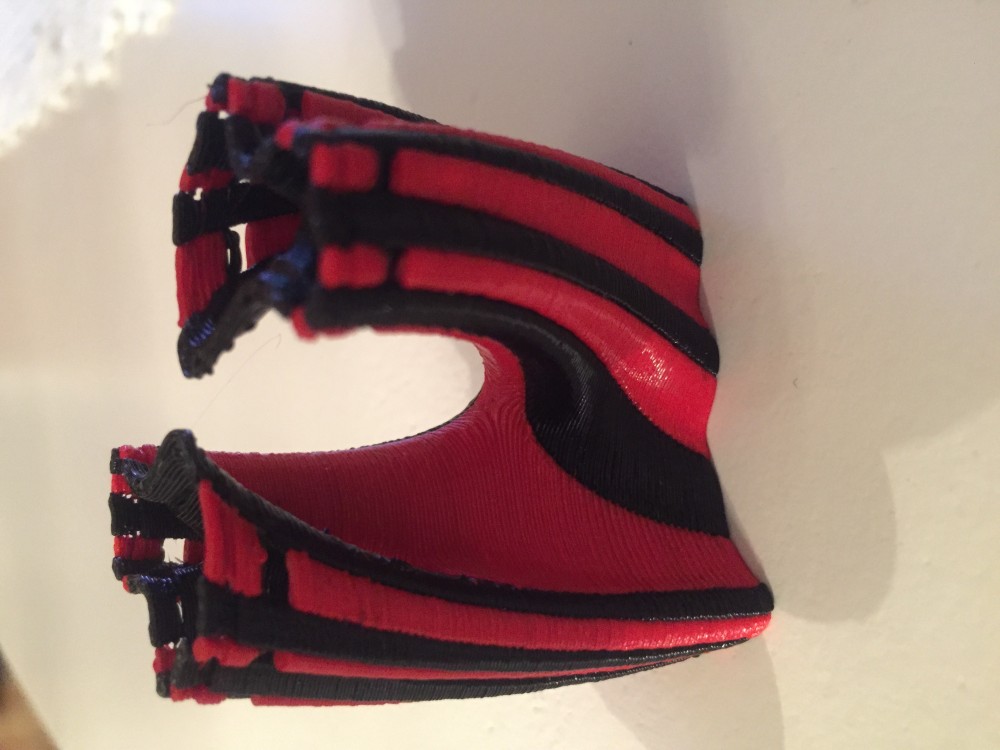

Et voilà, un bouchage de buse...on va travailler sur le retract et le ventilo :ympray:
Pour une première pièce....
Pièces jointes
Quand on voit ce qu'on voit, qu'on entend ce qu'on entend et qu'on sait ce que qu'on sait, on a bien raison de penser ce qu'on pense.
Picco 77
Contributeur actif

Message(s) : 241
Inscrit le : Ven Juil 01, 2016 11:08 am
Imprimante 3D: Hephestos 2 Geeetech Pro c

par MeKam » Sam Déc 23, 2017 10:13 pm

C'est quand même pas mal Image ça donne des idées Image
Avatar de l’utilisateur
MeKam
Contributeur actif

Message(s) : 208
Inscrit le : Sam Nov 12, 2016 4:57 pm
Imprimante 3D: Hephestos 1-2017&2 - Mendel historique

par Tartufion » Dim Déc 24, 2017 2:00 am

Effectivement, c'est prometteur. Surtout sur un mélange en verticale, c'est pas le plus simple ;) Allez courage... Ce sont des Pioneer comme vous qui font que des amateurs comme moi arrivent à apprendre & à progresser. ;)
Tartufion
Imprimante : Witbox 2
Logiciels utilisés : Solidworks, Simplify 3D
Tartufion
Contributeur actif

Message(s) : 113
Inscrit le : Ven Déc 25, 2015 4:42 pm
Imprimante 3D: Witbox 2

par Picco 77 » Dim Déc 24, 2017 6:05 pm

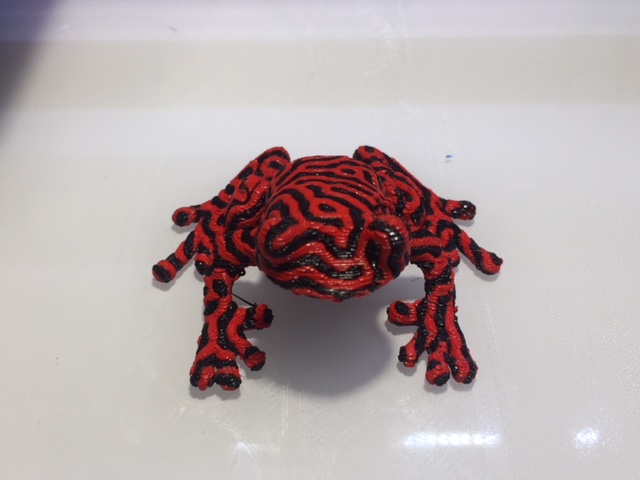

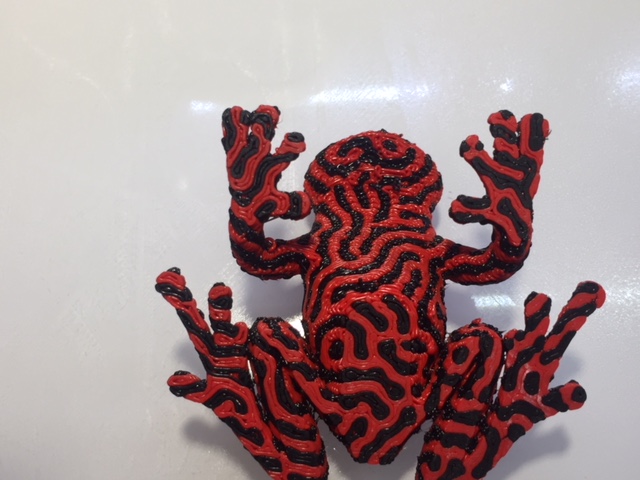

Deuxième pièce, sans supports et couche de 0.25, à 0.1 cela aurait été certainement beaucoup mieux.
Pièces jointes
Quand on voit ce qu'on voit, qu'on entend ce qu'on entend et qu'on sait ce que qu'on sait, on a bien raison de penser ce qu'on pense.
Picco 77
Contributeur actif

Message(s) : 241
Inscrit le : Ven Juil 01, 2016 11:08 am
Imprimante 3D: Hephestos 2 Geeetech Pro c

par Jacques » Lun Déc 25, 2017 7:16 pm

Beau travail :goodguy:
En effet les lignes sont plus visibles qu'avec une seule couleur, un essai à 100µ serait une bonne idée.
Un plan en coupe de la buse serait intéressant car j'ai du mal à imaginer comment s'opère la purge pour changer de fil.
Vous cherchez une imprimante, du filament, une pièce détachée, visitez notre boutique, https://boutique.premium-computer.fr/
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, 0134078285.
Avatar de l’utilisateur
Jacques
Site Admin

Message(s) : 4122
Inscrit le : Jeu Oct 23, 2014 3:02 pm
Localisation : Gonesse (95)
Imprimante 3D: Witbox et Hephestos

par Picco 77 » Lun Déc 25, 2017 8:51 pm

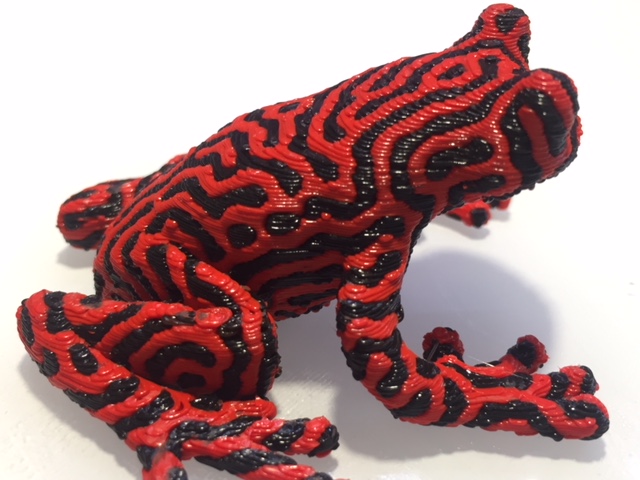

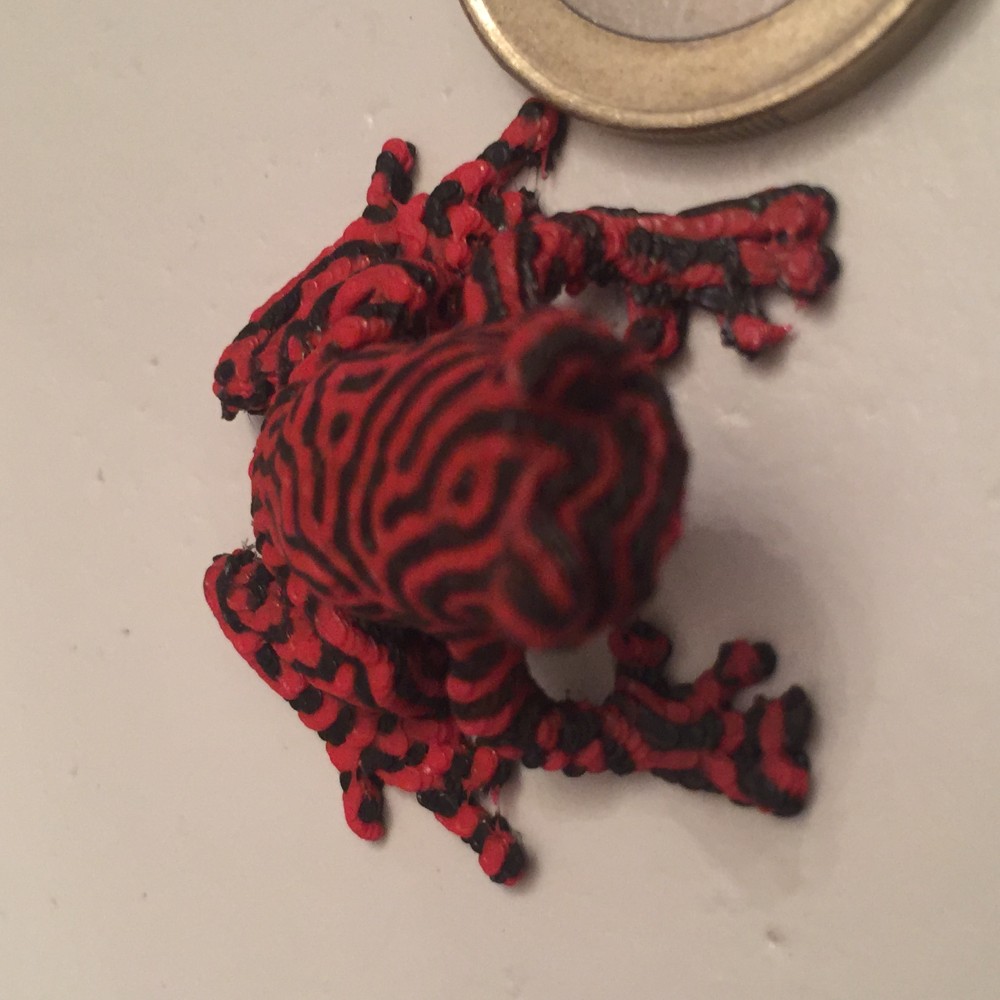

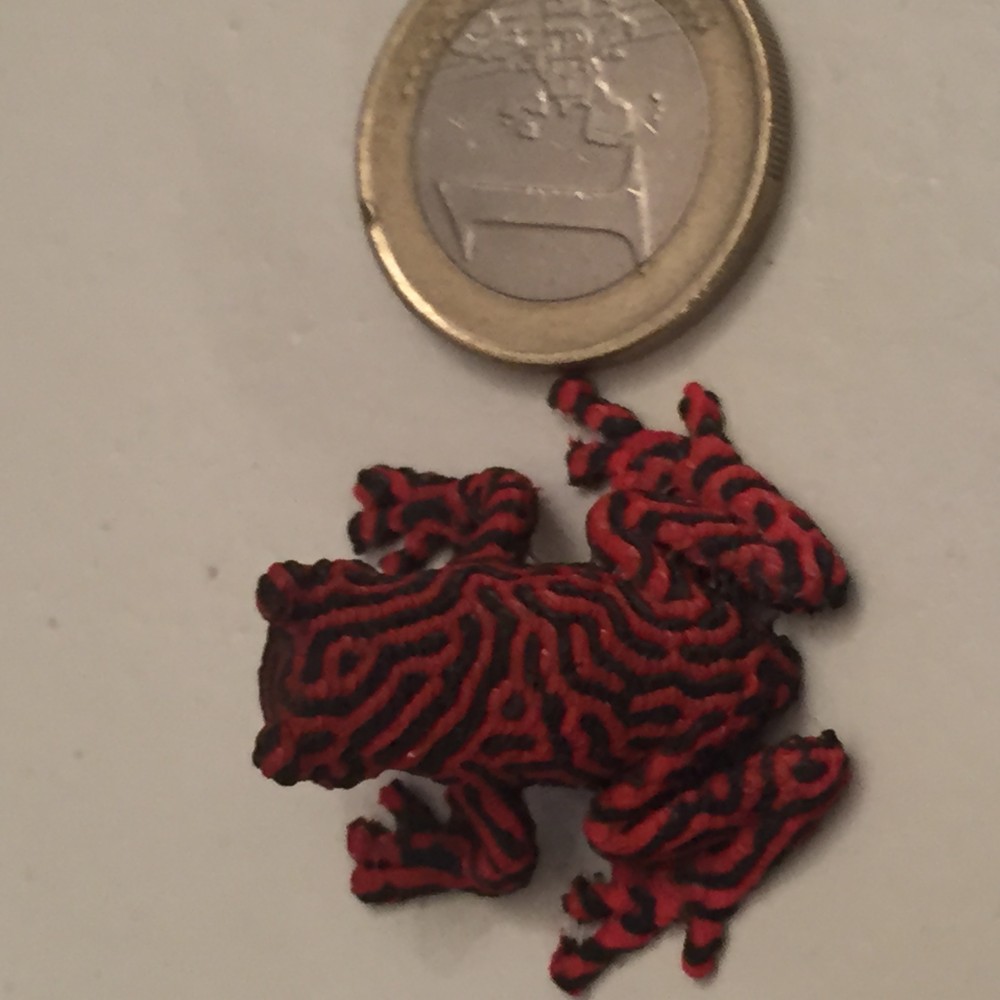

Un essai avec une buse de 0.4 j’en ai pas d’autre sous la main et une couche de 0,15.
Pour la purge, retract du fil en place, 50 mm dans mon cas, injection du second filament et utilisation d’un pilier d’amorca, permet de purger la buse de la couleur en cours et hop c’est parti et ainsi de suite.
Modification d’un start et end code pour toujours partir sur le même outil et éviter la collision des filaments.
Sur une pièce moins tortureuse, cube par exemple c’est parfait.
Pièces jointes
Quand on voit ce qu'on voit, qu'on entend ce qu'on entend et qu'on sait ce que qu'on sait, on a bien raison de penser ce qu'on pense.
Picco 77
Contributeur actif

Message(s) : 241
Inscrit le : Ven Juil 01, 2016 11:08 am
Imprimante 3D: Hephestos 2 Geeetech Pro c

par MeKam » Lun Déc 25, 2017 9:31 pm

Image Image c'est quand même plutôt très propre et surtout très très cool Image , :ohgodno: je vais craquer :ympray:
Avatar de l’utilisateur
MeKam
Contributeur actif

Message(s) : 208
Inscrit le : Sam Nov 12, 2016 4:57 pm
Imprimante 3D: Hephestos 1-2017&2 - Mendel historique

par Picco 77 » Lun Déc 25, 2017 9:43 pm

Lol, pas de pb pour le coup de main ;)
Quand on voit ce qu'on voit, qu'on entend ce qu'on entend et qu'on sait ce que qu'on sait, on a bien raison de penser ce qu'on pense.
Picco 77
Contributeur actif

Message(s) : 241
Inscrit le : Ven Juil 01, 2016 11:08 am
Imprimante 3D: Hephestos 2 Geeetech Pro c

par Picco 77 » Mar Déc 26, 2017 9:21 am

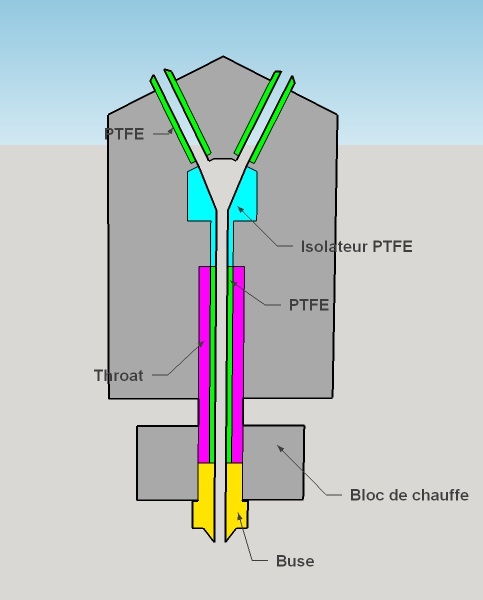

Voilà une coupe de la tête, c'est simple et "empirique" mais propre. Cela mériterait des pièces plus pensées, mais ça a le mérite de fonctionner.
Ce n'est pas une vraie tête cyclop, la prochaine étape étant le mélange de couleur....
Chef, je ferai un rapport.... :mrgreen:
Pièces jointes
Quand on voit ce qu'on voit, qu'on entend ce qu'on entend et qu'on sait ce que qu'on sait, on a bien raison de penser ce qu'on pense.
Picco 77
Contributeur actif

Message(s) : 241
Inscrit le : Ven Juil 01, 2016 11:08 am
Imprimante 3D: Hephestos 2 Geeetech Pro c

par Jacques » Mar Déc 26, 2017 11:29 am

La constitution de la buse autorise une purge rapide, le réservoir étant petit.
Par contre il faudra gérer finement le débit qui ne pourra être de fait trop important.
Autre remarque, le PTFE risque de s'abimer relativement vite en contact direct avec la buse.
Dans nos buses nos avons un isolateur en inox ou en titane avec une conduction thermique bien moins forte entre la buse et le PTFE.
Ce sujet mérite de prendre le nom de la buse car c'est l'élément maitre finalement
Vous cherchez une imprimante, du filament, une pièce détachée, visitez notre boutique, https://boutique.premium-computer.fr/
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, 0134078285.
Avatar de l’utilisateur
Jacques
Site Admin

Message(s) : 4122
Inscrit le : Jeu Oct 23, 2014 3:02 pm
Localisation : Gonesse (95)
Imprimante 3D: Witbox et Hephestos

par Picco 77 » Mar Déc 26, 2017 12:43 pm

C'est clair qu'à ce prix, ce n'est pas un tête Premium.. :mrgreen:
Quand on voit ce qu'on voit, qu'on entend ce qu'on entend et qu'on sait ce que qu'on sait, on a bien raison de penser ce qu'on pense.
Picco 77
Contributeur actif

Message(s) : 241
Inscrit le : Ven Juil 01, 2016 11:08 am
Imprimante 3D: Hephestos 2 Geeetech Pro c

par Jacques » Lun Jan 08, 2018 7:54 pm

En regardant de plus près cette buse, je ne vois pas comment est réalisée le Y de jonction des deux fils. En effet le bloc alu étant d'une seule pièce, je ne vois pas comment est inséré l'isolateur PTFE :letmethink:
Vous cherchez une imprimante, du filament, une pièce détachée, visitez notre boutique, https://boutique.premium-computer.fr/
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, 0134078285.
Avatar de l’utilisateur
Jacques
Site Admin

Message(s) : 4122
Inscrit le : Jeu Oct 23, 2014 3:02 pm
Localisation : Gonesse (95)
Imprimante 3D: Witbox et Hephestos
