Hephestos 1 - réglage plateau type Hephestos 2017 :)

Améliorations spécifiques à L'Hephestos 1 BQ et rien d'autre
MeKam
Contributeur actif
Messages : 215
Inscription : sam. nov. 12, 2016 3:57 pm
Imprimante 3D : Hephestos 1-2017&2 - Mendel historique
Contact :

Bonjour à tous

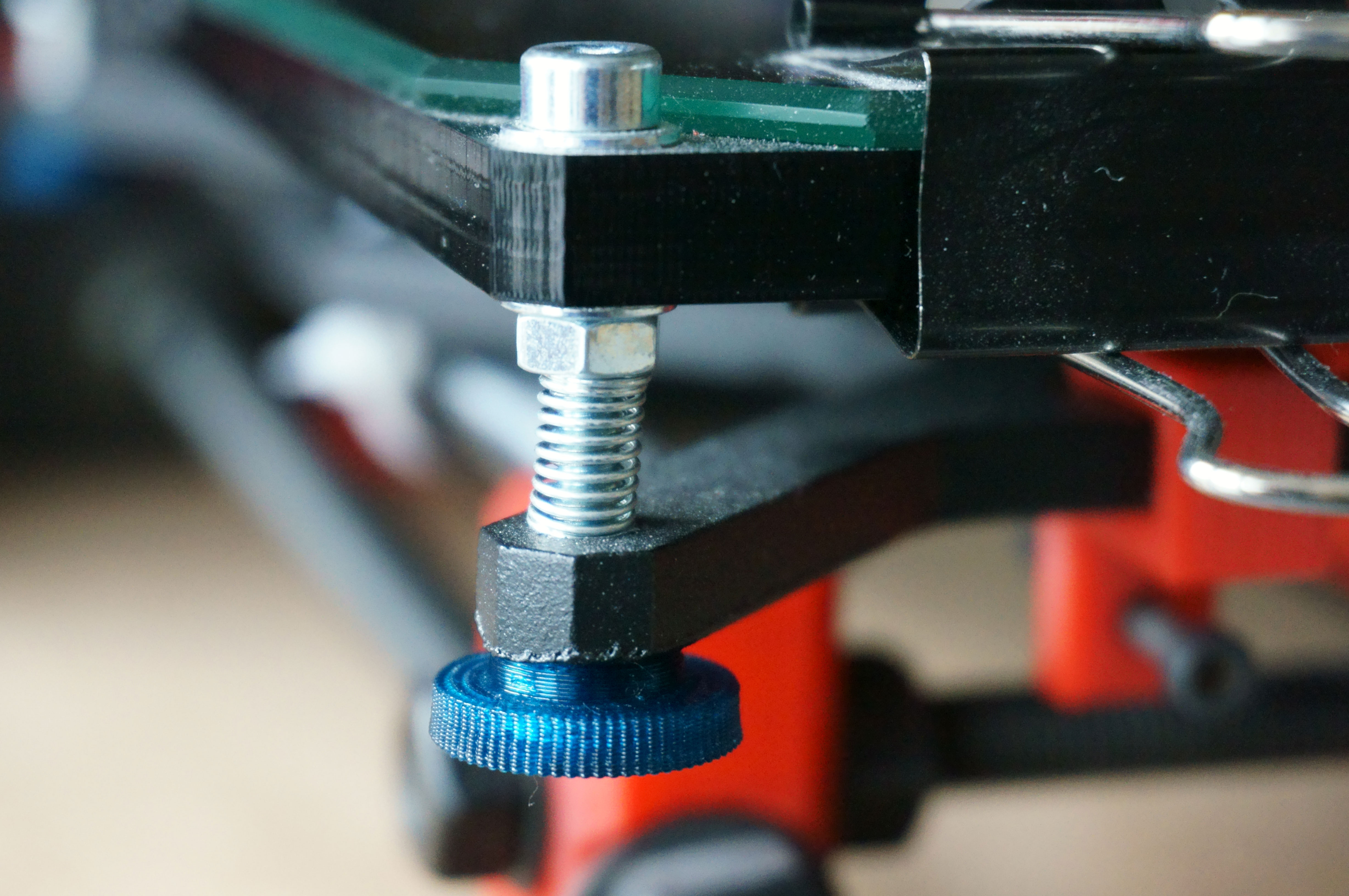

réglage plateau à molette
réglage plateau à molette
Utilisant aussi une Hephestos version 2017 et trouvant le réglage planéité du plateau plus facile et fiable, j'ai fait cette modification sur mon hephestos Prusa I3. :shy:

J'ai percé le plateau plexis et le châssis à 5mm de diamètre. J'ai utilisé des vis BTR de 4x35mm avec deux rondelles et un écrou bien serré.
Pour les ressorts je voulais un peu plus de souplesse et qu'ils soient proches en diamètre de la vis. Ce sont des ressorts de stylos rétractables courants.

Voilà :goodguy:
Avatar de l’utilisateur
Jacques
Site Admin
Messages : 5672
Inscription : jeu. oct. 23, 2014 3:02 pm
Imprimante 3D : Witbox, Witbox 2 et Hephestos
Localisation : Aix en Provence
Contact :

C'est bien cependant l faut faire attention à ne pas créer de jeu entre le plateau et le chariot afin d'éviter les rebonds indésirables du plateau lors du changement de sens du moteur Y
Donc des ressorts bien raides sont une bonne solution pour compenser le jeu des vis dans les trous

Tant qu'à faire, pourquoi ne pas noyer un peu la tête de vis dans le plexi afin d'éviter que la bue ne frotte dessus ?
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
MeKam
Contributeur actif
Messages : 215
Inscription : sam. nov. 12, 2016 3:57 pm
Imprimante 3D : Hephestos 1-2017&2 - Mendel historique
Contact :

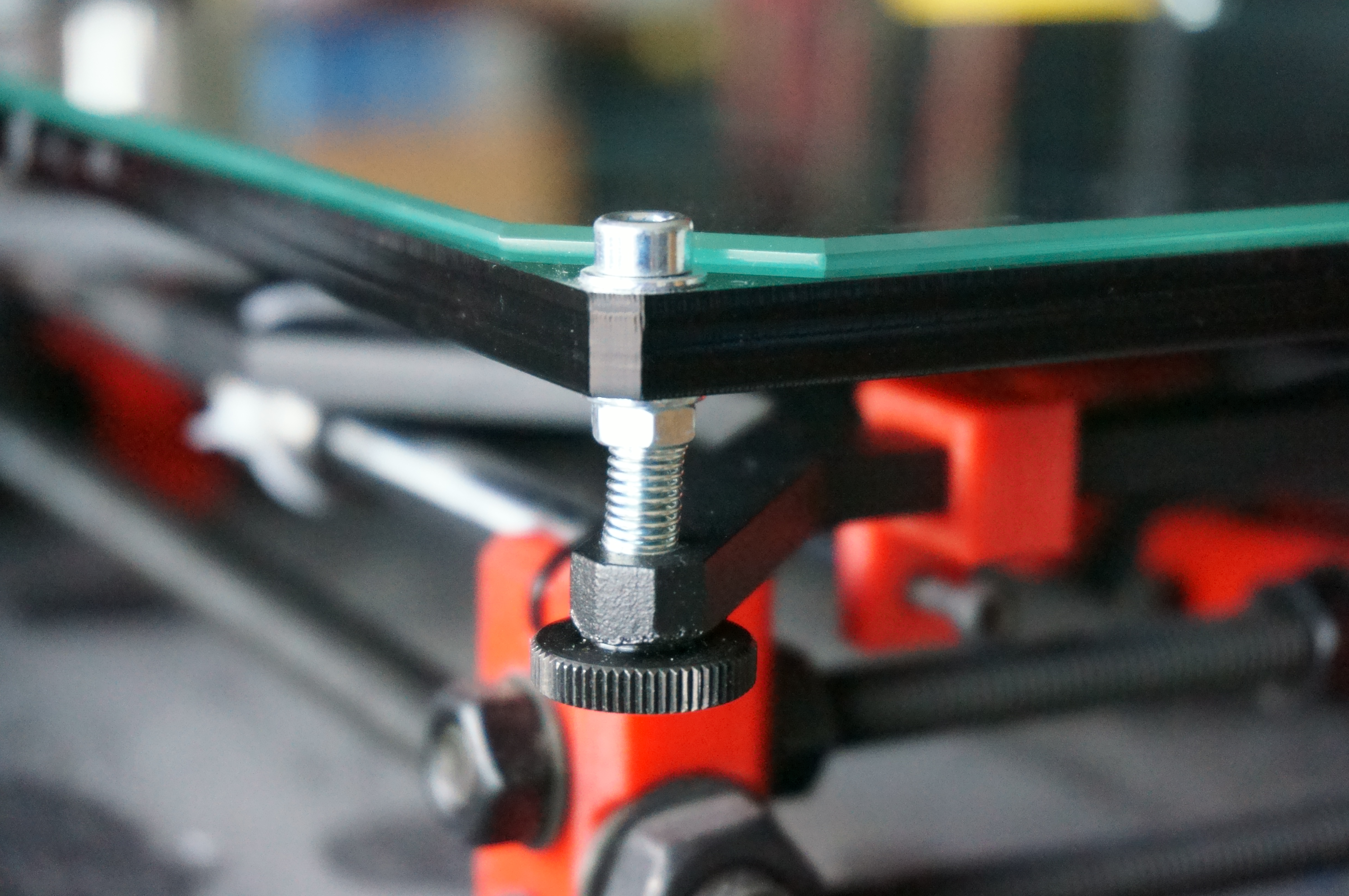

Je vais effectivement noyer les têtes dans le plexi, en attendant, dans le Start-GCode je monte le Z de 5mm :shy:

Le percement à un diamètre de 5mm dans le châssis fait que la vis n'accroche pas (enfin pour le moment, je vais être attentif). Image
MeKam
Contributeur actif
Messages : 215
Inscription : sam. nov. 12, 2016 3:57 pm
Imprimante 3D : Hephestos 1-2017&2 - Mendel historique
Contact :

Bonjour à tous :shy:

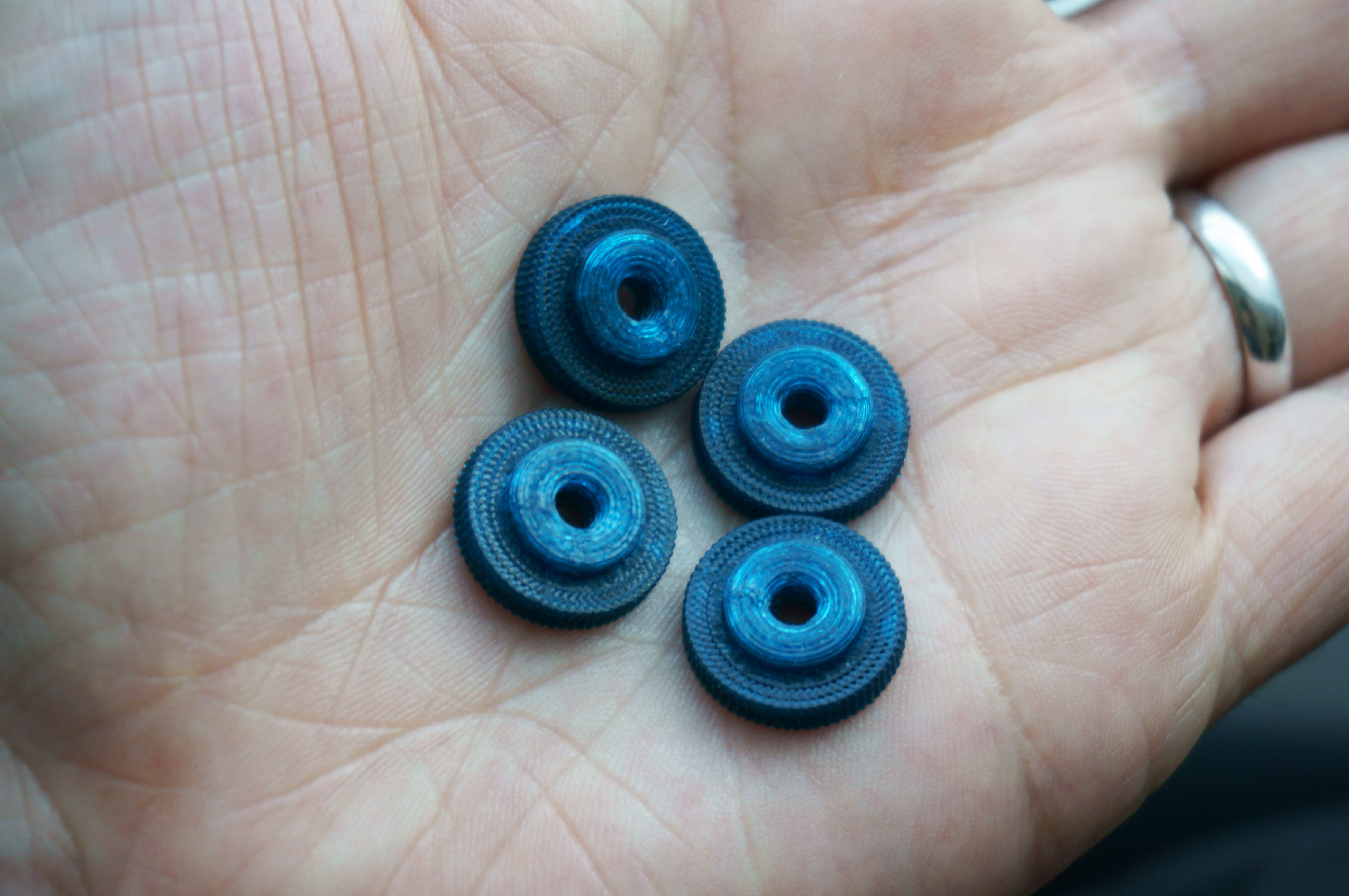

Pour ceux d'entre vous que cette modification intéresse, vous trouverez ci-dessous
le fichier STL de la molette !
Les réglages pour l'impression de la molette sont :

couche : 0.2mm
infil : 25%
speed : 40mm/s
Molette.STL
(594.81 Kio) Téléchargé 551 fois
Voilà Image
Avatar de l’utilisateur
Jacques
Site Admin
Messages : 5672
Inscription : jeu. oct. 23, 2014 3:02 pm
Imprimante 3D : Witbox, Witbox 2 et Hephestos
Localisation : Aix en Provence
Contact :

Très belles pièces et en plus difficile à trouver dans le commerce
Des idées d'améliorations https://www.thingiverse.com/Premium/designs
Une question, une précision, un manque de pièces détachées, posez vos questions ici même.
